ZHCUBT6 February 2024
2.1 主要特性和接口
J722SXH01EVM 是一個高性能的獨立開發平臺，使用戶能夠評估和開發使用德州儀器 (TI) J722S/AM67x/TDA4VEN/TDA4AEN 處理器的汽車和工業應用。EVM 特性匯總：
- 處理器（也稱為片上系統 (SoC)）
- 德州儀器 (TI) J722S 超集器件
- 優化的電源管理設計
- 多種低功耗模式（IO 保持、DDR 保持）
- 多個時鐘和電源域。
- 存儲器
- 8GB LPDD4 DRAM（支持高達 4000Mb/s 的數據速率）
- 32GB eMMC，兼容 5.1 版
- 512Mb 串行閃存、八通道 NOR
- 512Mb 串行閃存、八通道 NAND
- 支持 UHS-1 的 Micro SD 卡籠
- 開發
- 多個引導選項和配置
- 集成仿真/調試器 (XDS110)，提供可選的外部支持
- 集成功率測量
- 多個用于終端/日志記錄的串行端口
- 多個用戶定義的輸入/輸出
- 接口
- 音頻耳機加麥克風，3.5mm
- 最多 4 個攝像頭輸入、MIPI-CSI2、22 引腳柔性電纜
- HDMI 顯示（支持高達 1080p 和 UXGA）
- DisplayPort 顯示（支持高達 1080p 的分辨率）
- PCIe 第 3 代卡插槽，4 信道（僅支持 1L）
- 支持 DFP、UFP 和 DRP 的 USB 2.0 Type-C 接口
- 多達 4 個 USB3.0 Type-A/C 主機接口
- 有線以太網接口，RJ45（支持高達 1Gbps 的數據速率）
- 多達三個有線 CAN 總線接口（支持高達 8Mbps 的數據速率）
- 擴展/用戶附加元件
- 40 引腳接頭（支持 I2C、SPI、UART、I2S、PWM、GPIO）
- 攝像頭擴展（支持四個 CSI2-4L、I2C、GPIO）
EVM 圖像標識了這些主要特性和用戶界面（頂視圖和底視圖）的位置。

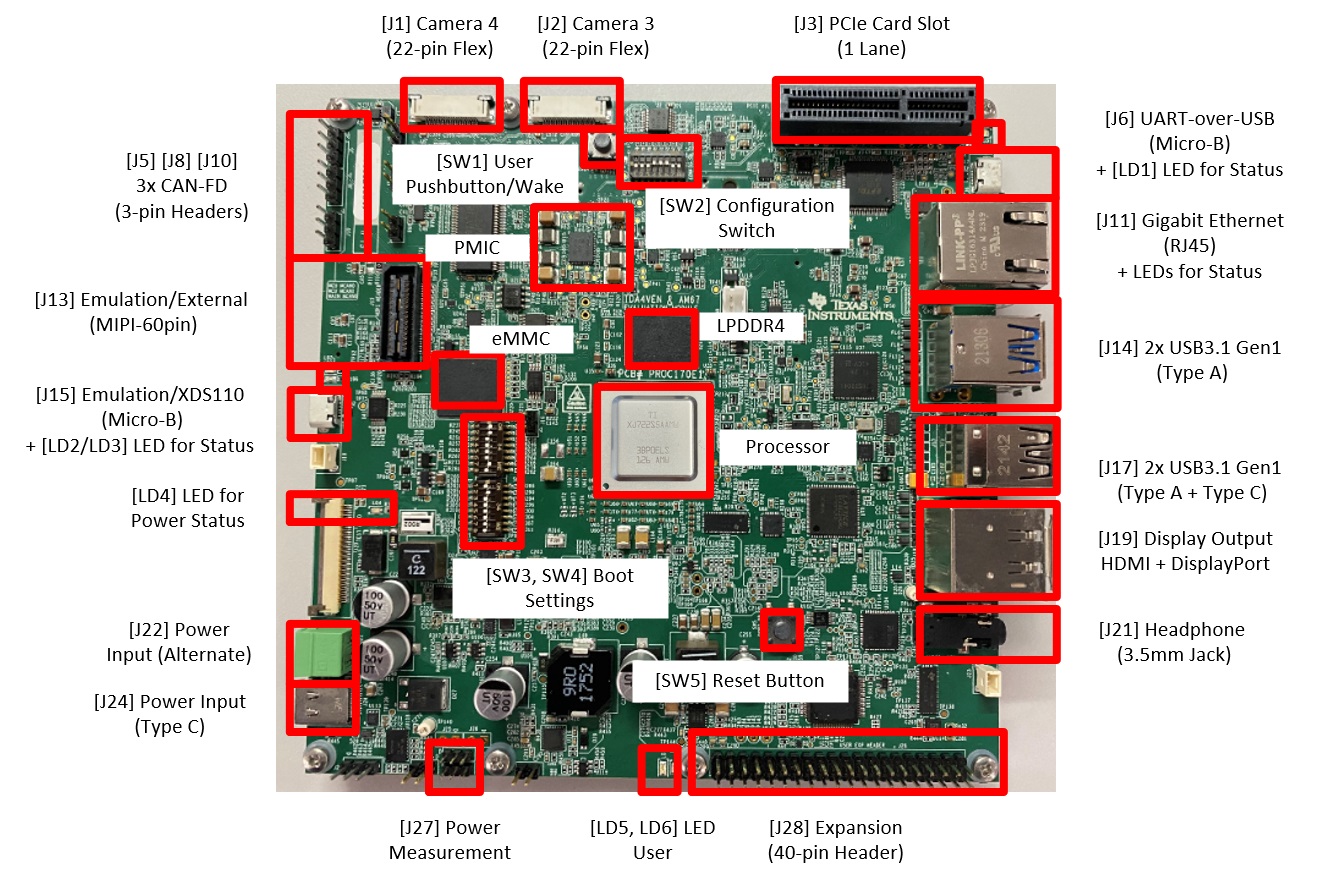

圖 2-1 主要特性和接口（頂部）

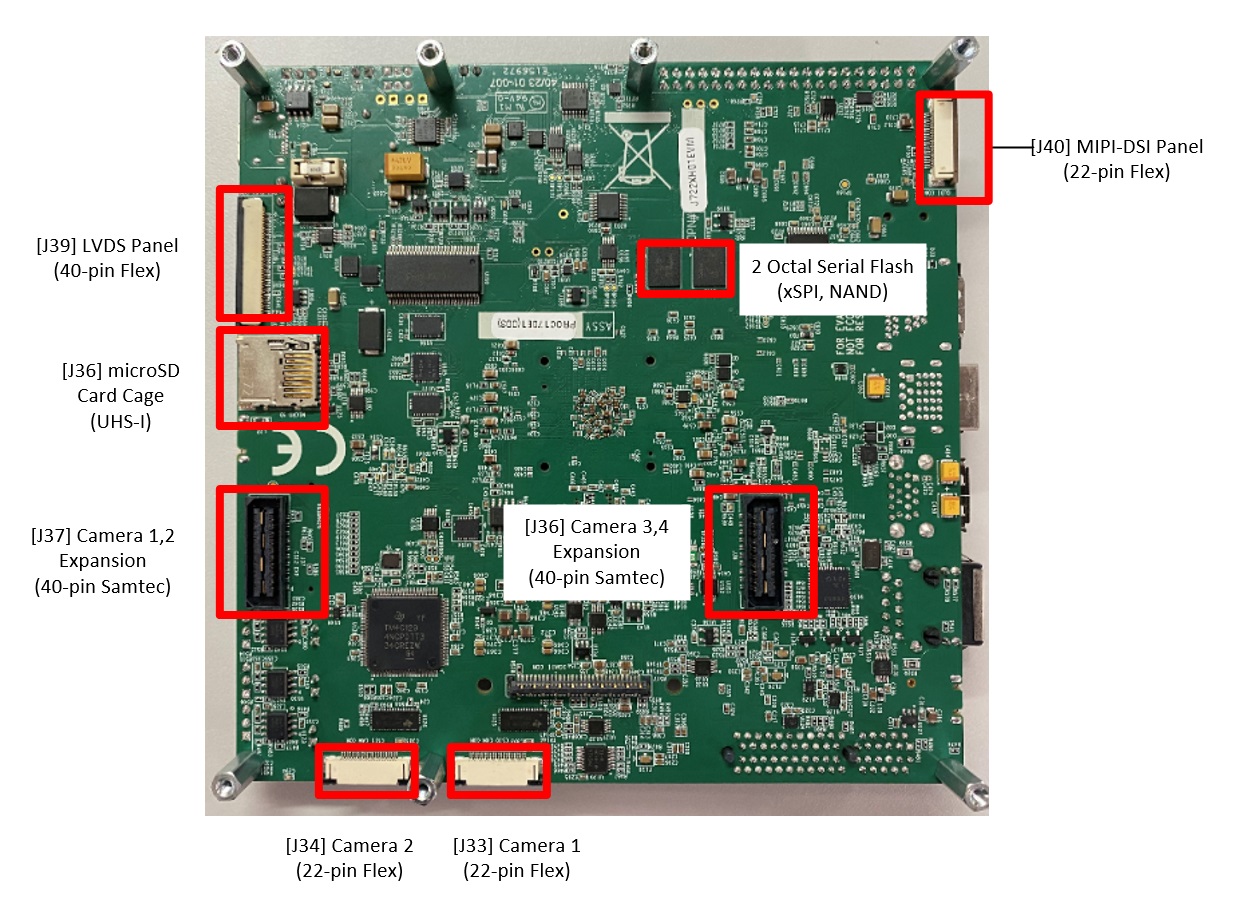

圖 2-2 主要特性和接口（底部）
