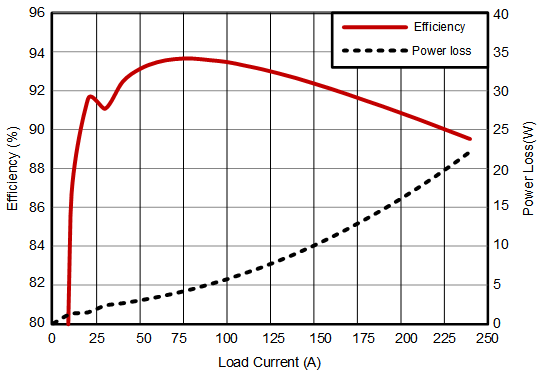

6.5 效率圖
RAILA 配置為用于六相，請參閱表 4-2 了解跳線設置（J10、J11、J12、J13）。
- 確保所有默認跳線（J1 至 J9）設置如表 4-3 所示。
- 連接三個萬用表以測量輸入電壓、輸入電流和輸出電壓。
- 測量功率級 VIN 引腳電容器 (C96) 附近的輸入電壓。
- 可使用 RSENSE (0.5mΩ) 像 TP14 和 TP15 之間的電壓一樣測量輸入電流。
- 測量靠近中心相位的其中一個頂部陶瓷電容器 (C221) 上的輸出電壓。
- 測量電子負載顯示屏的輸出電流。
根據 ((Vout*Iout)/(Vin*Iin)) 這 4 個參數計算效率。
| VIN = 12V | VOUT = 880 mV | ||
| LOUT = 150nH | 禁用 DPS | ||
| fSW = 500 kHz | RAILA，6+1 |
