該 EVM 電路板包括負載瞬態測試。如圖 4-4 所示，為 RAILA 連接了四個并聯負載。每個負載均可通過開關 S3 獨立打開和關閉。跳線 J14 提供來自板載 555 計時器的驅動信號（大概為 1.2kHz，占空比為 8%），或通過信號發生器在 TP13 上注入驅動信號。0.2Ω 電阻的尺寸為 2502，指定的最大功耗為 2W。確保外部信號占空比不超過 20% 占空比（熱額定值）。每個負載電阻 (R1) 為 11.7mΩ，開關導通電阻 (R_DS(on)) 為 2mΩ。每個負載組的總電阻為 13.7mΩ。四個負載組的總電阻值大概為 3.8mΩ（包括電路板寄生電阻）。如果 RAILA 輸出電壓為 0.88V，則負載階躍為 230A (0.88/3.8m)。

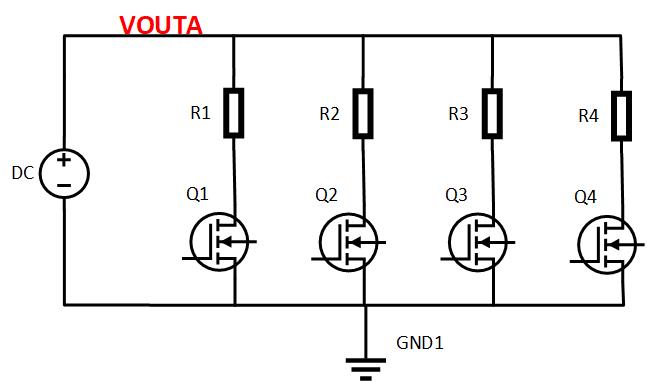

圖 4-4 板載負載瞬態
