ZHCUAK4 March 2021
圖 8-1 至圖 8-16 所示為 TPS53676EVM-084 裝配圖和 TPS53676EVM-084 PCB 布局圖。

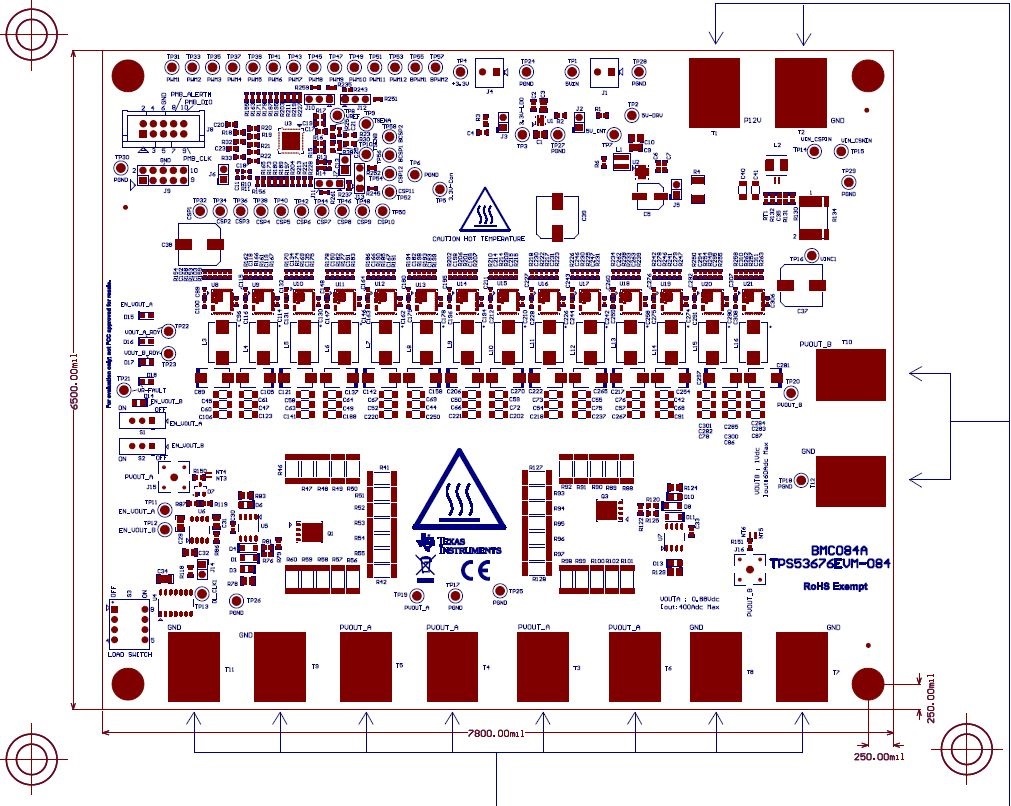

圖 8-1 TPS53676EVM-084 裝配圖頂視圖

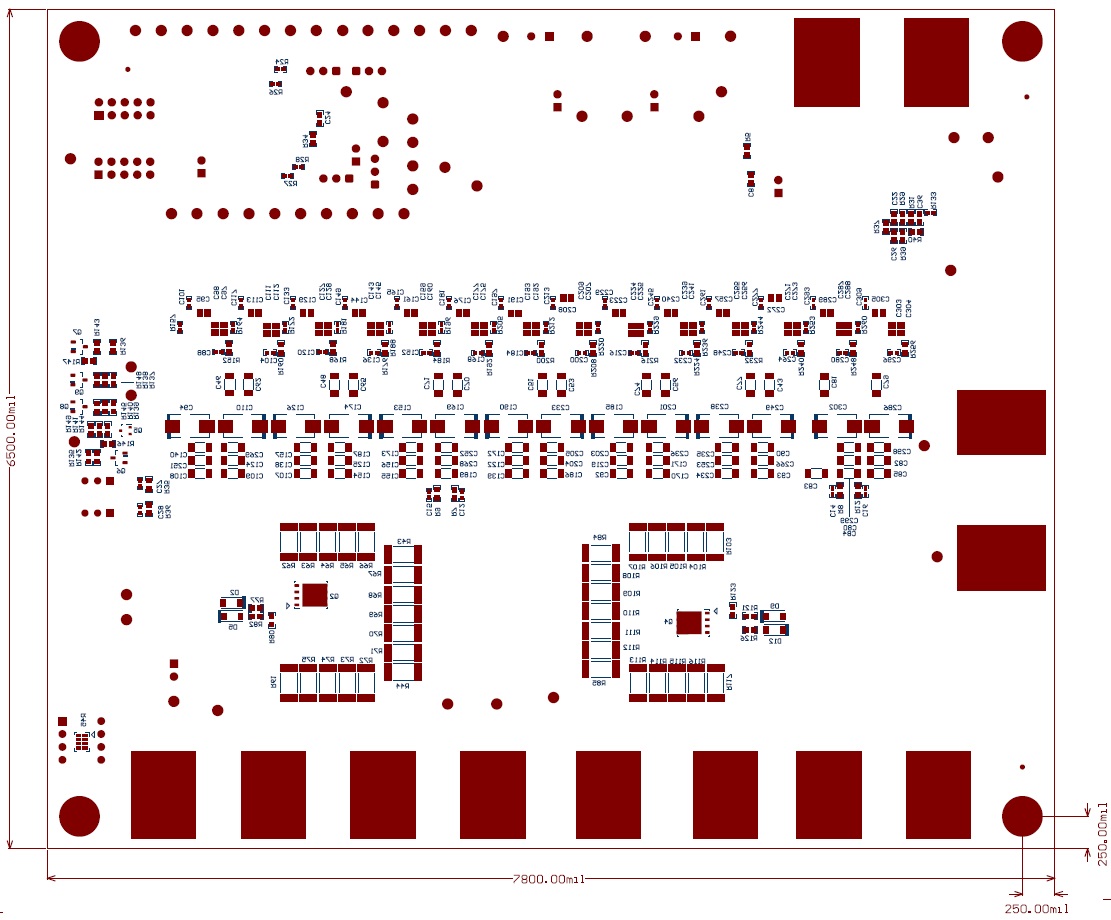

圖 8-2 TPS53676EVM-084 裝配圖底視圖
圖 8-3 TPS53676EVM-084 PCB 頂部焊接

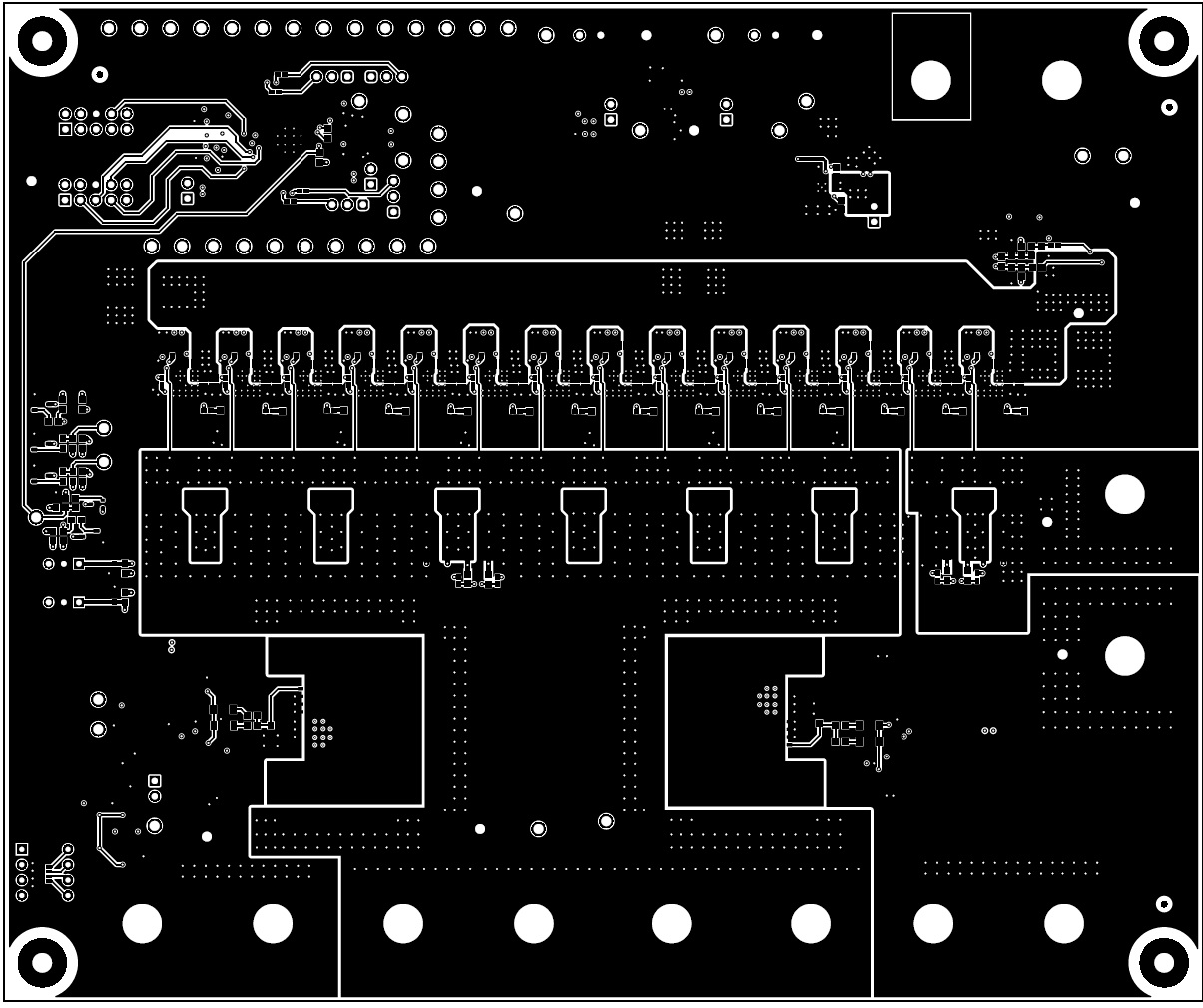

圖 8-4 TPS53676EVM-084 PCB 頂層

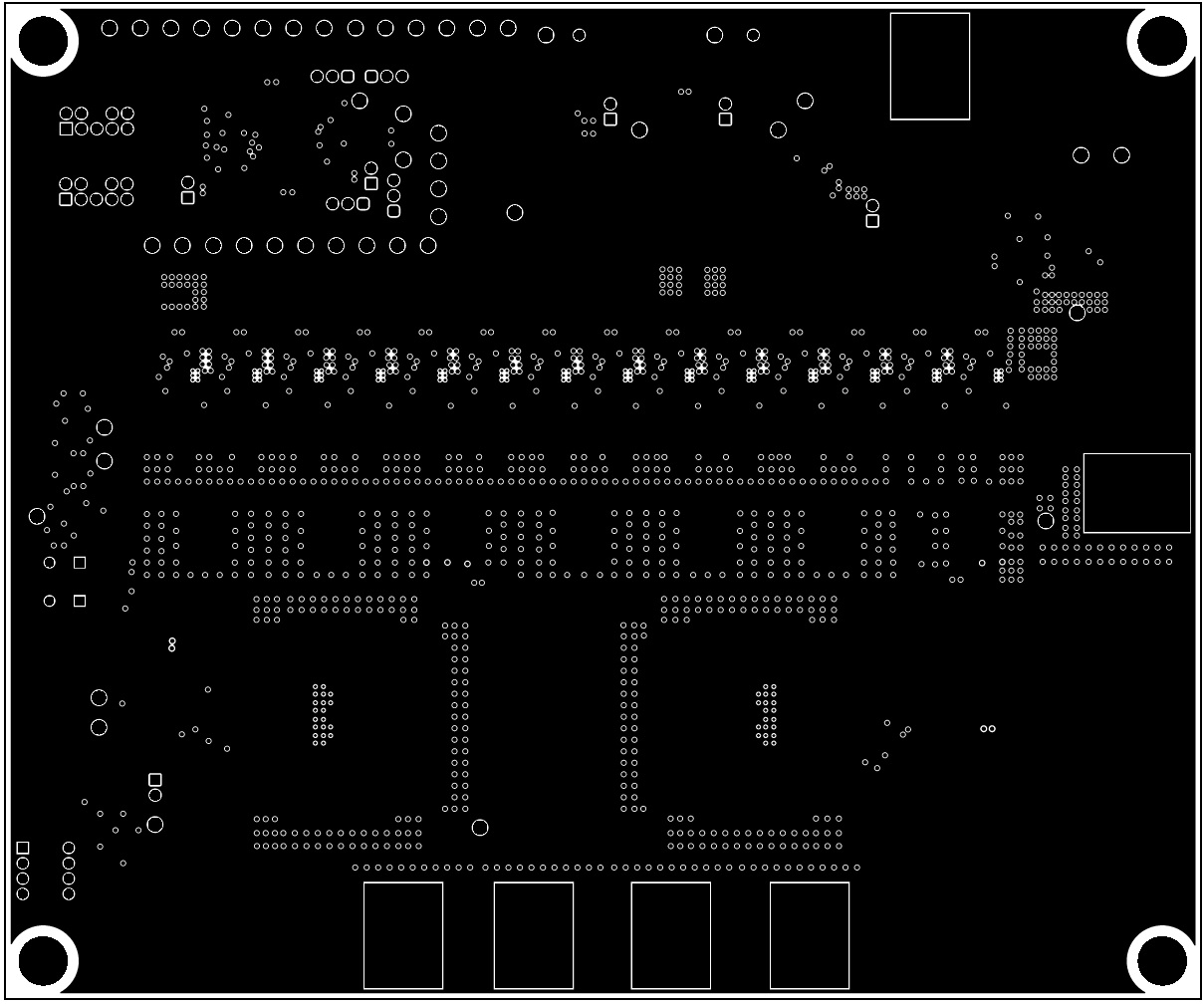

圖 8-5 TPS53676EVM-084 PCB 第 2 層 - GND
圖 8-6 TPS53676EVM-084 PCB 第 3 層 - 信號(hào)

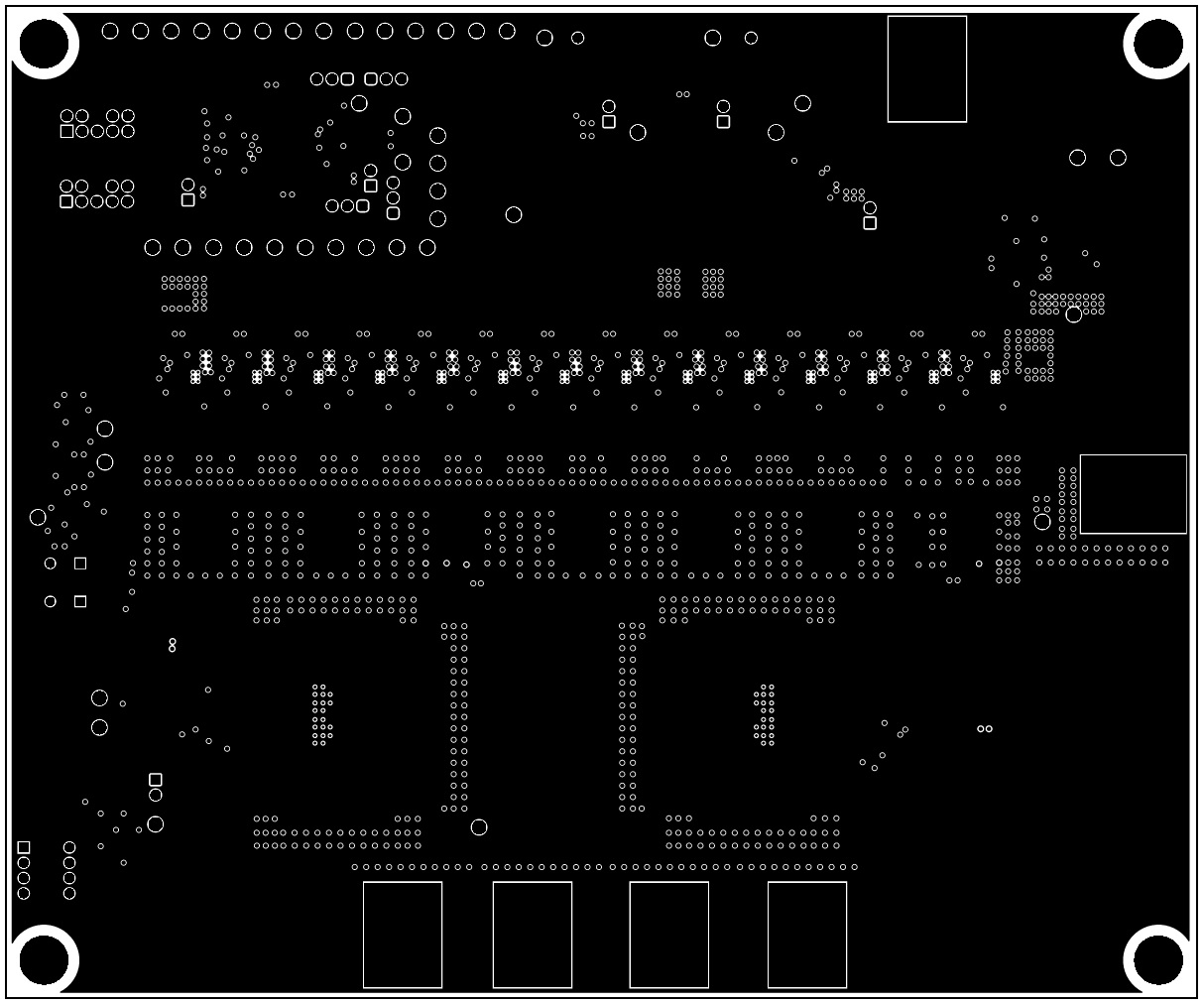

圖 8-7 TPS53676EVM-084 PCB 第 4 層 - GND

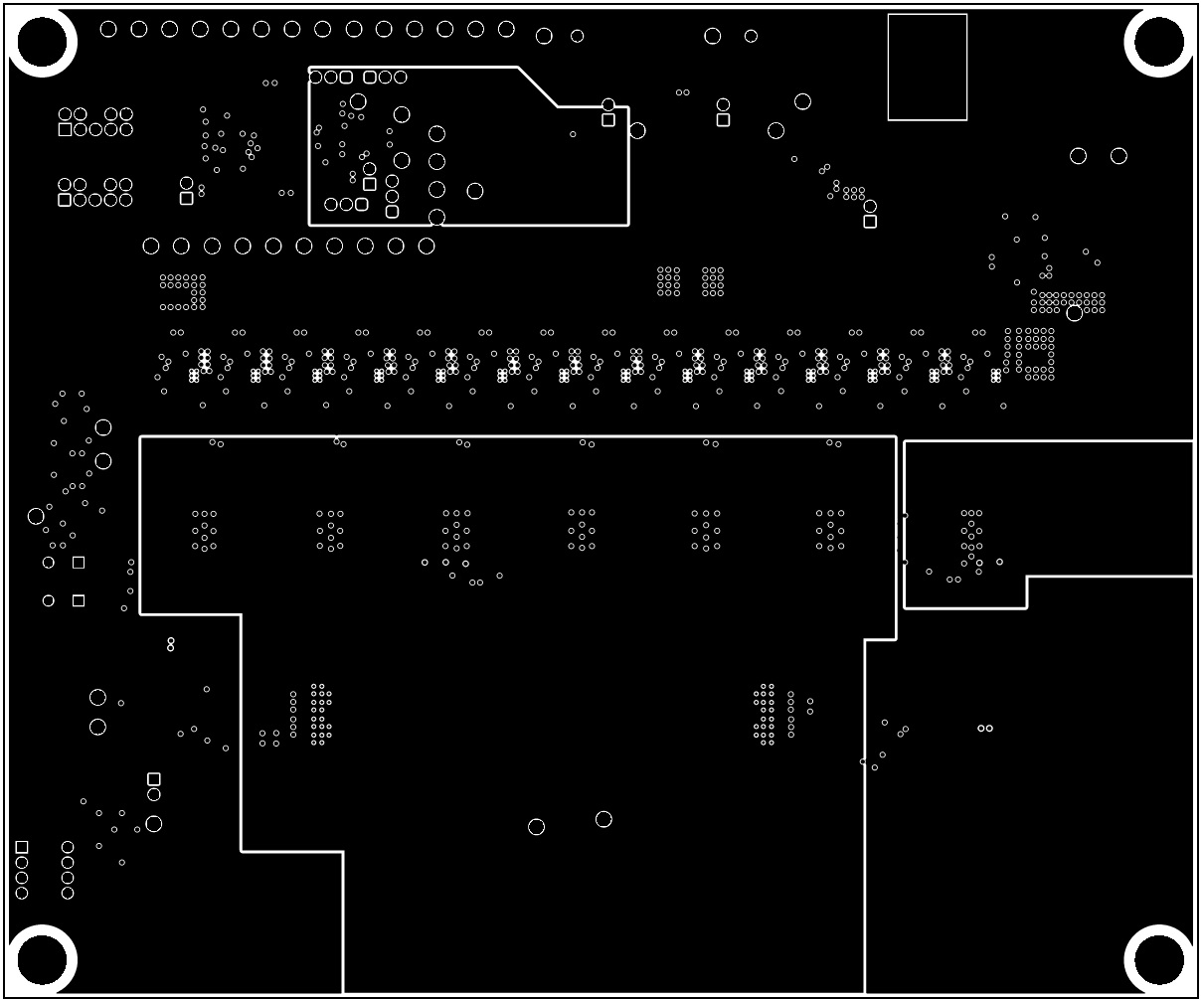

圖 8-8 TPS53676EVM-084 PCB 第 5 層 - 電源

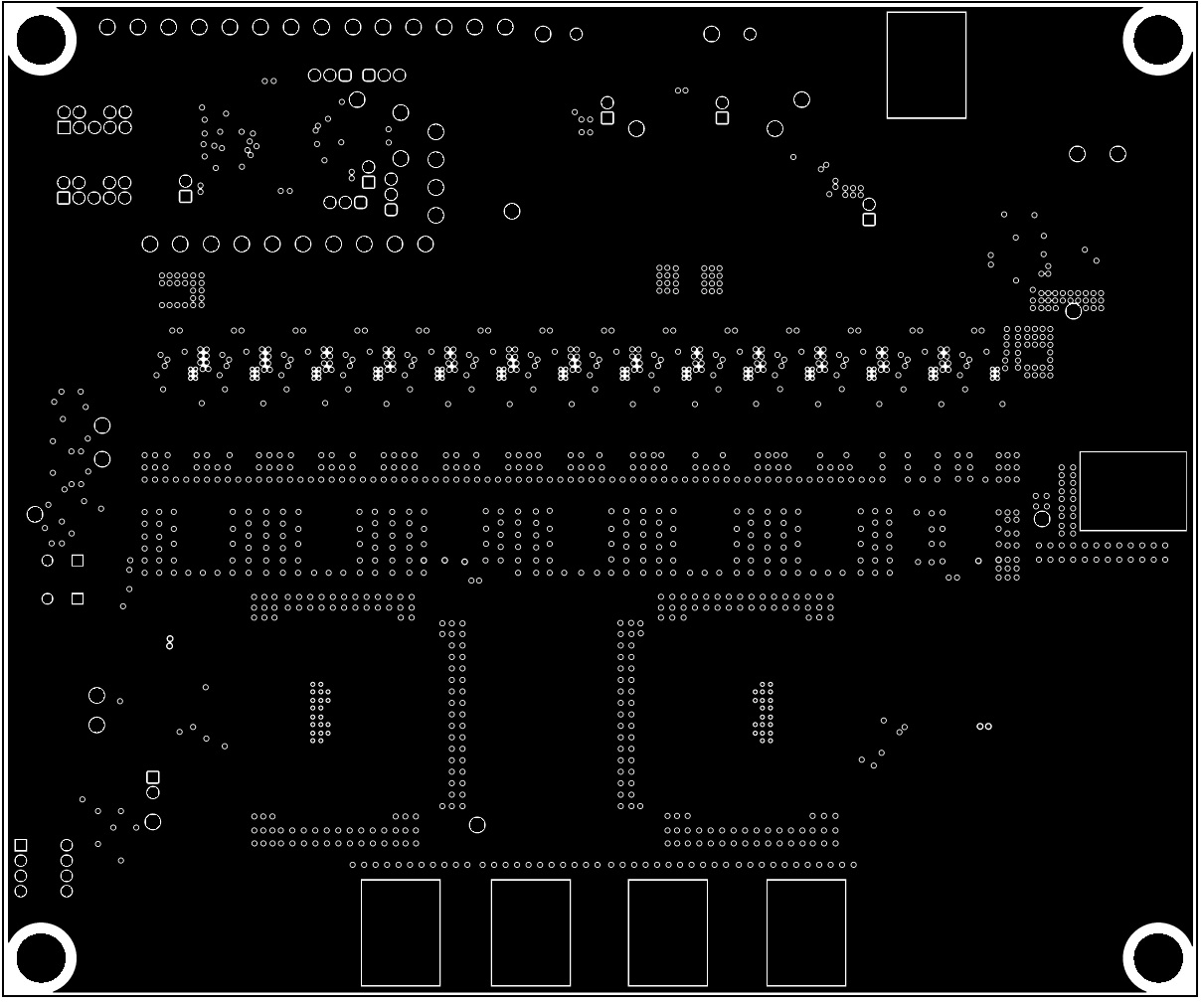

圖 8-9 TPS53676EVM-084 PCB 第 6 層 - GND
圖 8-10 TPS53676EVM-084 PCB 第 7 層 - 電源
圖 8-11 TPS53676EVM-084 PCB 第 8 層 - 電源

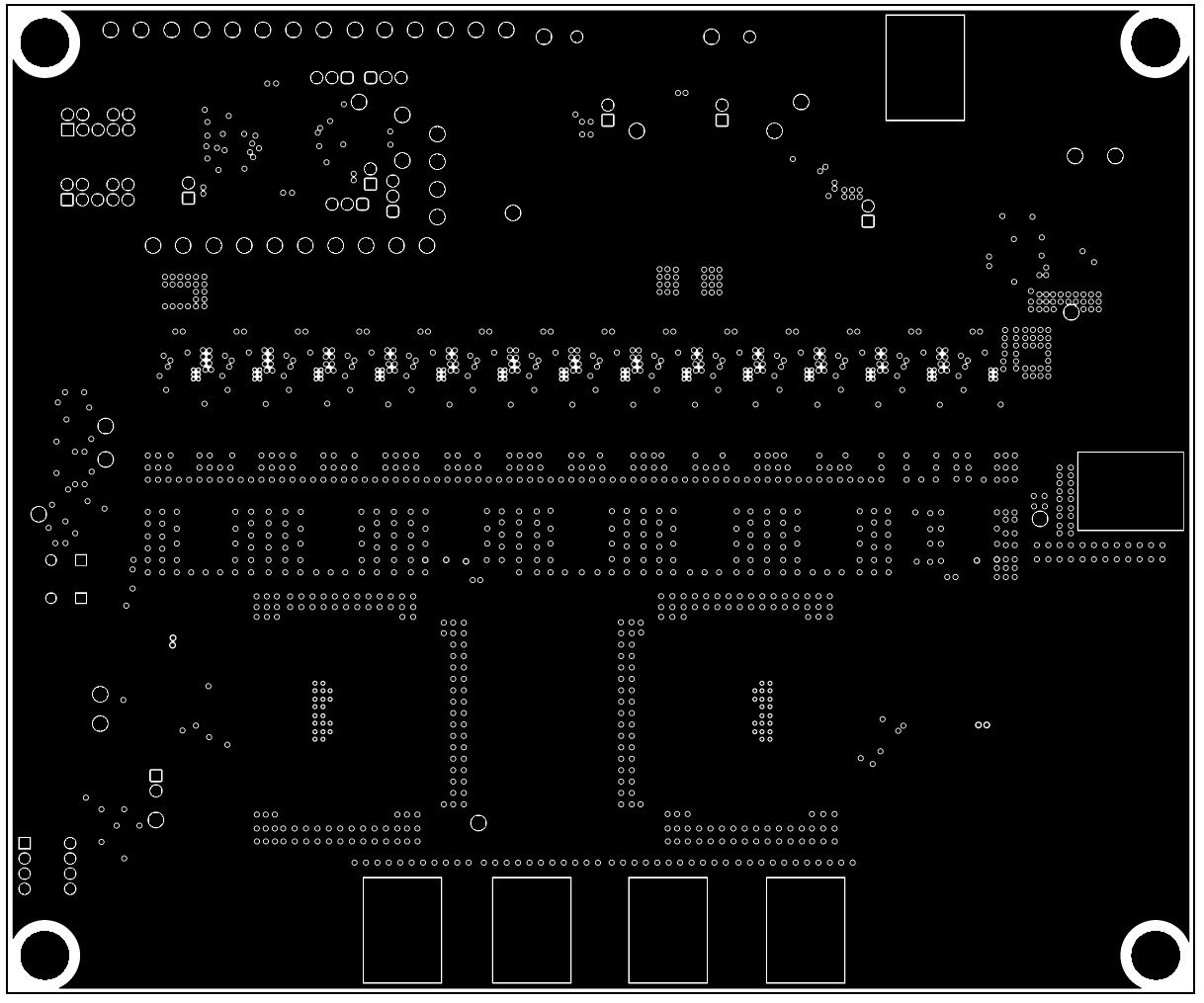

圖 8-12 TPS53676EVM-084 PCB 第 9 層 - GND
圖 8-13 TPS53676EVM-084 PCB 第 10 層 - 信號(hào)
圖 8-14 TPS53676EVM-084 PCB 第 11 層 - GND
圖 8-15 TPS53676EVM-084 PCB 底層
圖 8-16 TPS53676EVM-084 PCB 底部焊接
