該 EVM 配備了一個用于測試處理器類型負載中出現的快速瞬態的板載負載瞬態發生器。為了生成負載瞬態，可將該發生器用作內部 555 計時器或外部重復脈沖函數發生器。此脈沖高度必須為 5V。請參閱Topic Link Label4.3以了解詳細信息。

1. 連接跳線 J14 使用內部信號或在 TP13 上應用外部函數發生器。
2. 設置所需的穩態負載電流 (50A)。
3. 連接探頭 VOUTA（J15，BNC 電纜）、PWM1 (TP31)、PWM2 (TP32)。
4. 添加 VOUTA 信號的失調電壓為 0.88V 和 20mV/div。
5. 測量一個電阻組的輸出電流。因此，將差分探頭并聯到 R60 和 700mV/div。
6. 開啟電源（電壓設置為 12V，電流限制設置為 20A）。
7. 將啟用開關“S1”滑至 ON 位置，并測量輸出電壓為 0.88V。
8. 在負載開關 (S3) 處接通 2 個開關以在 0.88V 時獲得 115A 負載階躍。

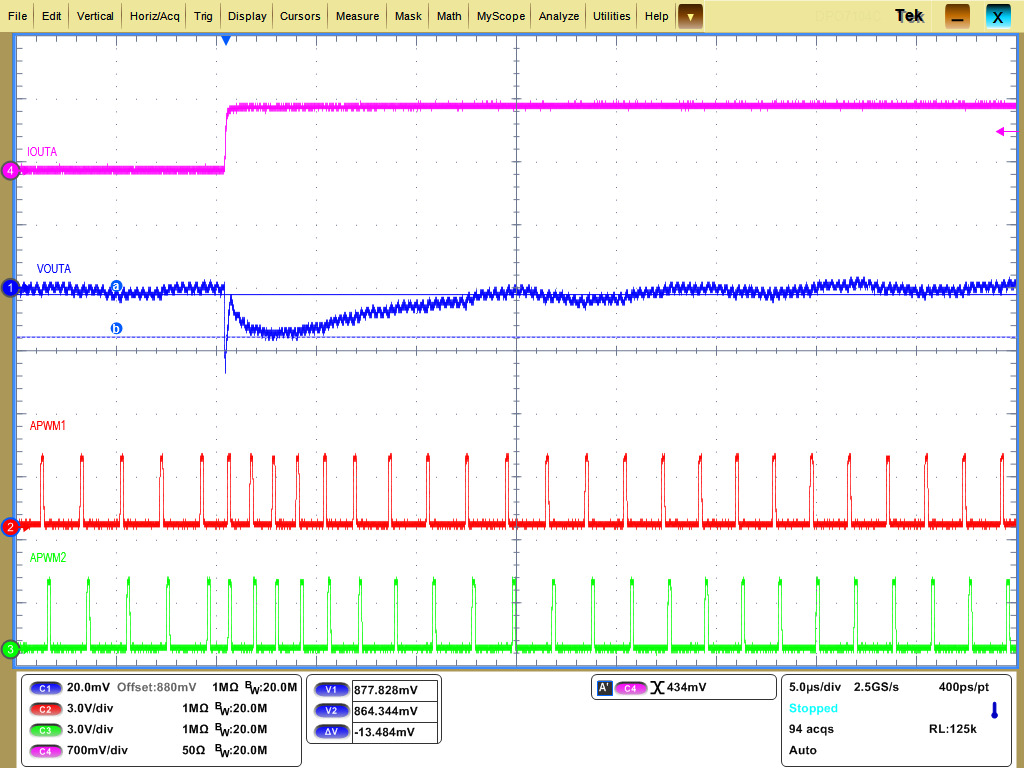

負載階躍 = 50A 至 165A

圖 6-11 VOUTA 負載瞬態

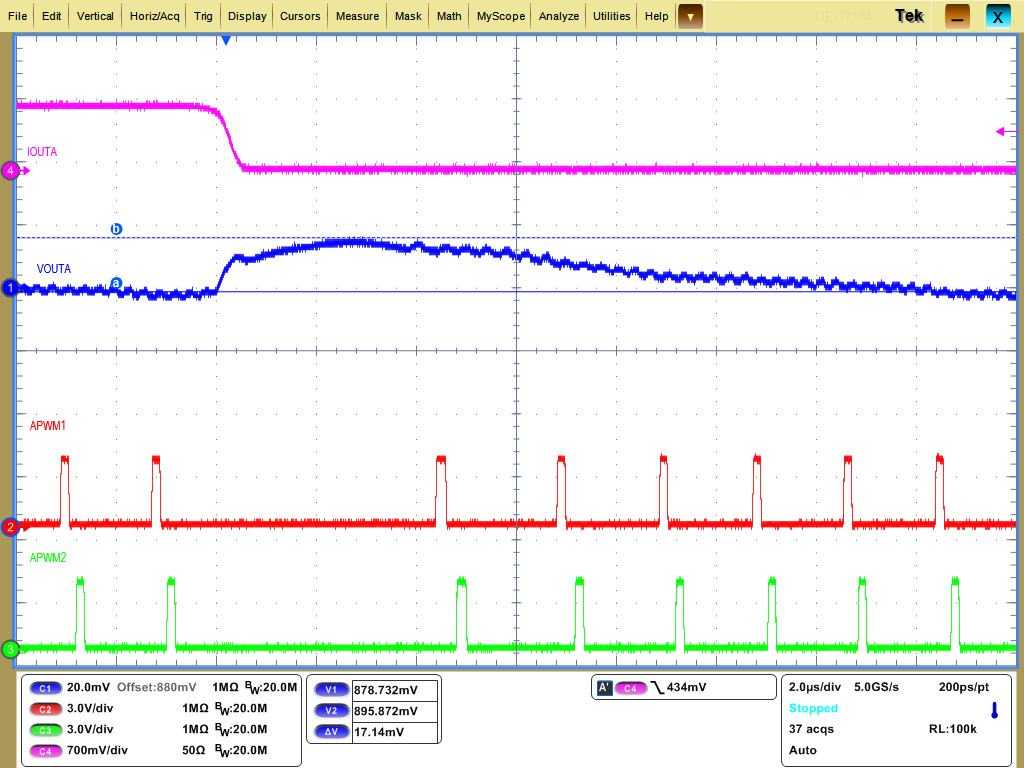

負載釋放 = 165A 至 50A

圖 6-12 VOUTA 負載瞬態
