4 系統說明

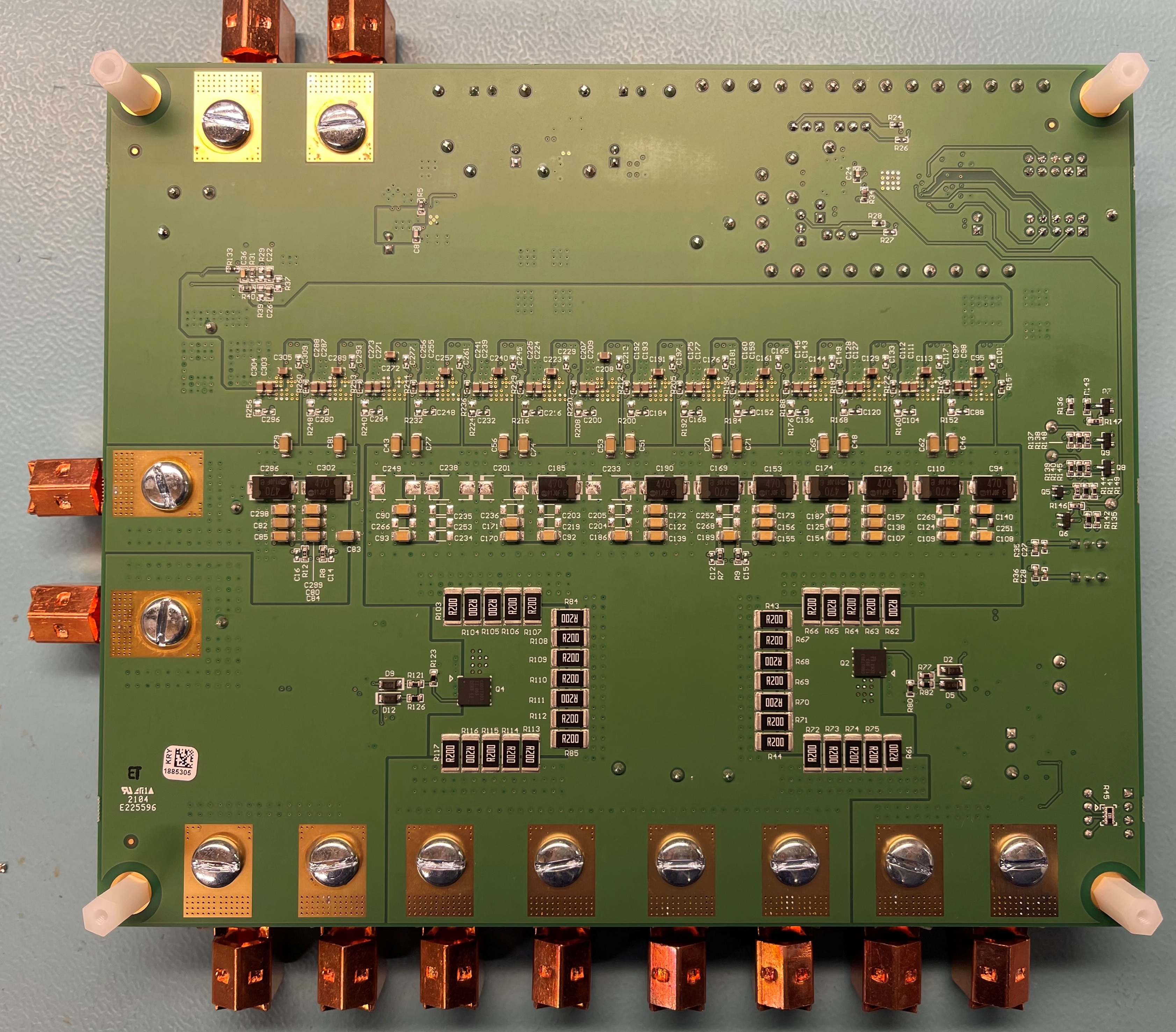

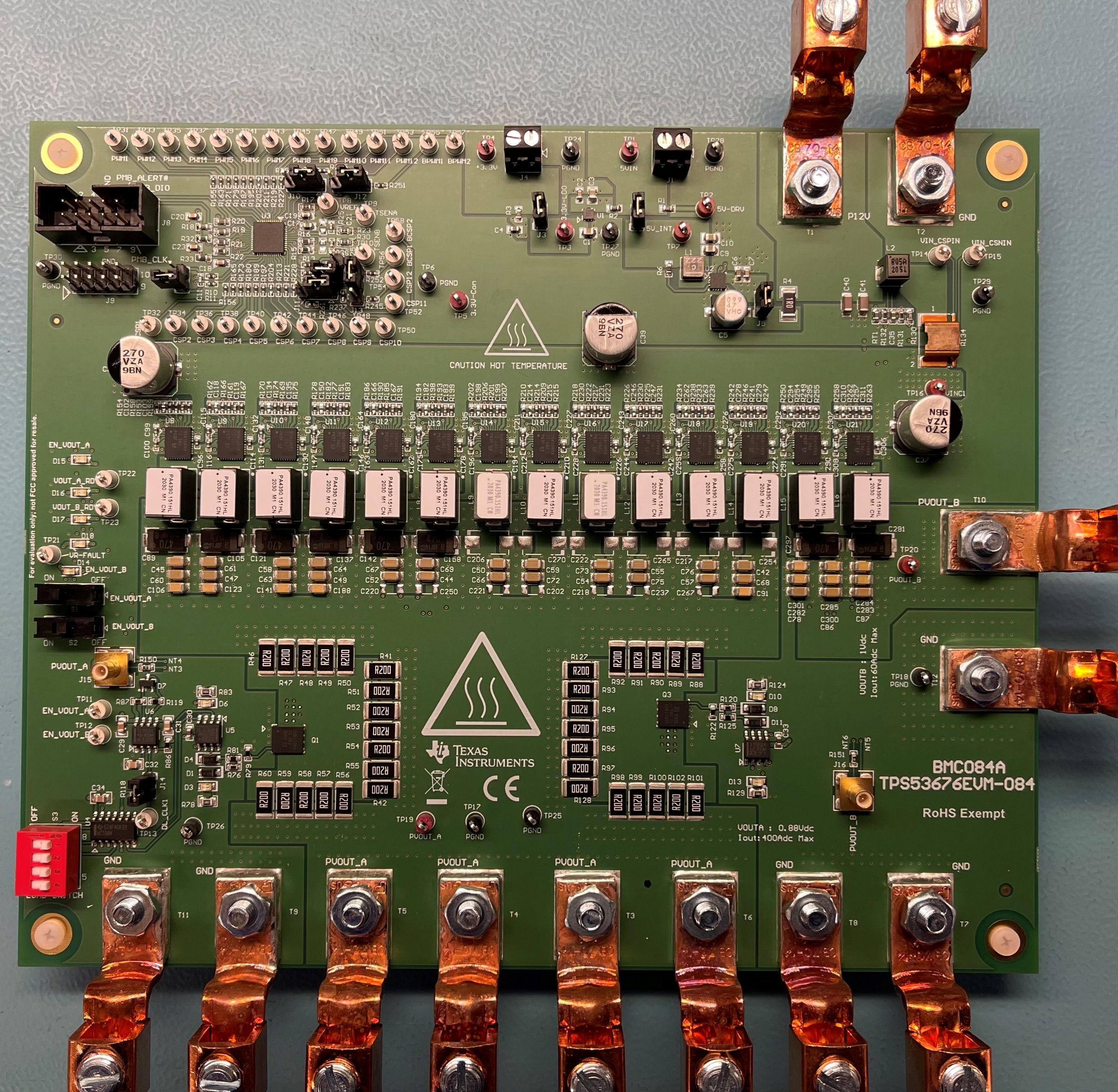

TPS53676EVM-084 是一款采用 TPS53676 控制器且適用于 CPU/ASIC 內核電源軌應用的七相綜合評估模塊 (EVM)。圖 4-1 所示為該 EVM 的頂面，圖 4-2 所示為該 EVM 的底面。該 EVM 具有若干可放置儀表和探頭的掛鉤，在各個節點上提供了適當?shù)臏y試點。

銅接線片 T1 和 T2 是直流/直流降壓轉換器的轉換輸入端子。輸入端子是輸入直流電壓的連接點。

在 J5 閉合的情況下，板載降壓轉換器 (TPS62133) 會生成 5V 功率級 VDD 電壓。在 J5 開路的情況下，TPS62133 被禁用，并且必須將外部 5V 電源施加到 J1。一個 5V 至 3.3V 的 LDO (TLV75733) 可生成 3.3V 控制器偏置電壓，并為該 EVM 上的輔助電路和 LED 供電。

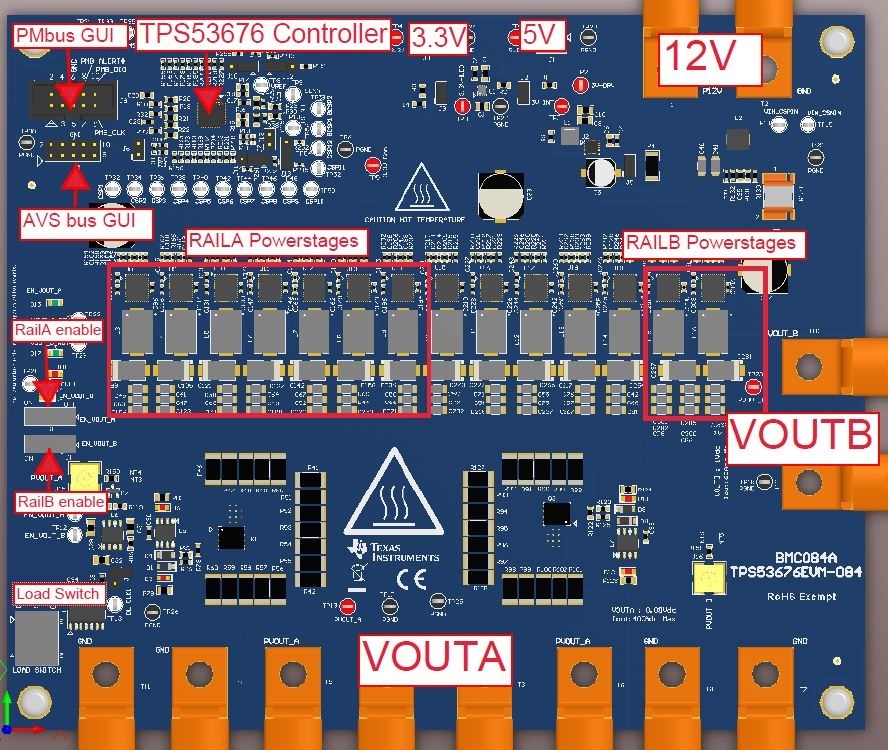

輸出端子 T3、T4、T5、T6、T7、T8、T9、T10 和 T11 是銅接線片，為大電流負載提供連接點。圖 4-3 所示為該 EVM 上所有元件的詳細位置。下一節將詳細介紹相關設置。
