6.3 穩態測試
請按照以下過程進行穩態測試：
RAILA：
將負載電流設置為 50A。
確保所有默認跳線（J1 至 J9）設置如表 4-3 所示。
連接探頭 VOUTA（J15，BNC 電纜）、PWM1 (TP31)、PWM2 (TP32) 和 PWM3 (TP33)。
添加 VOUTA 信號的失調電壓為 0.88V 和 4mV/div。
將示波器上的時間/div 設置為：0.5μs/div。
開啟電源（電壓設置為 12V，電流限制設置為 10A）。
將啟用開關“S1”滑至 ON 位置，并測量輸出電壓為 0.88V。
測量輸出電壓紋波和相位交錯。
通過將示波器設置為“快速采集模式”可測量抖動。

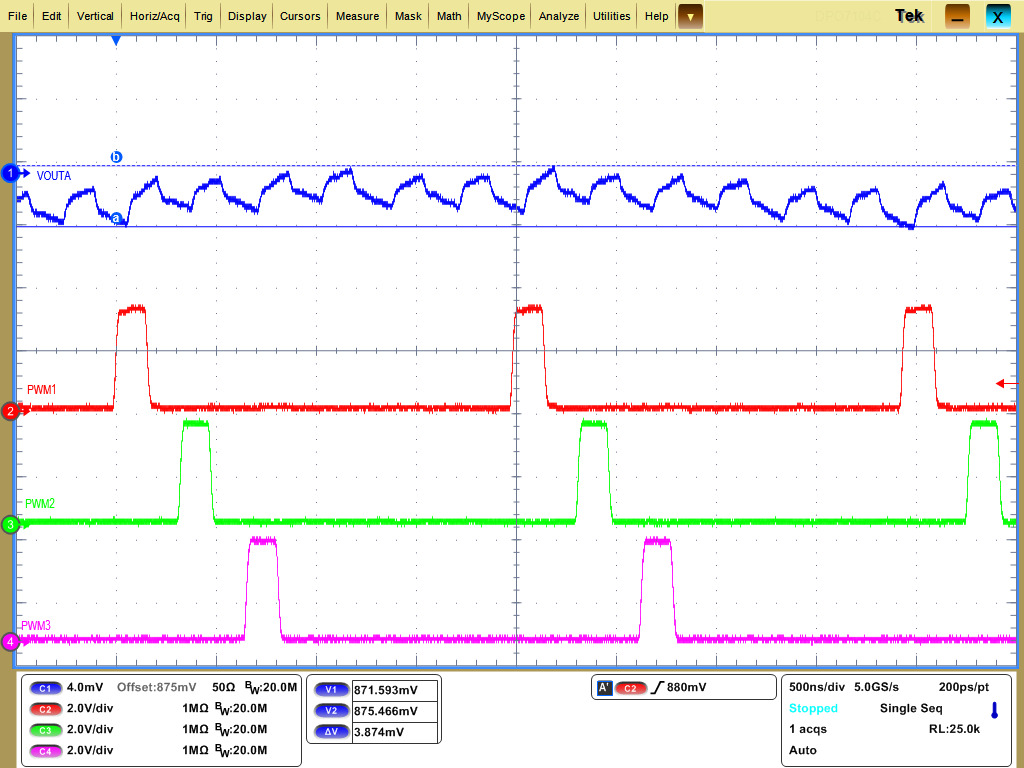

圖 6-7 VOUTA 穩態輸出電壓紋波

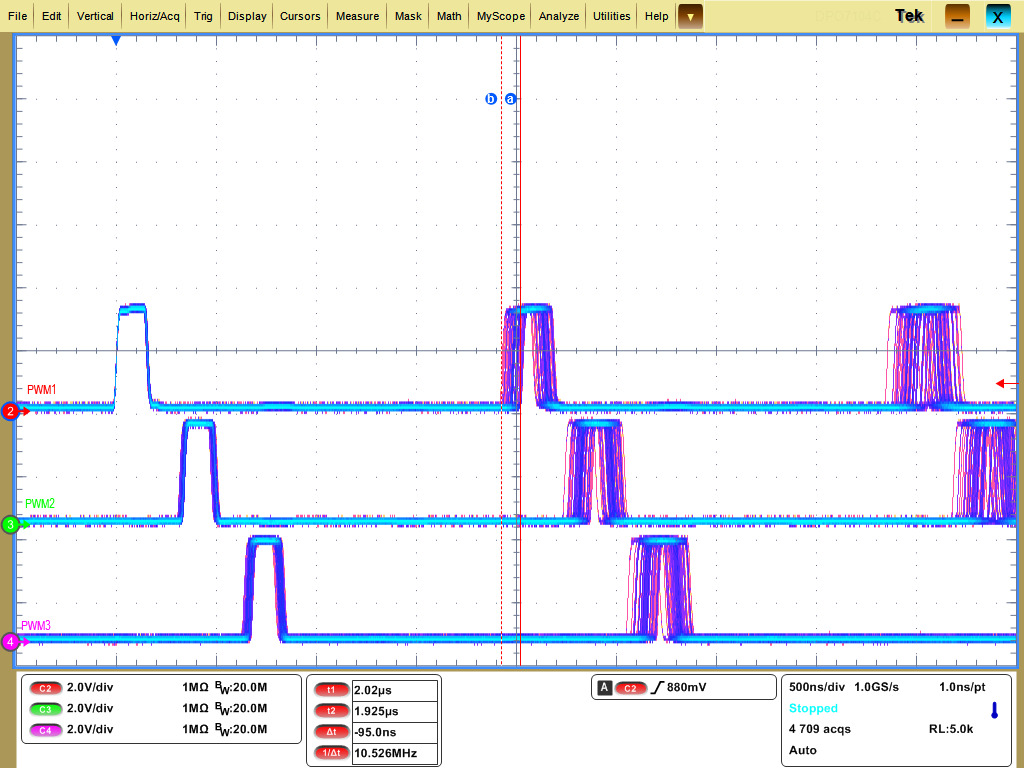

圖 6-8 VOUTA PWM 抖動RAILB：
將負載電流設置為 10A。
確保所有默認跳線（J1 至 J9）設置如表 4-3 所示。
如圖所示連接探頭 VOUTB（J16，BNC 電纜）、BPWM1 (TP31)、BPWM2 (TP55) 和 PWM3 (TP57)。
添加 VOUTB 信號的失調電壓為 0.8V 和 4mV/div。
將示波器上的時間/div 設置為：1μs/div。
開啟電源（電壓設置為 12V，電流限制設置為 10A）。
將啟用開關“S2”滑至 ON 位置，并測量輸出電壓為 0.8V。
測量輸出電壓紋波和相位交錯。
通過將示波器設置為“快速采集模式”可測量抖動。

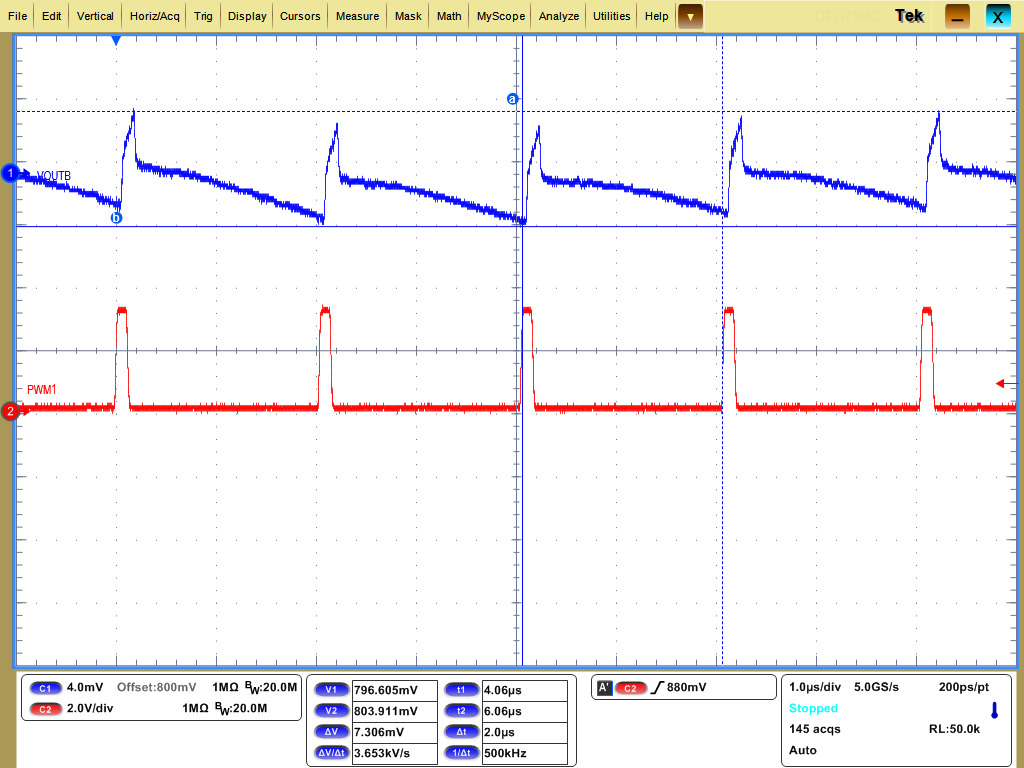

圖 6-9 VOUTB 穩態輸出電壓紋波

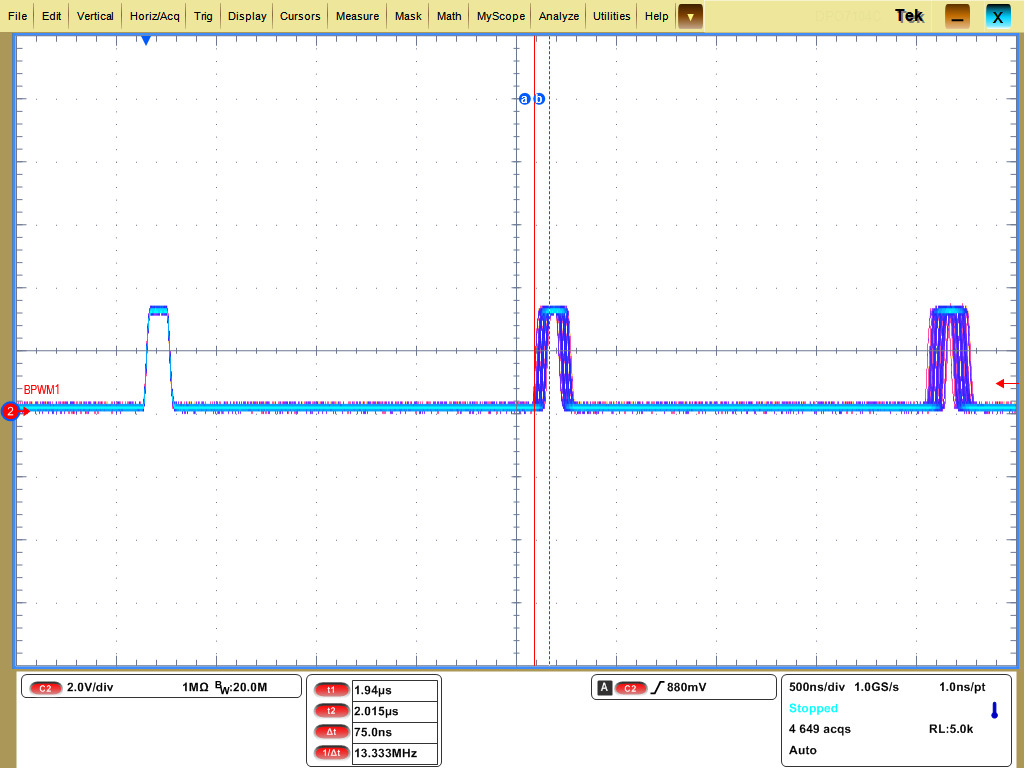

圖 6-10 VOUTB PWM 抖動
