9.2.2.1 輸入瞬態保護：ISO 7637-2 脈沖 1
ISO 7637-2 脈沖 1 規定了與電感負載并聯的電子模塊在電池?cái)嚅_連接時的負瞬態抗擾度。ISO 7637-2 中指定的典型脈沖 1 從電池?cái)嚅_連接開始，此時電源電壓會驟降至 0V，然后在電源輸入端以 1μs 的壓擺率使用源阻抗 10Ω 施加 –150V 電壓并持續 2ms。LM749x0-Q1 可阻斷反向電流并防止輸出電壓擺動為負值，從而保護電路的其余部分免受負瞬態電壓的損壞。LM749x0-Q1 的快速反向比較器可在 0.5μs 內快速關斷 MOSFET Q1。輸入端需要使用單個雙向 TVS 將負瞬態脈沖鉗制在陰極到陽極的最大工作電壓 85V 范圍內，并且不會超出 MOSFET Q1 漏源擊穿電壓額定值。

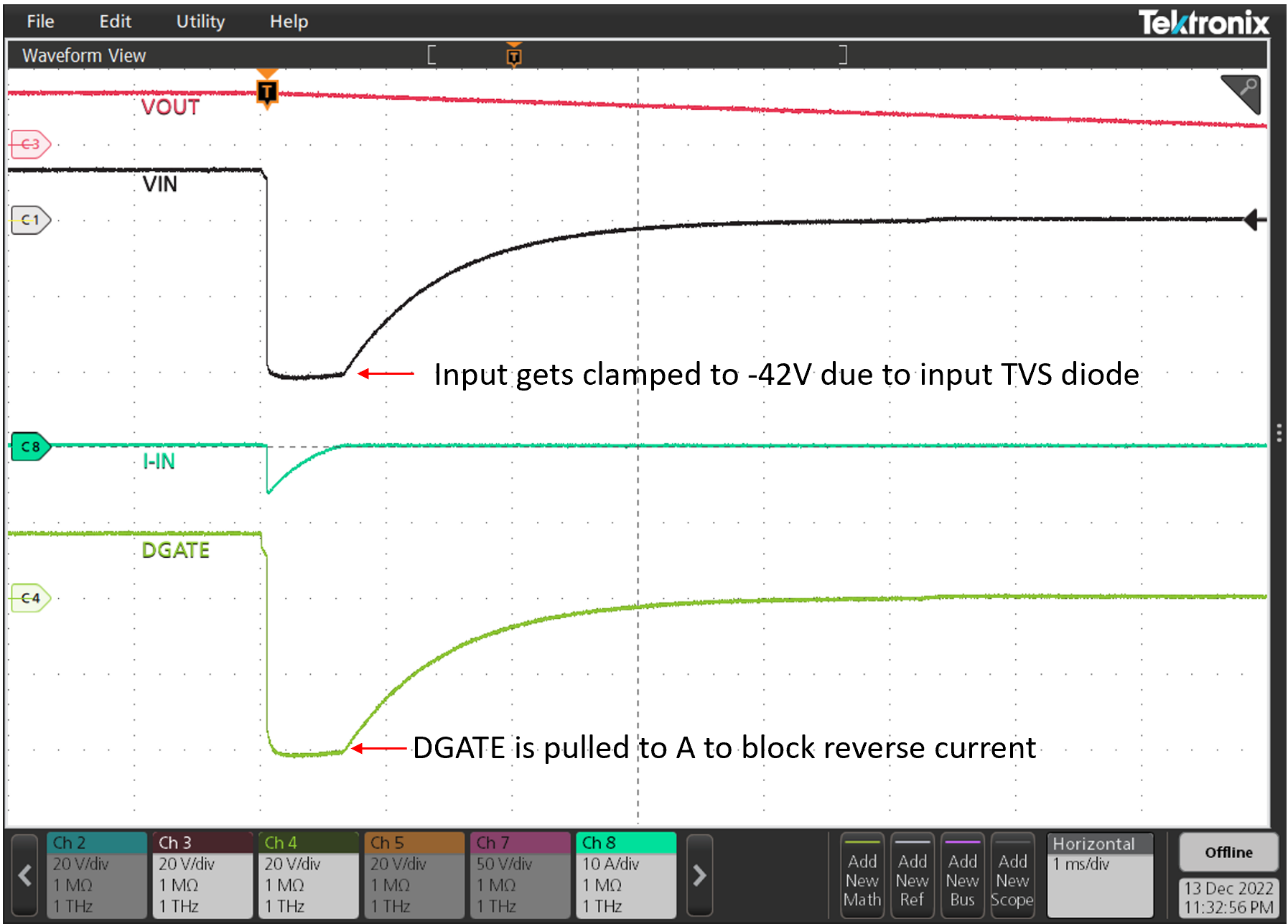

LM749x0-Q1 的 ISO 7637-2 脈沖 1 性能如圖 9-2 所示。
圖 9-2 ISO 7637-2 脈沖 1
