2 自舉電路的基本操作

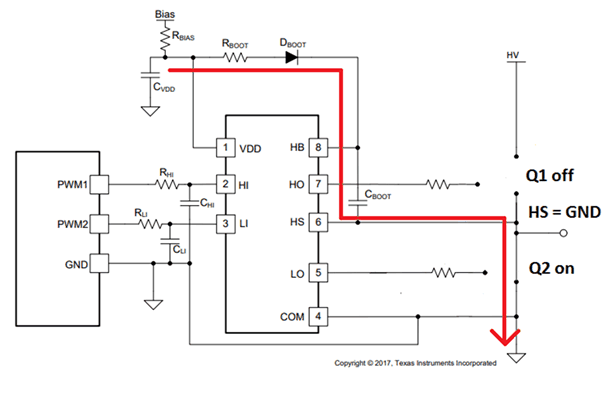

自舉電路采用半橋配置來為高側 FET 提供偏置。圖 2-1 展示了采用簡化半橋配置的自舉電路的充電路徑，該配置使用了 TI 具有互鎖功能的 620V 半橋驅動器 UCC27710。當?shù)蛡?cè) FET 導通（高側 FET 關斷）時，HS 引腳和開關節點被拉至地；VDD 輔助電源通過旁路電容器經由自舉二極管和電阻器為自舉電容器充電。

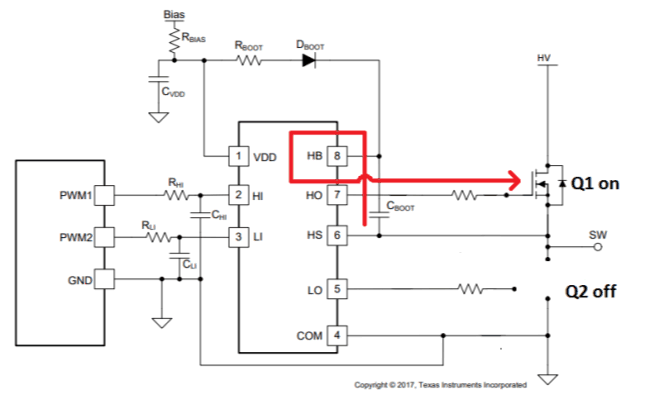

圖 2-1 自舉充電路徑當?shù)蛡?cè) FET 關斷且高側導通時，柵極驅動器的 HS 引腳和開關節點被拉至高壓總線 HV；自舉電容器通過柵極驅動器的 HO 和 HS 引腳將一些存儲的電壓（在充電序列期間累積的電壓）放電至高側 FET，如圖 2-2 所示。
圖 2-2 自舉電容器放電路徑
