在接收器中，傳輸?shù)牟ㄐ斡梢?2949.12MHz 的采樣率運行的 ADC 進行數字化。通過將集成的 PLL 和 VCO 輸出除以 3 來生成 ADC 的時鐘。來自 ADC 的數字化數據進入數字降壓轉換器塊 (DDC)。在 DDC 內，通過與來自 NCO 的載波頻率混合，數據解調為 IF 頻率。對于此設計，接收器使用的載波頻率為 1.82GHz，因此 IF 頻率為 20MHz。在 DDC 內，也會過濾解調的數據，并將采樣率降低 6 倍，以將數據速率降低至 491.52MHz。

在 DDC 之后，大幅減少的數據以 9.8304Gbps 的 SERDES 速率通過 JESD204B 接口傳輸至 TSW14J56EVM。TSW14J56EVM 捕獲來自收發器的數據并存儲至外部 DDR 存儲器。圖 2-3 所示為 AFE76xx 器件中的接收器數據路徑。

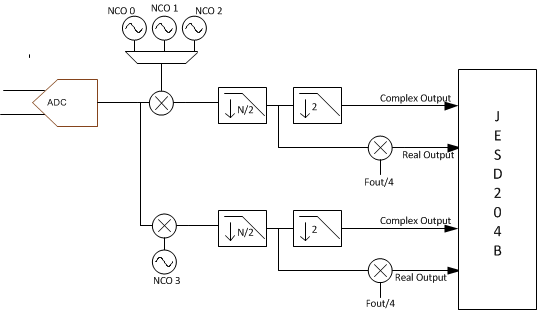

圖 2-3 AFE76xx 中的接收器數據路徑
