3 星座圖
收到的星座圖是 BPSK、QPSK、16-QAM 和 Z-Chu 等多種調制格式的疊加，如圖 3-1 所示。下面的表 3-1 匯總了 LTE 幀中的各種通道、所用的調制格式、測量的 EVM 和 LTE 標準規格。
表 3-1 EVM 性能
| 通道 | 調制 | EVM (dB) | 規格 |
|---|---|---|---|
| P-SS | Z-Chu | -40.4 | |
| S-SS | BPSK | -39.9 | -15dB（或 17.5%） |
| PDSCH_User01 | 16-QAM | -40.2 | -18dB（或 12.5%） |
| PDSCH_User02 | QPSK | -39.4 | -15dB（或 17.5%） |

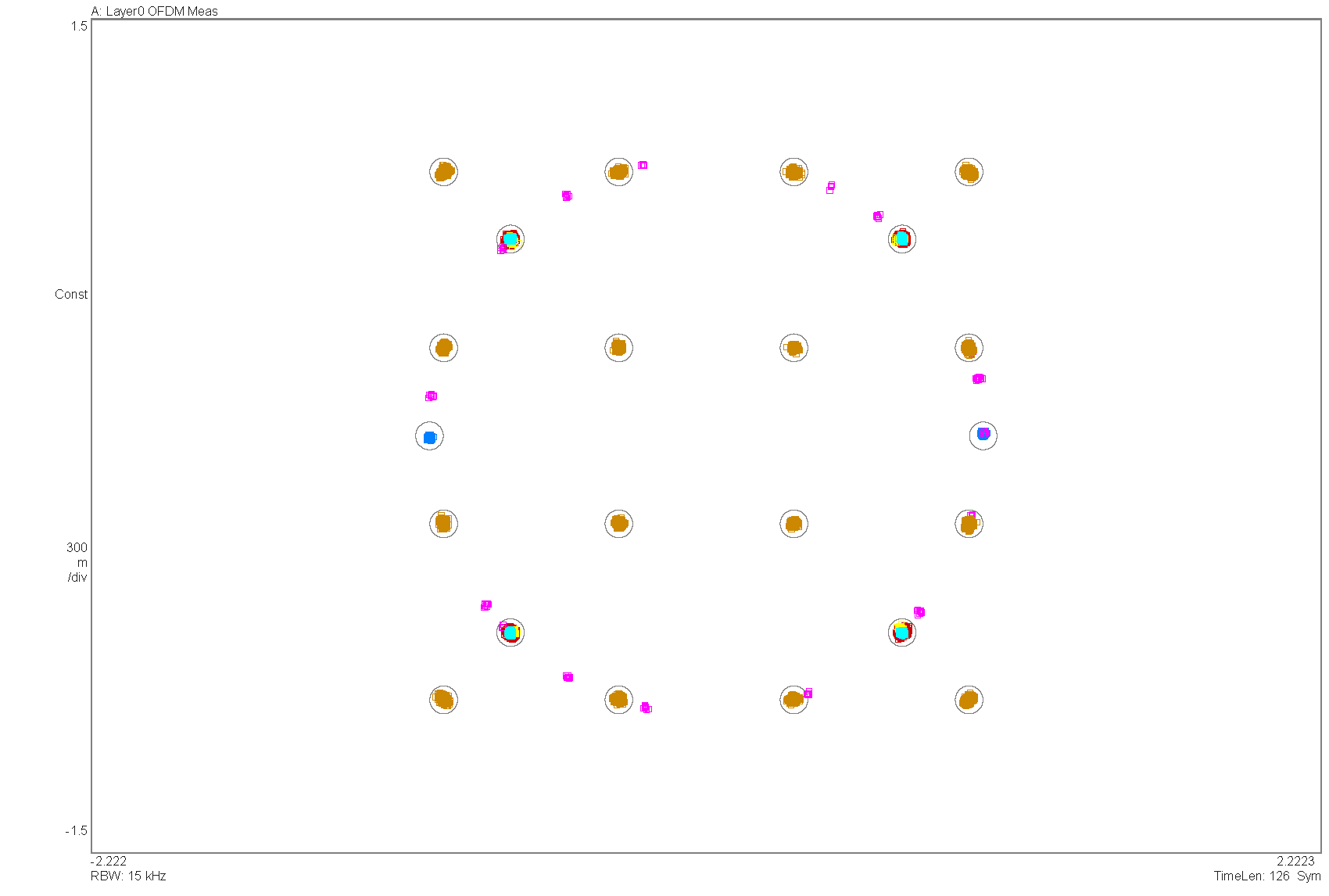

圖 3-1 收到的 5MHz LTE 2x2 MU-MIMO 測試模式星座圖
