1.1 LTE 中的 MIMO
在第 12 版 LTE 標準中，為下行鏈路指定了 10 種不同的傳輸模式 (TM)。在這些傳輸模式中，TM4 和 TM5 使用 MIMO。TM4 或單用戶 MIMO (SU-MIMO) 最多可支持 4 根天線，以便將數(shù)據(jù)傳輸至具有最多 4 根接收天線的同一用戶設備 (UE)。圖 1-1 顯示了 2x2 SU-MIMO 配置的情況。在 TM5 或多用戶 MIMO (MU-MIMO) 中，最多也可支持 4 根天線，但與 TM4 的主要差異在于，數(shù)據(jù)傳輸?shù)蕉鄠€單天線 UE。圖 1-2 顯示了 2x2 MU-MIMO 配置的情況。

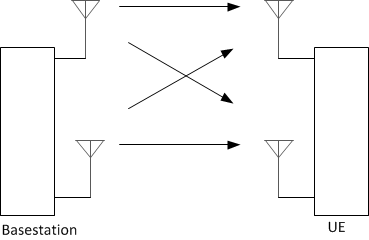

圖 1-1 LTE TM4 中的單用戶 MIMO

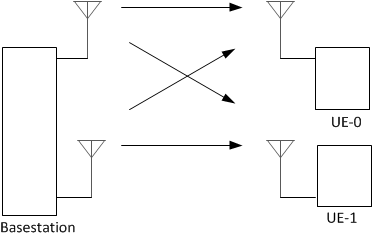

圖 1-2 LTE TM5 中的多用戶 MIMO
