在 Matlab 中進行插值和 16 位量化后，使用 HSDCPRO 軟件將測試模式加載到 TSW14J56EVM 的外置 DDR 存儲器中。TSW14J56EVM 通過 JESD204B 接口將數據傳輸?shù)?AFE76xxEVM，如圖 2-1 所示。

在 AFE76xx 器件內，使用數字上變頻轉換器塊 (DUC) 對數據進行進一步處理。DUC 對數據進行過濾并將采樣率提高 18 倍，從而將數據速率提升至 8847.36MHz。在此設計中，通過集成式 PLL 和 VCO 生成數據時鐘，但數據時鐘也可來自外部。進行插值后，DUC 將數據與通過數控振蕩器 (NCO) 生成的載波混合。在此設計中，載波的頻率設置為 1.8GHz，但也可設置為 0 到奈奎斯特頻率之間的任何頻率。值得注意的是，混合全部在數字域中完成，因此沒有邊帶圖像或載波頻率饋通。

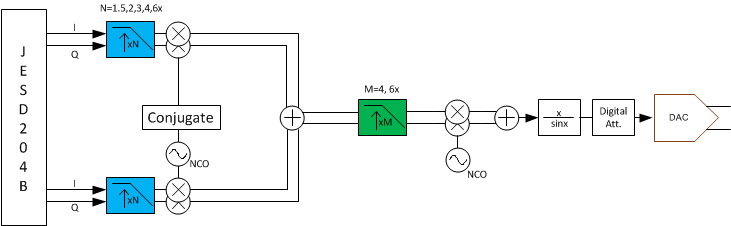

在 DUC 中進行數字處理后，數據轉換為模擬波形，DAC 以 8.847GHz 的采樣率運行。圖 2-2 所示為 AFE76xx 器件中的發送器數據路徑。

圖 2-2 AFE76xx 中的發送器數據路徑
