4 誤差矢量幅度 (EVM)
EVM 測量收到的星座圖與理想星座圖的偏離程度。圖 4-1 所示為每個子載波的 RMS EVM 圖。對于 5MHz LTE，每個 OFDM 符號由 300 個子載波組成，每個子載波 RMS EVM 的計算方法是查找 126 個符號（或 18 個插槽）的 EVM 中的 RMS。此圖有助于理解是哪個子載波使整體 EVM 降級最大，并在需要時進行糾正。每個符號的總體 RMS EVM（符號中 300 個子載波中的每一個子載波的 EVM 中的 RMS）是 0.939% 或 -40.5dB。

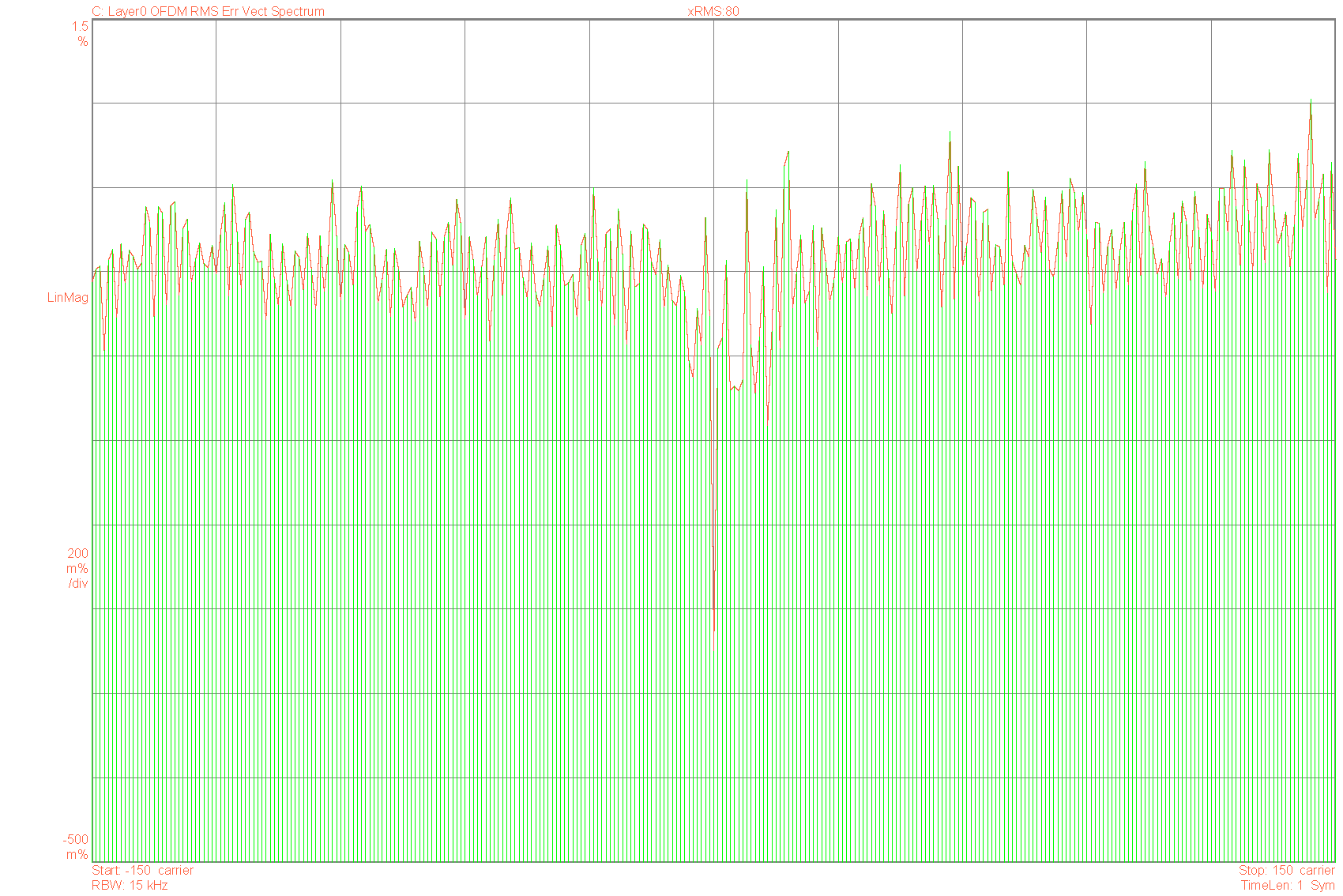

圖 4-1 1 OFDM 符號的 RMS EVM 與載波頻率
