7.4.1.2.2 估算結溫
使用熱性能信息 表中所示的熱指標 ψJT 和 ψJB，可以用相應的公式（在 方程式 6 中給出）估算結溫。為了實現向后兼容性，還列出了較舊的 θJC,Top 參數。
其中 PD 是方程式 5 所示的功率耗散，TT 是 IC 封裝頂部中間位置的溫度，TB 是在 PCB 表面 距離 IC 封裝 1mm 處測得的 PCB 溫度（如圖 7-6 所示）。
TT 和 TB 都可以使用實際測溫儀（紅外溫度計）在實際應用板上進行測得。
有關測量 TT 和 TB 的詳細信息，請參閱應用手冊 SBVA025（使用新的熱指標），該應用手冊可從 www.ti.com 下載。
從圖 7-5 可見，新的熱指標（ΨJT 和 ΨJB）對電路板尺寸的依賴度很低。即使用 ΨJT 或 ΨJB 及 方程式 6 時，只需簡單測量 TT or TB 即可估算 TJ，此時無需考慮應用板的尺寸。

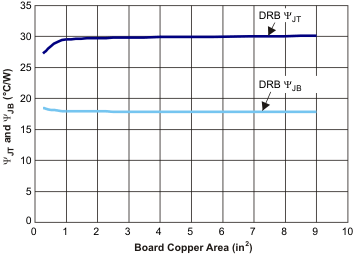

圖 7-5 ψJT 和 ψJB 與電路板尺寸間的關系有關 TI 為何不建議使用 θJC(top) 確定散熱特性的更詳細討論，請參閱使用新的熱指標 應用手冊（可從 www.ti.com 下載）。
有關詳細信息，請參閱半導體和 IC 封裝熱指標 應用手冊（也可從 TI 網站獲取）。

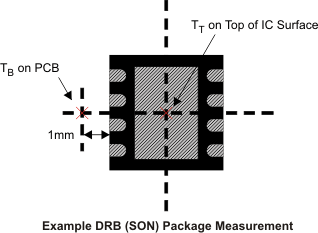

圖 7-6 TT 和 TB 的測量點
