ZHDS079A September 2010 – February 2026 TPS79501-Q1
PRODUCTION DATA
TPS79501-Q1 PMOS 導通晶體管具有內置背二極管,能夠在輸入電壓降至輸出電壓以下時(例如斷電期間)導通反向電流。電流是從輸出傳導到輸入,不受內部限制。如果預期會有較大反向電壓工作,有時需要采用外部限流。
在正常運行期間,TPS79501-Q1(舊芯片)會將輸出電流限制在大約 2.8A。當啟用限流功能時,輸出電壓會線性縮減,直到過流情況結束。雖然電流限制旨在防止器件發生嚴重故障,但應注意不得超過封裝的功率耗散額定值
對于新芯片該器件具有內部電流限制電路,可在瞬態高負載電流故障或短路事件期間保護穩壓器。電流限制采用混合磚墻式折返方案。電流限制在折返電壓 (VFOLDBACK) 下從磚墻式方案轉換為折返方案。在輸出電壓高于 VFOLDBACK 的高負載電流故障中,磚墻式方案將輸出電流限制為電流限值 (ICL)。當電壓降至 VFOLDBACK 以下時,將激活折返電流限制,在輸出電壓接近 GND 時按比例縮小電流。當輸出短路時,該器件會提供一個被稱為短路電流限制 (ISC) 的典型電流。電氣特性 表中列出了 ICL 和 ISC。
?對于此器件,VFOLDBACK = 0.4 × VOUT(NOM)。
當器件處于限流狀態時,不會調節輸出電壓。當發生電流限制事件時,由于功率耗散增加,器件開始發熱。當器件處于磚墻式電流限制時,導通晶體管會耗散功率 [(VIN – VOUT) × ICL]。當器件輸出短路且輸出低于 VFOLDBACK 時,導通晶體管將耗散功率 [(VIN – VOUT) × ISC]。如果觸發熱關斷,器件將關閉。器件冷卻后,內部熱關斷電路將器件重新接通。如果輸出電流故障條件持續存在,器件會在電流限制狀態和熱關斷狀態之間循環。更多有關電流限制的信息,請參閱了解限制 應用手冊。

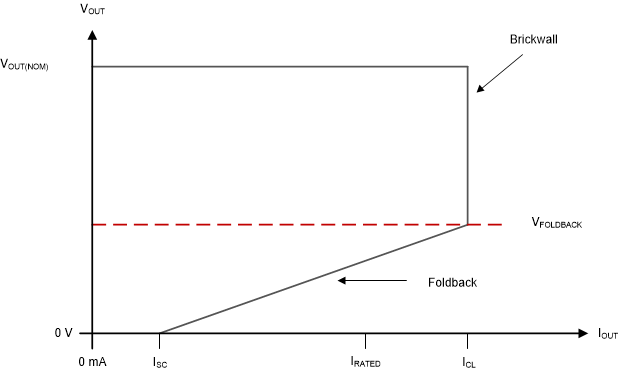

圖 6-3 顯示了折返電流限制圖。
圖 6-3 折返電流限制
