26.38 (F8h) GPO_CONFIG (MFR_SPECIFIC_40)
此讀取/寫入塊命令可配置給定輸出引腳的功能。此分頁命令允許將引腳配置為受狀態/GPI 影響的輸出。輸出引腳的狀態由一系列 GPI 和電源軌狀態、其他 GPO（分配或未分配實際引腳）以及其他功能塊（如看門狗）決定。輸入狀態通過一些組合邏輯和可選的反轉步驟進行處理。器件上電時，GPO 狀態會根據其配置進行初始評估。此后，有任何相關狀態發生變化時，都會觸發評估。
注： 所有通過 MONITOR_CONFIG、GPI_CONFIG 和 SEQ_CONFIG 命令進行的配置必須在寫入此命令之前完成。

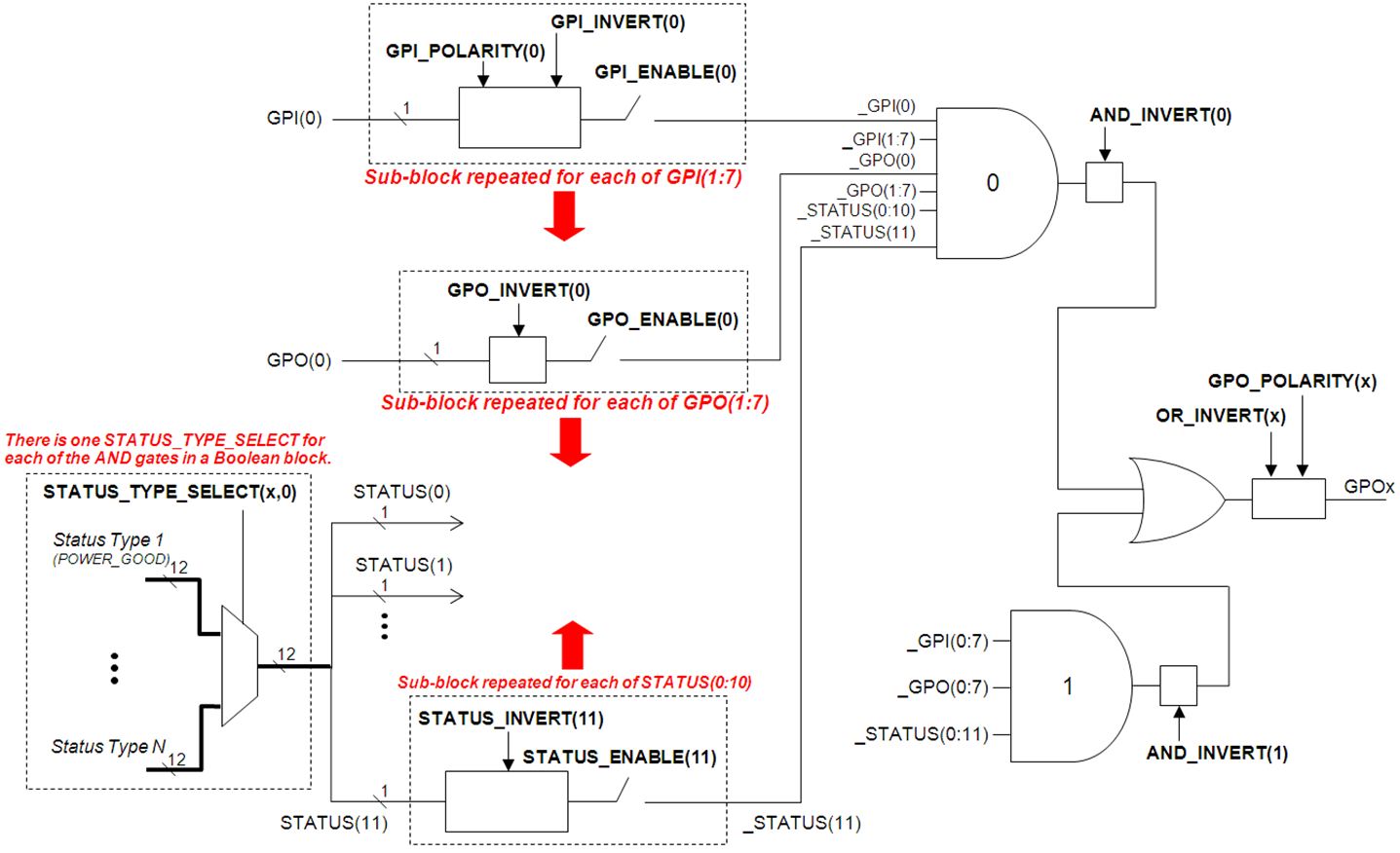

圖 26-1 概述了如何確定 GPO 的狀態。
注： 本文檔引用了以“AND 路徑 0”開頭的 AND 路徑。
注： 圖 26-1 中的信息表明該器件支持 12 個電源軌（0 至 11）。對于給定器件，情況可能并非如此。必須根據正確的電源軌數量，調整對此信息的解釋。
狀態機模式的效果在圖 26-1 中未表示。啟用該模式后，一次只有一個 AND 路徑處于活動狀態。
圖 26-1 決定 GPO 狀態的因素注： 為了提高代碼效率，所有已配置/活動 GPO 都必須封裝在較低的 GPO 索引中。這意味著，如果只有一個已配置的 GPO，則它必須與 GPO 索引 0 關聯。如果有兩個，則它們必須關聯 GPO 索引 0 和 1。
表 26-41 GPO_CONFIG 命令格式
| 字節編號 （寫入） | 字節編號 （讀取） | 有效載荷索引 | 說明 | |
|---|---|---|---|---|
| 0 | CMD = F8 | |||
| 1 | 0 | BYTE_COUNT = 46 | ||
| 2 | 1 | 0 | 輸出引腳配置 （引腳 ID） | |
3 | 2 | 1 | 輸出引腳配置（其他） | |
4 | 3 | 2 | 位 | 說明 |
| 7 | 置為有效延遲使能 | |||
| 6 | 置為無效延遲使能 | |||
| 5 | 反轉 OR 輸出 | |||
| 4 | 延遲期間忽略輸入 | |||
| 3:0 | 高分辨率延遲計數 | |||
5 | 4 | 3 | 毫秒級延遲 | |
6 | 5 | 4 | AND 路徑 0 配置 | |
| 位 | 說明 | |||
| 7 | 反轉 AND 輸出 | |||
| 6 | 狀態機模式使能 | |||
| 5:0 | 狀態類型 | |||
7 | 6 | 5 | AND 路徑 1 配置 | |
| 位 | 說明 | |||
| 7 | 反轉 AND 輸出 | |||
| 6 | 保留 | |||
| 5:0 | 狀態類型 | |||
| AND 路徑 0 | ||||
8 | 7 | 6 | 狀態屏蔽 （字節 0 - LSB） | |
9 | 8 | 7 | 狀態屏蔽 | |
10 | 9 | 8 | 狀態屏蔽 | |
11 | 10 | 9 | 狀態屏蔽 （字節 3 - MSB） | |
12 | 11 | 10 | 狀態反轉屏蔽（字節 0 - LSB） | |
13 | 12 | 11 | 狀態反轉屏蔽 | |
14 | 13 | 12 | 狀態反轉屏蔽 | |
15 | 14 | 13 | 狀態反轉屏蔽（字節 3 - MSB） | |
16 | 15 | 14 | GPI 屏蔽（字節 0 - LSB） | |
17 | 16 | 15 | GPI 屏蔽 | |
18 | 17 | 16 | GPI 屏蔽 | |
19 | 18 | 17 | GPI 屏蔽（字節 3 - MSB） | |
20 | 19 | 18 | GPI 反轉屏蔽（字節 0 - LSB） | |
21 | 20 | 19 | GPI 反轉屏蔽 | |
22 | 21 | 20 | GPI 反轉屏蔽 | |
23 | 22 | 21 | GPI 反轉屏蔽（字節 3 - MSB） | |
24 | 23 | 22 | GPO 屏蔽（字節 0 - LSB） | |
25 | 24 | 23 | GPO 屏蔽（字節 1 - MSB） | |
26 | 25 | 24 | GPO 反轉屏蔽（字節 0 - LSB） | |
27 | 26 | 25 | GPO 反轉屏蔽（字節 1 - MSB） | |
AND 路徑 1 | ||||
28 -47 | 27 - 46 | 26 - 45 | 與 AND 路徑 0 相同的配置選項（20 字節） | |
