26.38.7 狀態機模式使能

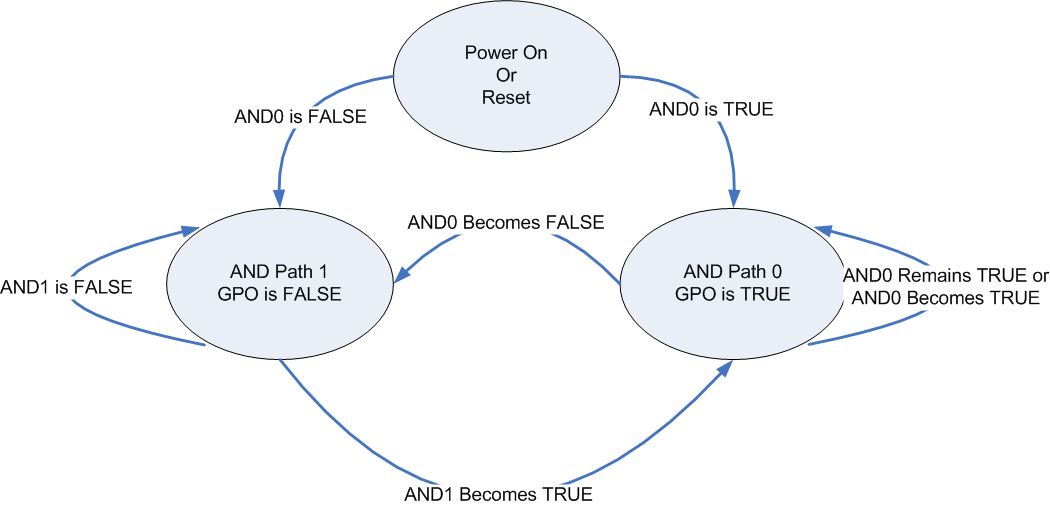

設置此位時，在給定時間僅使用其中一條 AND 路徑。當 GPO 邏輯結果當前為 TRUE 時，使用 AND 路徑 0 直到結果變?yōu)?FALSE。當 GPO 邏輯結果當前為 FALSE 時，使用 AND 路徑 1 直到結果變?yōu)?TRUE。這提供了一個非常簡單的狀態機，并允許更復雜的邏輯組合。
器件最初會評估 AND 路徑 0。如果為 TRUE，則繼續評估 AND 路徑 0。如果為 FALSE，則會在下一個評估周期中開始評估 AND 路徑 1。GPO 的評估僅在其輸入狀態發生變化時觸發；因此，無法將狀態機配置為自激振蕩器。

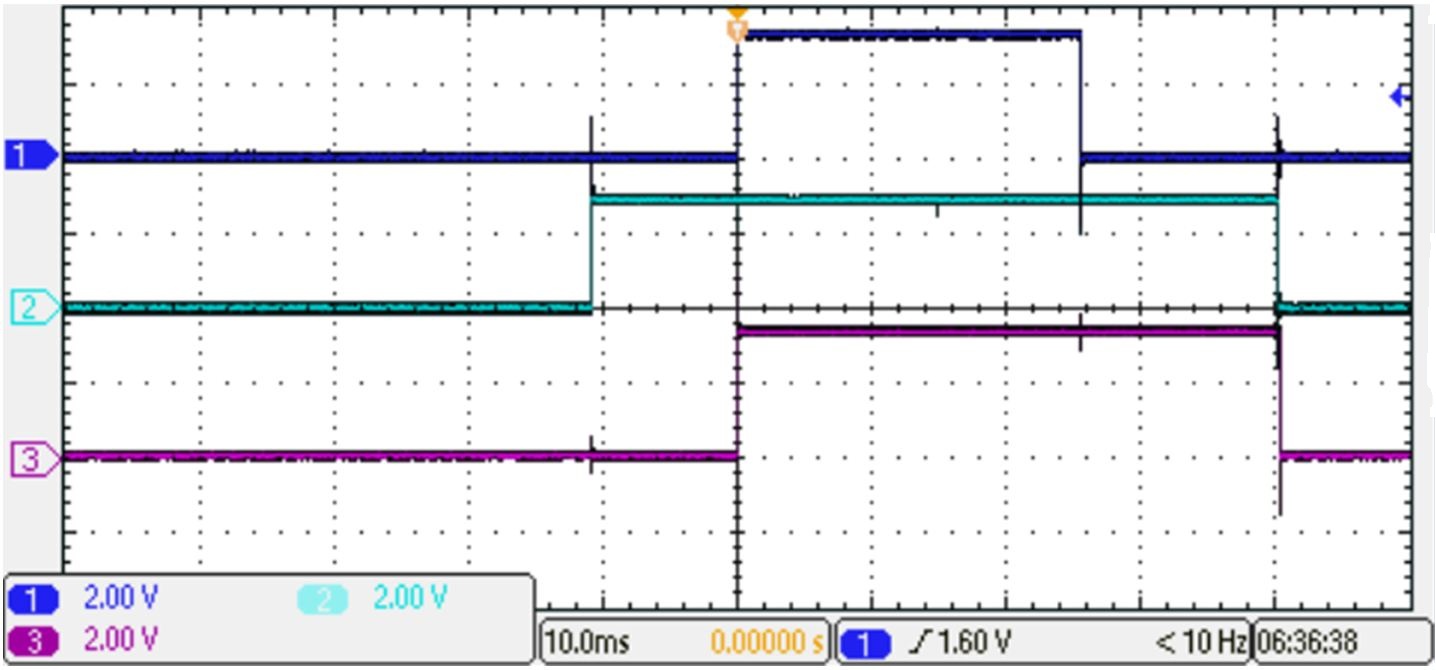

例如，要配置 GPO，使得當兩個 GPI 引腳均置為有效并保持置為有效直到這兩個 GPI 均置為無效的情況下該 GPO 置為有效，我們需要在 GPO 置為無效時應用 AND 運算并在 GPO 置為有效時應用 OR 運算。如以下示波器圖所示，其中波形 1 是 GPI，波形 2 是 GPI，波形 3 是 GPO。
配置此行為的方法是設置“狀態機模式使能”、將 AND 路徑 0 配置為 (GPI1’ AND GPI2’)，并將 AND 路徑 1 配置為 (GPI1 AND GPI2)。
