17 PMBus 規范
本文檔經常提及 PMBus 規范，特別是 PMBus 電源系統管理協議規范第 II 部分 – 命令語言，修訂版 1.2。該規范由 Power Management Bus Implementers Forum 發布，可從 http://pmbus.org 獲取。
UCD91xxx 支持的狀態類型如下所示。只要設置了其中任何一個位，PMBALERT# 線路就會置為有效。不支持的類型用灰色文本表示。

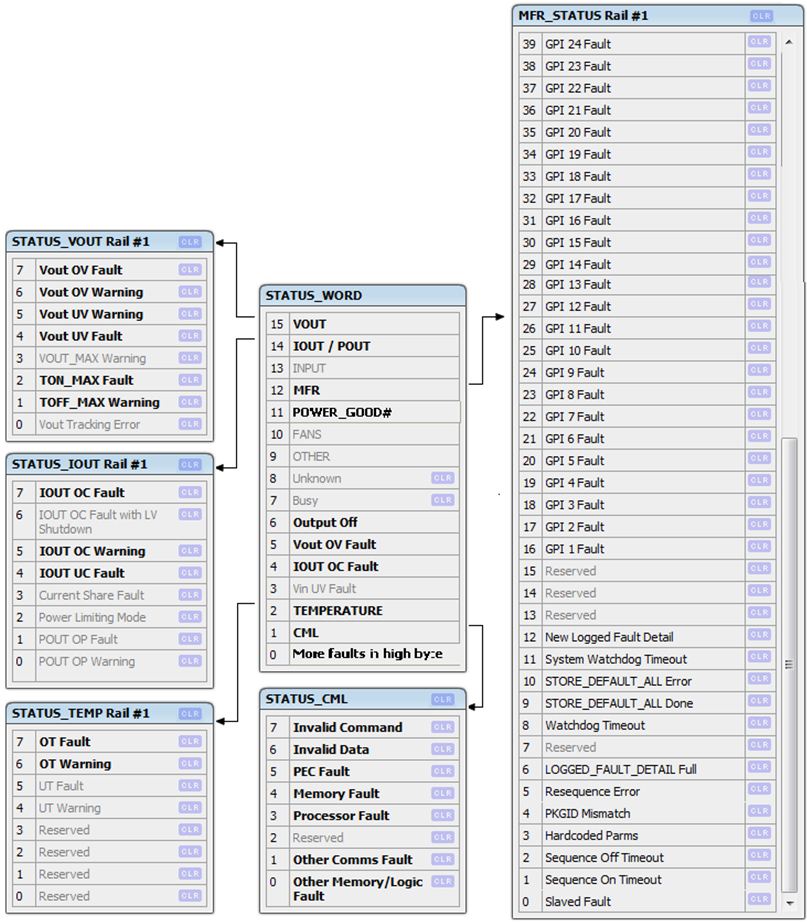

圖 17-1 UCD91160 支持的 PMBus 狀態
