ZHCAG19 November 2025 LM5125-Q1 , LM51251A-Q1 , LM5125A-Q1
4.4 線路瞬態
還對輸入施加了電壓瞬變，以檢查轉換器在線路干擾方面的穩健性：施加 14V 至 20V 的線路階躍，并觀察到輸出電壓紋波。圖 4-8 和圖 4-9 中分別顯示了“電阻器”和“模擬”配置的結果。使用的補償環路可產生 68° 相位裕度，從而使器件保持穩定。與負載瞬態分析相比，過沖導致器件在此處停止開關的時間間隔較短（幾十微妙），而過沖幅度即使不比前者更大也至少相當：這是由于器件調節輸出電壓的速度很快，此時間間隔短于沿信號路徑傳播的時間，該傳播檢測輸出電壓并通過 FB 引腳。

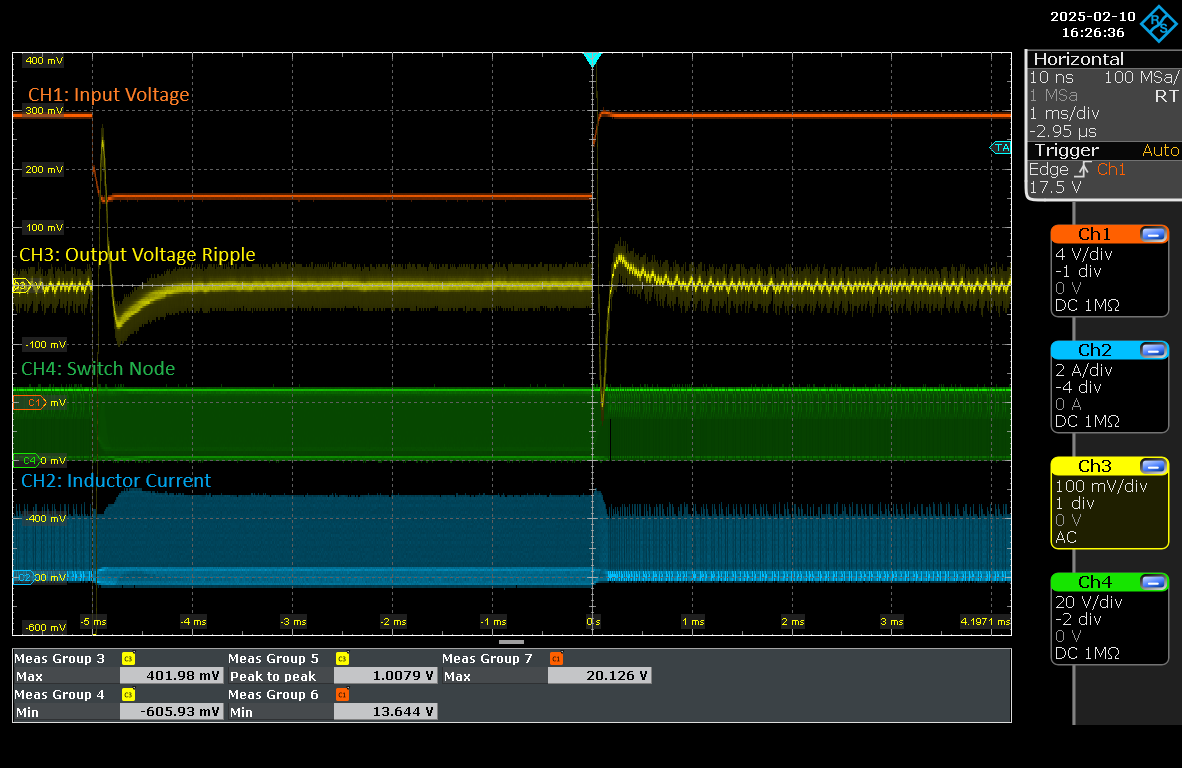

圖 4-8 電阻器配置的線路瞬態 (24Vout)

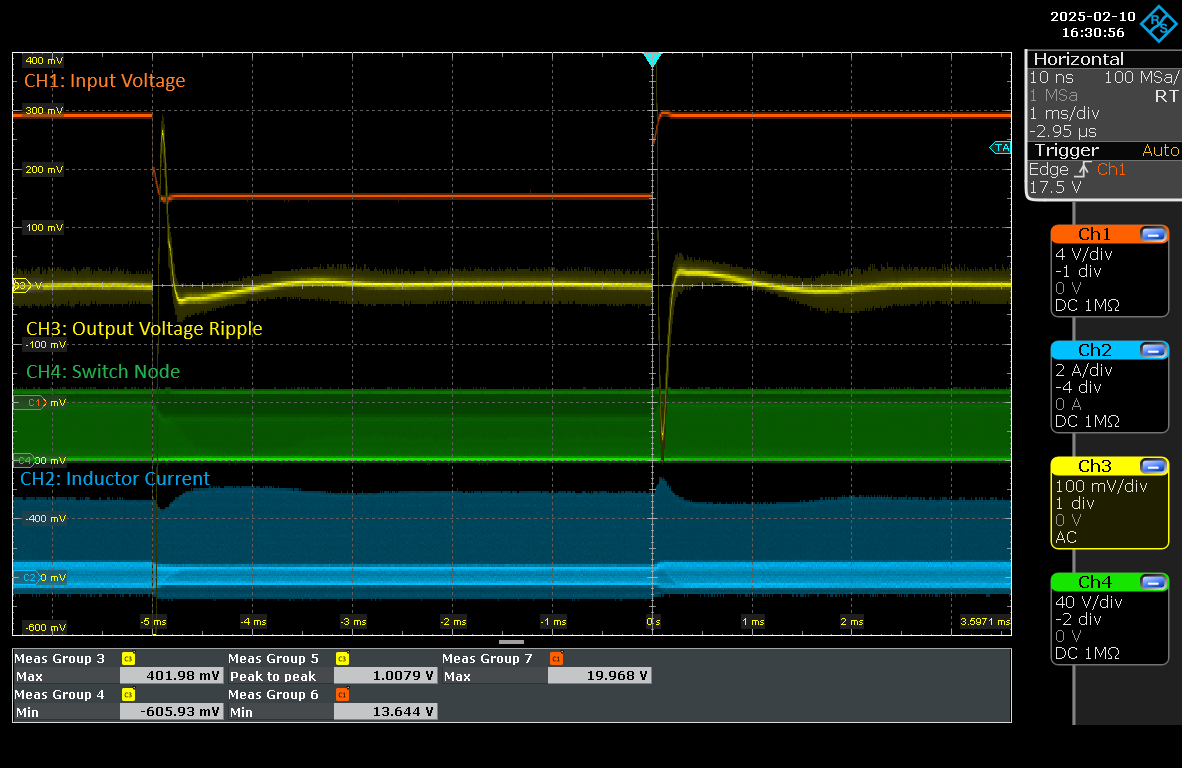

圖 4-9 模擬配置的線路瞬態 (48Vout)
