4.3 負載瞬態
為了檢查器件在負載變化時的穩健性，在輸出端施加了 0.5A 至 4.5A 的負載階躍，頻率為 100Hz，配置為電阻器和模擬。從圖 4-6 和圖 4-7 中可以看出，該器件只需 1ms 的時間即可恢復，電阻器配置的過沖和下沖最大為 1.4%，模擬配置的過沖和下沖最大為 1.1%。在這兩個圖中需要注意的地方是，一旦輸出電壓由于過沖而增加到超過設定值，器件就會停止開關（并且電感器電流變?yōu)榱悖．斴敵鲋翟俅谓抵猎撻撝狄韵聲r，器件將恢復正常運行。

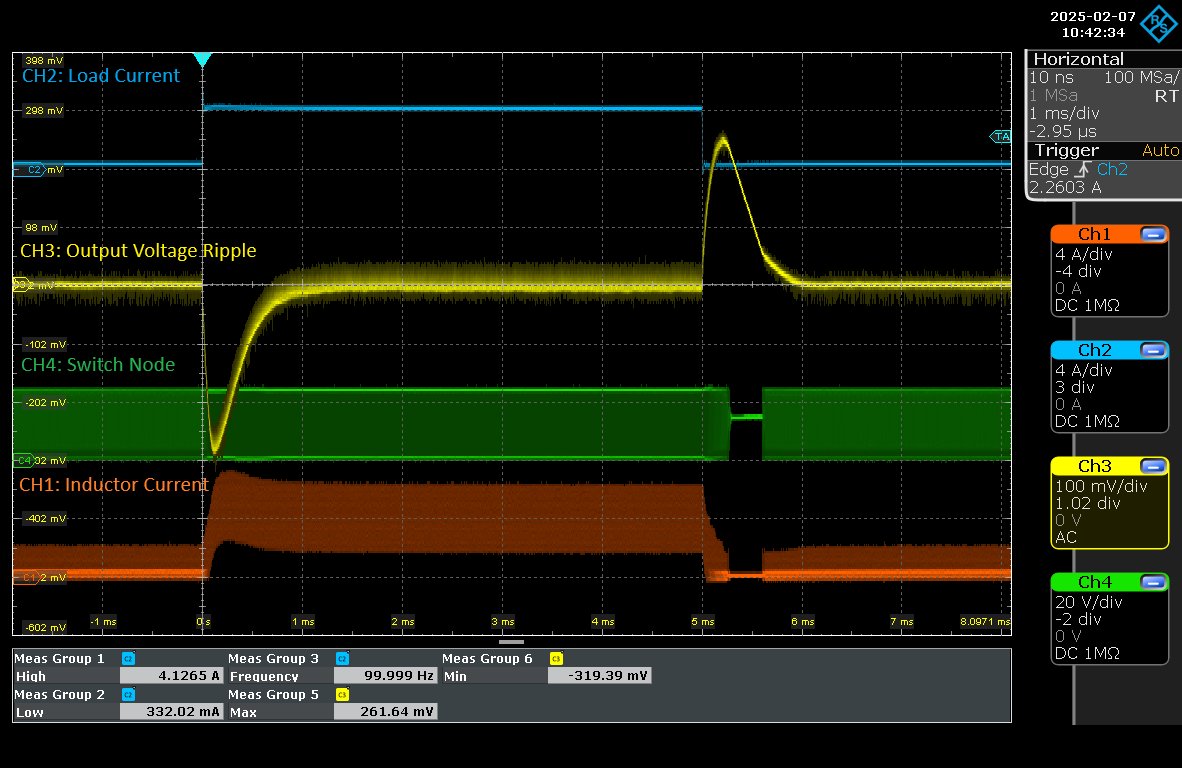

圖 4-6 電阻器配置的負載瞬態 (24Vout)

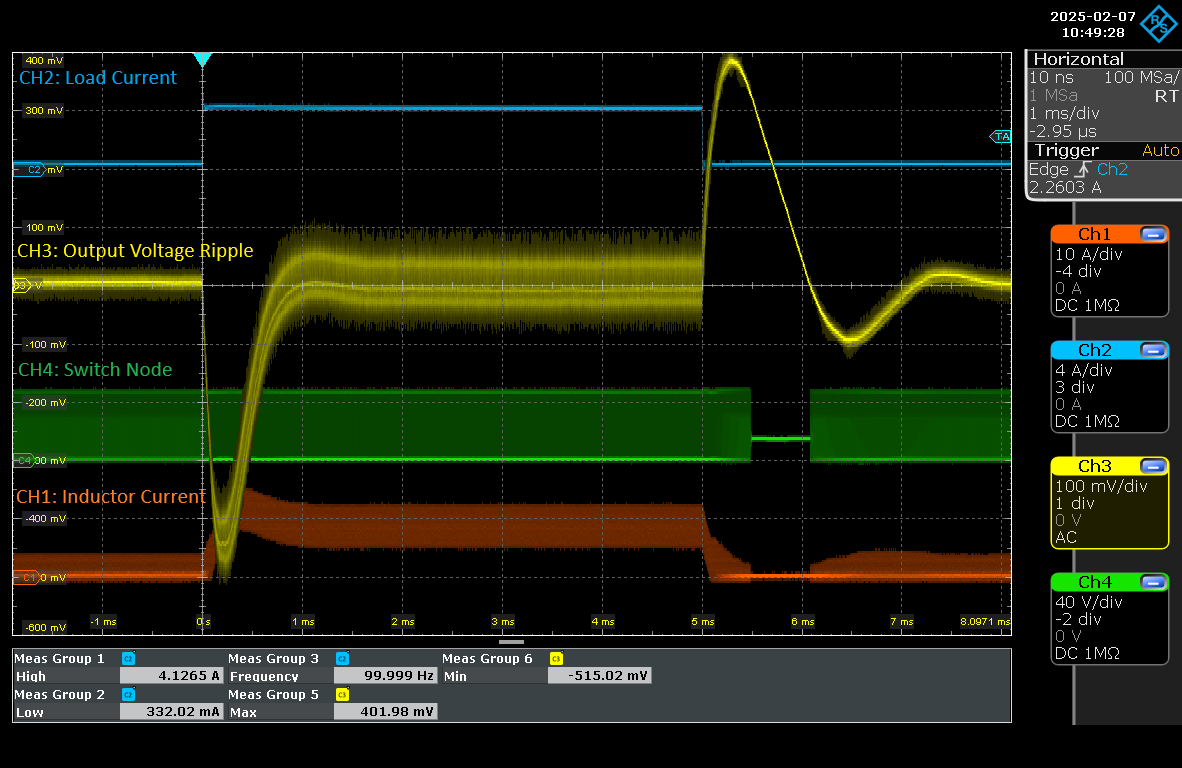

圖 4-7 模擬配置的負載瞬態 (48Vout)
