ZHCAG19 November 2025 LM5125-Q1 , LM51251A-Q1 , LM5125A-Q1
4.2.3 第二相使能 (EN2)

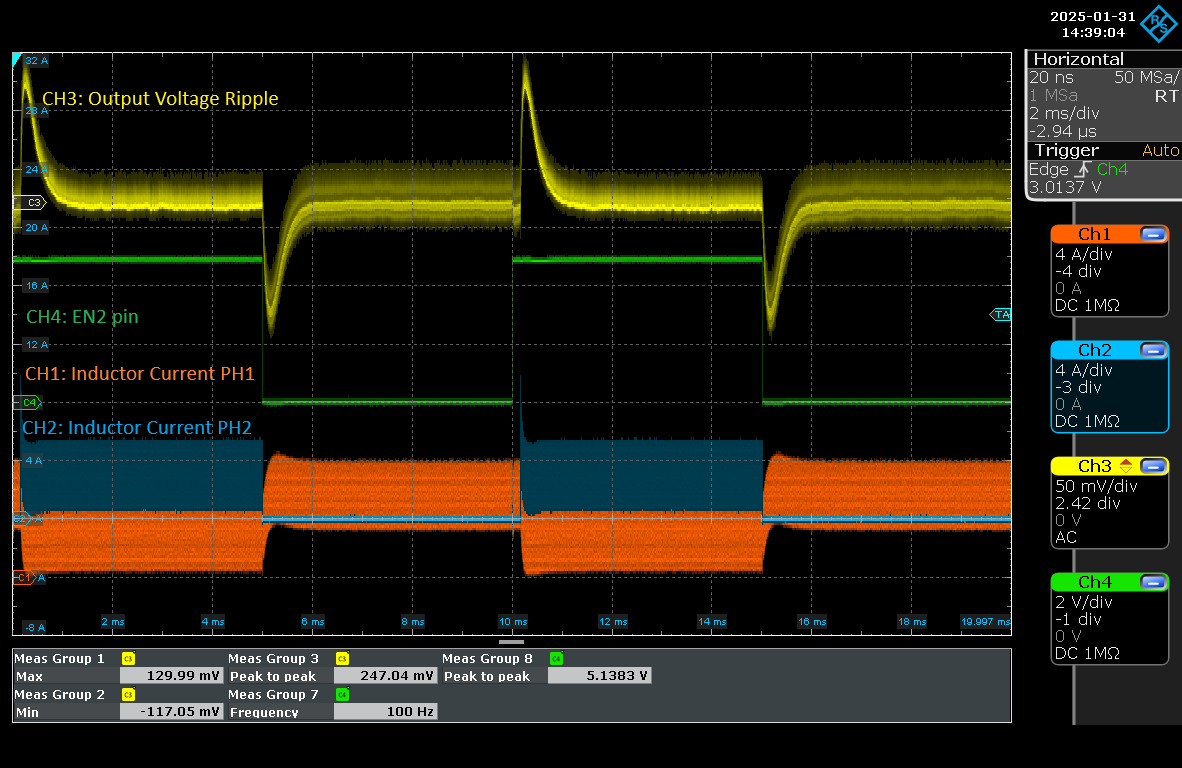

在 EN2 引腳上施加了一個頻率為 100Hz 的方波，以便重復地打開和關閉第二個相位，并觀察器件的行為。如圖 4-4 中所示，電感器電流（分別為橙色和藍色）根據 EN2 信號（綠色）流動。輸出電壓（黃色）顯示快速恢復時可接受幅度（數百毫伏）的過沖/下沖。此測試使用的負載電流為 3A。
圖 4-4 開啟和關閉相位 2
