4.2.2 過壓保護 (OVP)

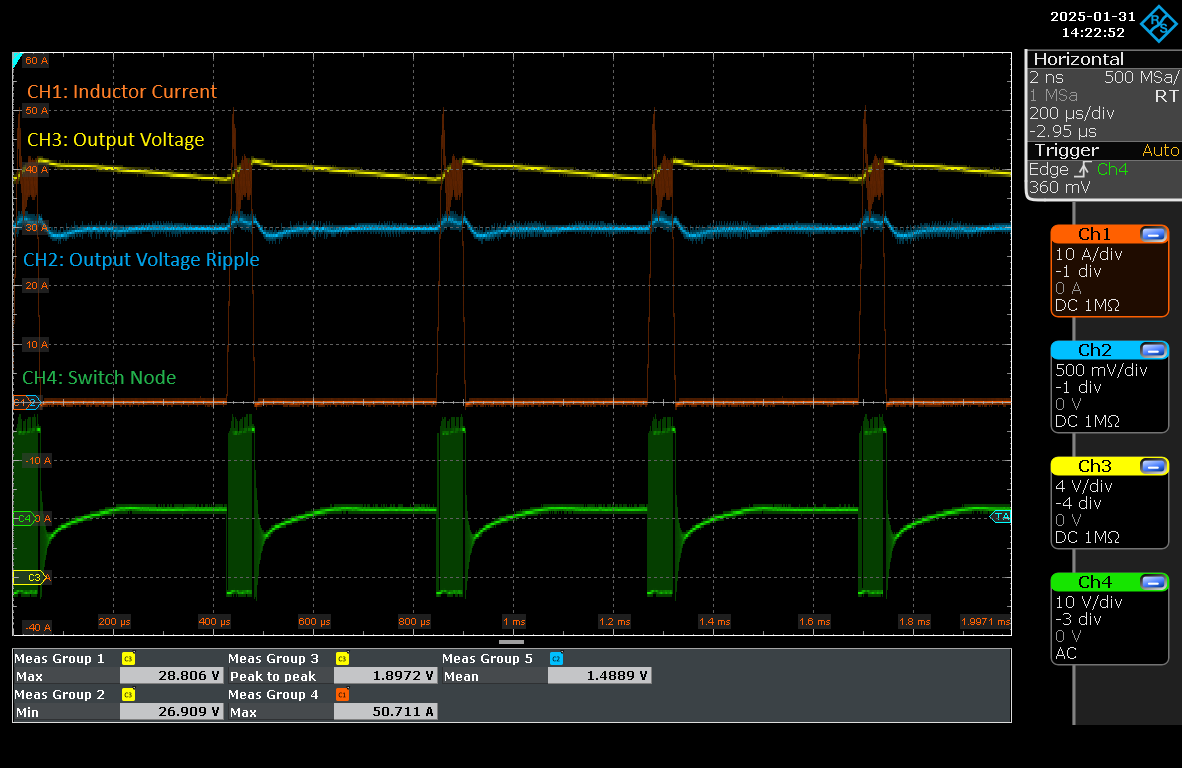

要測試 OVP，器件需在“OVP 測試”（CFG0 = 11、CFG1 = 12、CFG2 = 2）配置下運行，將 OVP 電平更改為 28.5V（OVP 位等于 [11]），并將目標輸出電壓設置為超過該閾值（在本例中為 36V）。結果如圖 4-3 中所示。該器件開始開關（綠色波形），嘗試達到預期的輸出電壓（黃色波形），但一旦達到 OVP 閾值，器件就會停止開關；然后輸出電壓開始降低，直到器件降至 OVP 電平以下，并重復相同的周期。輸出電壓降至 OVP 電平以下的速度取決于負載電流。在這里，測試中使用了 3A 負載。
圖 4-3 過壓保護行為
