1 引言

工業控制需要具有確定性延遲的實時通信。所使用的技術已從串行現場總線發展到 EtherCAT、EtherNet/IP? 和 PROFINET 等 IEC 標準中定義的工業以太網協議。這些標準使用 IEEE 以太網的部分器件來利用以太網提供的一些規模經濟，但它們帶來了一些小的變化（例如直通交換），這些變化超越并部分限制了典型 IEEE 橋接器和終點的使用。與典型的消費類或企業系統（其中平均響應能力或吞吐量是關鍵性能指標）不同，工業控制應用的性能受網絡中與輸入和輸出交互的最壞情況延時的限制。

IEEE 802.1Q-2018 向用于要求工業以太網網絡的標準 IEEE 以太網中引入了許多時間敏感型網絡 (TSN) 特性。利用 OPC UA FX [1] 和 TSN 配置文件 IEC/IEEE 60802 [2] 等技術，預計使用 TSN 特性設計的局域網將允許使用標準的 IEEE 以太網硬件來實現工業控制網絡。盡管該技術早在幾年前就已推出 [4]，但它仍然是一項正在進行的工作。就像在這項技術的早期版本中，目標是控制器到控制器的通信，因此與現有技術共存。另外值得注意的是，現有的工業以太網技術仍在不斷發展，是現代工廠自動化的支柱。

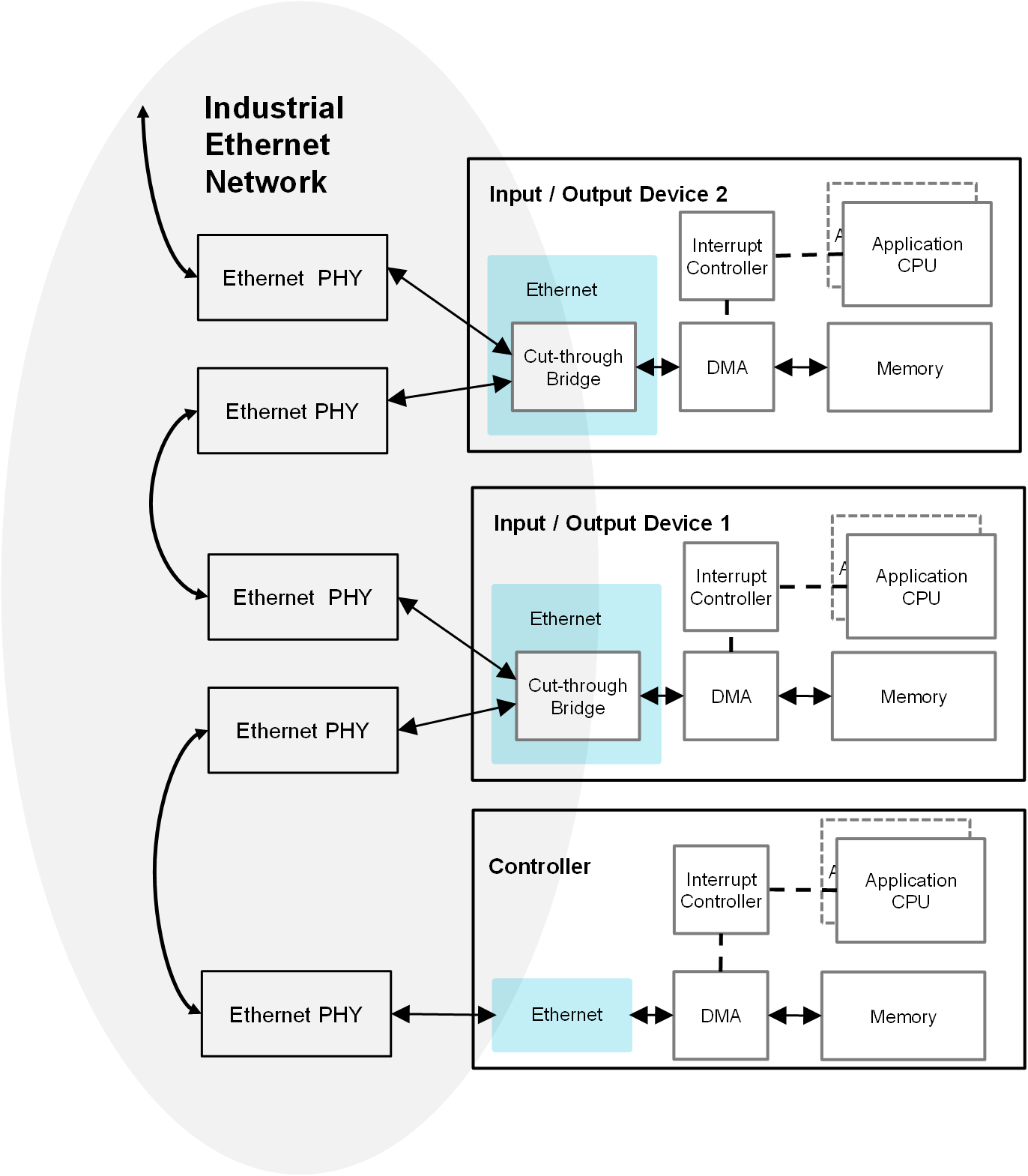

無論如何轉變，典型的工業拓?fù)涠急３植蛔?，?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#GUID-48C4FBF5-150A-43D0-8653-7BEFCE2FFBFA">圖 1-1 所示。通常，以太網（包括 TSN）指定局域網 (LAN) 的第 1 層和第 2 層。這樣，可變大小幀就可以從一個終點無狀態且不可靠地傳輸?shù)搅硪粋€終點，以及在兩個終點之間切換。此域在圖 1-1 中以淺灰色陰影顯示。頂部的協議（例如 EtherCAT）是高度非對稱的；有一個控制器管理少量甚至數百個器件。每種協議對這種非對稱關系使用的術語略微不同，并且這種不對稱的程度也各不相同。與其他工程規范類似，該術語也在轉變，因為有些人認為它具有冒犯性 [3]。本文檔中使用的術語“控制器”表示管理實體，“器件”表示通常受控制的實體。特別是對于 EtherCAT，將使用術語“主站”和“從站”。

本應用手冊對 EST 的標準 TSN 特性與現有工業以太網技術進行了比較，以展示對控制器性能的優化。
