EtherCAT 是一種基于 IEEE 802.3 以太網的現場總線系統，由國際電工委員會 (IEC 61158) 進行了標準化。該技術由 EtherCAT 技術協會（一個由用戶和供應商組成的國際社區）提供支持。該協議在運動和電機控制中尤為常用。EtherCAT 的主要優勢是其支持要求數據更新時間短和通信抖動低的自動化應用。在 EtherCAT 協議中，EtherCAT 主站（之前英文為 Master）發送的幀經過每個從站節點（之前英文為 Slave）。每個 EtherCAT 從站設備在檢測到尋址數據后便立即讀取。然后，從站設備將數據插入幀中，然后將幀動態發送至下一個設備。段（或分支）中的最后一個從站節點檢測到開放端口，便將報文發送回主站。EtherCAT 主站是段中唯一主動發送新 EtherCAT 幀的節點。該功能允許網絡實現 90% 以上的可用網絡帶寬，同時防止不可預測的延遲，從而保證實時系統響應。EtherCAT 是使用 EtherType 標識符 (0x88A4) 傳輸?shù)摹?/p>

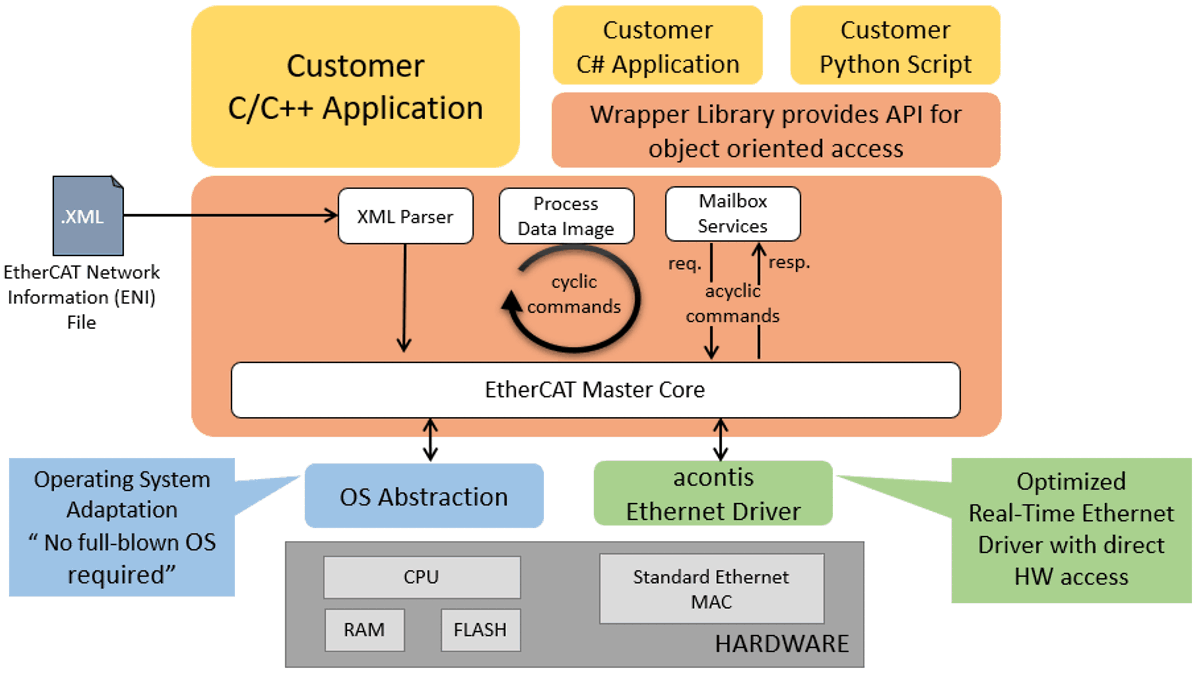

僅 EtherCAT 主站和最后一個從站在 LAN 上發送幀。主站的典型優化是使棧直接訪問以太網 MAC 控制器，不僅繞過網絡棧（就像基于原始以太網的 OPC UA Pub-Sub 一樣），還繞過以太網驅動程序來直接或本地?fù)碛姓麄€(gè)以太網外設。Acontis [6] 和 IBV [7] 是提供此優化的棧提供商。圖 2-4 展示了一個架構示例。

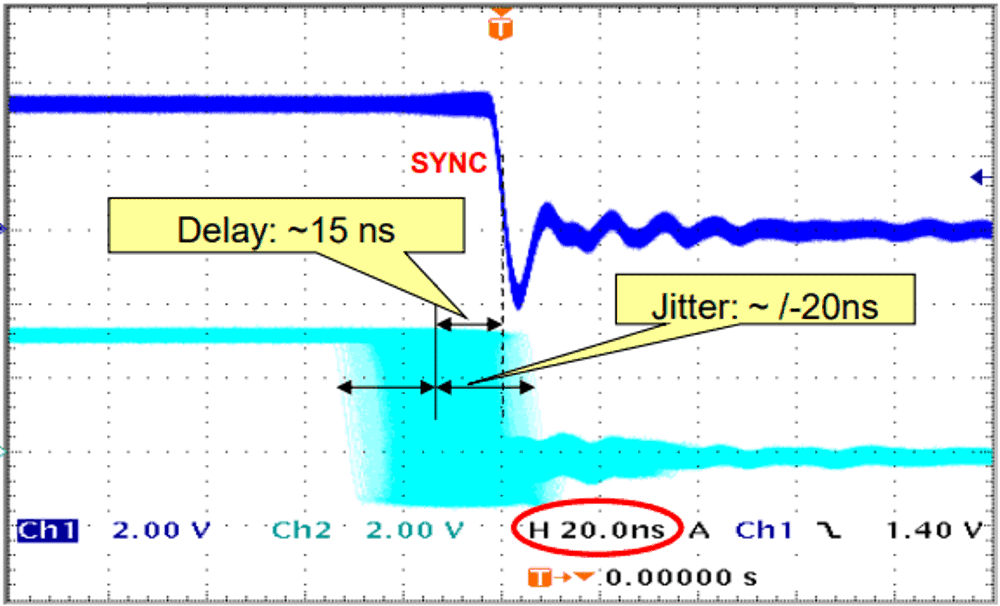

EtherCAT 是一種廣泛部署的協議，許多平臺上都有詳細的基準測試 [8] [9] [10]。作為可實現目標的參考，達到的時鐘同步通常聲稱低于 100ns，實際上為 ±20ns。測量時鐘同步的方法通常是使用示波器查看每個從站節點上所需的 SYNC 輸出并比較每次測量的偏移和抖動。SYNC 輸出在邏輯上類似于從 TSN 時間同步 (IEEE 802.1AS) 中生成每秒 1 脈沖 (pps) 類型的引腳切換。圖 2-5 展示了一個測量示例。

對于第二個關鍵時序指標，也就是將以太網幀精確地放置在線路上的能力，嵌入式處理器中的一些以太網 MAC（如德州儀器 (TI) Sitara?）和諸如 Intel i210 的網絡接口卡 (NIC) 添加了一個非 IEEE 功能，稱為“時間觸發發送”(TTS)。此功能允許在某個時間點（通常就在通信周期的開始）將以太網幀精確地放置在線路上。在 100Mbit/s（當今部署的典型 EtherCAT）下，精確度達到 +-40ns[5]。
