4.1 時間同步
作為基準，測量連接 Keysight NovusONE（作為分布時鐘的主時鐘）的 AM6442 入門套件的 SYNC 信號，以匹配圖 2-5 中所示的參考。
在 TSN 中，可使用 IEEE 802.1AS 實現時間同步，IEEE 802.1AS 通常稱為通用精確時間協議 (gPTP)。圖 4-1 顯示了 AM6442 入門套件的同步精度。在 1Gbit/s 下測得的抖動為 -9 至 +12 納秒，優于在以 100Mbit/s 運行的網絡上測得的抖動。

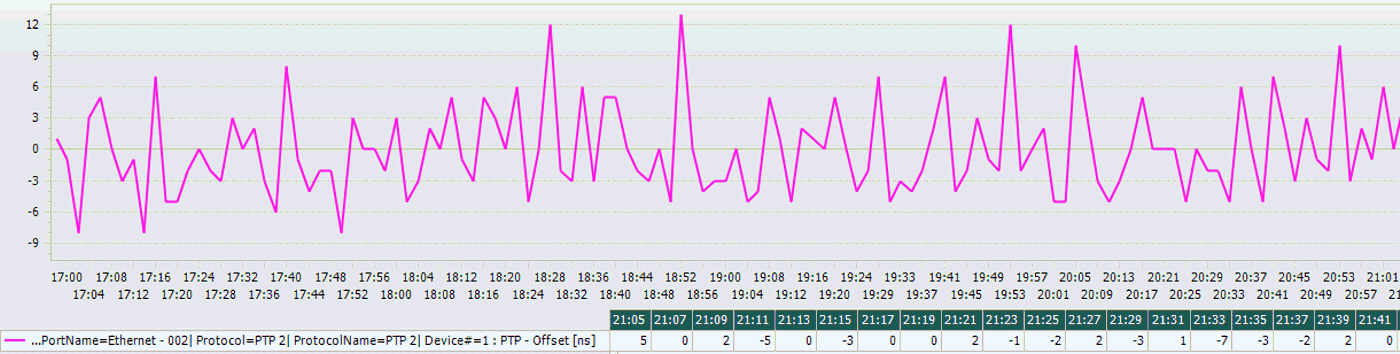

圖 4-1 使用 1Gbit/s 以太網在 Keysight NovusONE（作為主時鐘）上測量 AM6442 入門套件的 IEEE 802.1AS 精度
