7.1.5.2 建議的連續運行區域
LDO 的工作區域受壓降電壓、輸出電流、結溫和輸入電壓的限制。線性穩壓器連續運行的建議區域如圖 7-3 所示，分為以下幾個部分：
- 壓降電壓會限制給定輸出電流電平下輸入和輸出之間的最小差分電壓 (VIN – VOUT)。更多詳細信息，請參閱壓降運行 部分。
- 額定輸出電流會限制最大建議輸出電流電平。超過此額定值會導致器件超出規格。
- 額定結溫會限制器件的最高結溫。超過此額定值會導致器件超出規格并降低長期可靠性。
- 斜率的形狀由方程式 4 給出。斜率是非線性的，因?yàn)?LDO 的最大額定結溫由 LDO 上的功率耗散控制。因此，當 VIN – VOUT 增加時，輸出電流會降低。
- 額定輸入電壓范圍決定了 VIN – VOUT 的最小值和最大值。

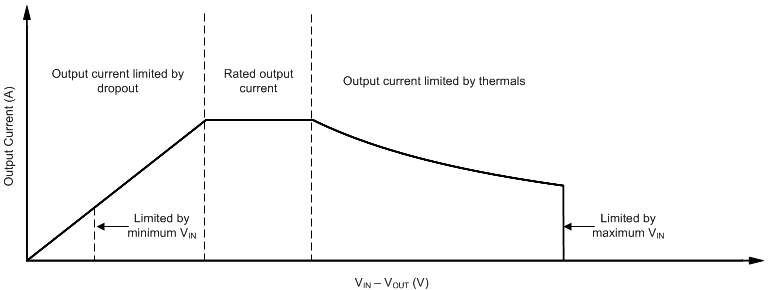

圖 7-3 展示了該器件在具有 RθJA 的 JEDEC 標準高 K 電路板上的建議工作區域，如熱性能信息 表中所示。
圖 7-3 持續運行機制的區域描述
