使用 THS3470 進行設計時，設計人員需要考慮來自交流（電容）和直流（電阻）負載的總輸出電流。THS3470 允許的最大直流電流為 1.5A，但許多應用在器件輸出端（電纜、寄生電容、柵極電容等）需要電容負載驅動，這可能會在大 dv/dt 階躍或大信號正弦波期間產生大交流電流。由于 THS3470 的壓擺率非常高，在某些自舉條件下為 1kV/us，因此需要特別注意將交流峰值電流加上直流電流限制為 2A，如表 7-3 所示。

雖然自舉設計具有一些優勢，例如使用 60V 放大器時的輸出范圍為 100V，但要了解這種架構，需要考慮一些設計注意事項。該設計的一個主要缺點是，由于電源放大器和信號放大器的單個電源均限制在 3V（無負載），因此每個電源軌的輸出余量限制會倍增至 6V。此外，每個放大器的輸出余量會隨著器件升溫而增加，并從輸出端提供更大的電流。因此，在重負載條件下，120V 電源會損失約 20V 的余量（V_EE 損失 10V，V_CC 損失 10V）。設計人員必須注意圖 5-33以獲取有關余量損失的信息，并估算應用中每個放大器在最壞情況下的結溫。

驅動這些重負載時，設計人員必須特別注意器件的最高結溫 (150C)，并使器件保持在安全工作區內，如節 7.5.1.2 所示。與單個 120V 放大器相比，自舉設計的一個優點是該設計將芯片上的功耗在信號放大器和電源放大器之間分配，如圖 7-6 所示。在同樣的場景下，傳統 120V 放大器通常消耗 30W 的功率，因為一個輸出級晶體管上必須出現 30V 的壓降，而自舉設計會在信號和電源放大器之間分配 30W 的功率。由于 THS3470 封裝能夠以理想的方式拉取 4°C/W，這意味著自舉電路在 25°C 的環境溫度下可以將總功耗從 30W 增加到 60W。

使用 THS3470 的數字功能時，信號放大器的 DGND 必須連接到 VEE 引腳而非電路板接地，否則在輸出信號移動時，THS3470 的數字塊可能會超過器件的電源電壓范圍。同樣，對于 VEE 電源放大器，DGND 范圍只能在由正電源（本設計中為 0V）供電的 7V 電壓下運行。因此，THS3470 的許多數字引腳（P0、P1、OVTEMP_FLAG、ISNK_FLAG、ISRC_FLAG、ISNK_LIMIT_EN、ISRC_LIMIT_EN）必須相對于 DGND 和 VDD 進行連接，以防止器件損壞。在快速瞬變期間讀取信號放大器標志的狀態需要電平轉換電路（差分放大器），因此設計人員可以在禁用電流限制的電源放大器上使用器件標志，以限制電路的復雜性。

要使用自舉電路設置電流限制，請使用一個電阻器將 ISRC_LIMIT 連接到 V_EE、將 ISNK_LIMIT 連接到 V_CC 以將信號放大器電流限制設置為所需的值，并將電源放大器電流限制保留為最大值 (1.35A DC)。如果電源放大器在信號放大器之前進入電流限制，信號放大器可能會損壞。建議不要在信號放大器上使用 IOUT_MONITOR 引腳，因為 VMID 電壓會隨輸出電壓變化。如果需要對自舉設計進行電流監測，則可以在電源放大器上監測 IOUT_MONITOR。

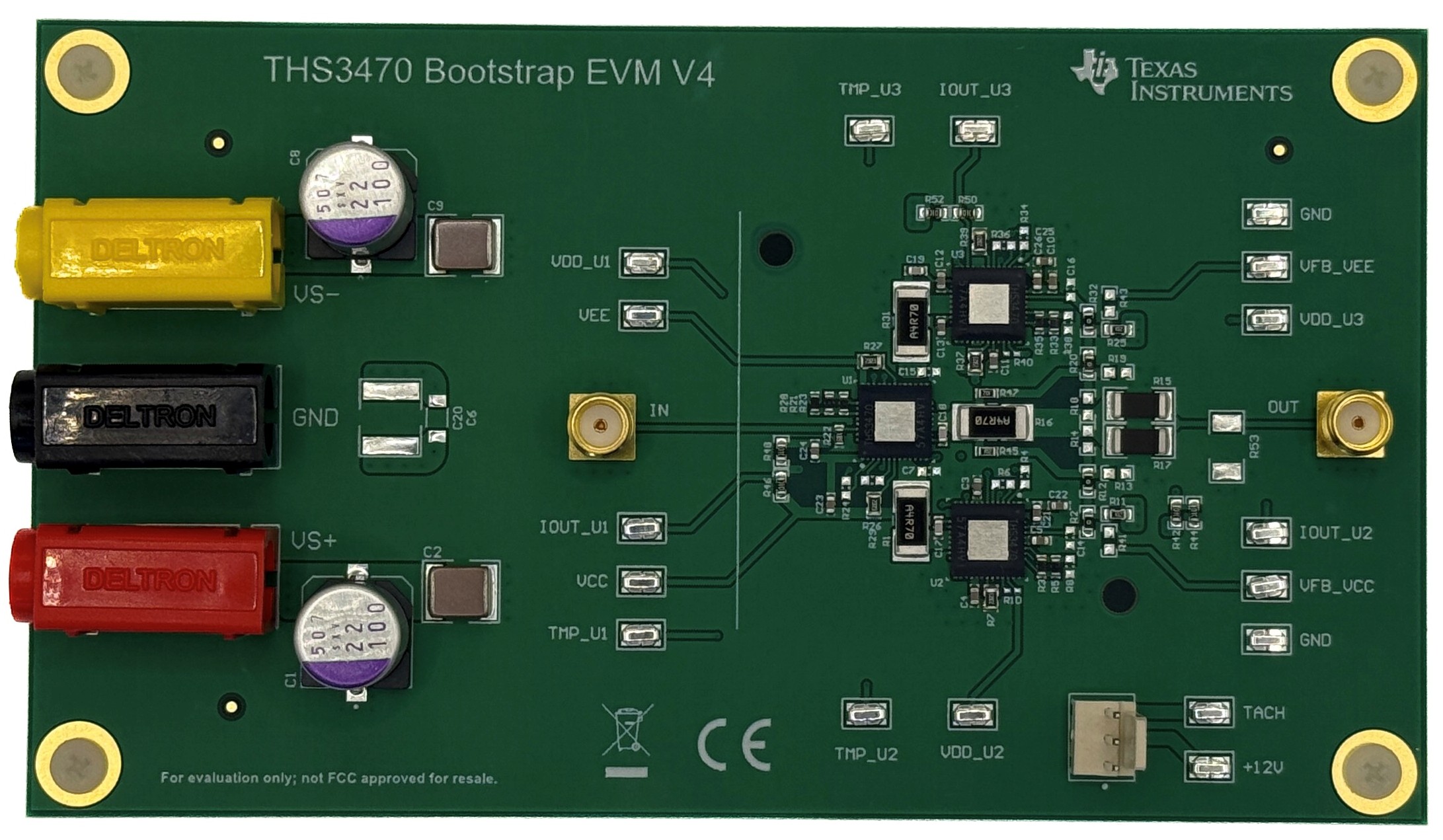

圖 7-7 THS3470 自舉 PCB
