ZHCSUX5A February 2010 – March 2024 SN65MLVD040
PRODUCTION DATA

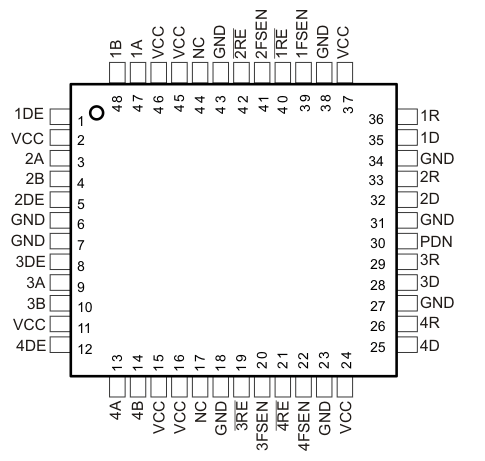

圖 4-1 RGZ 封裝(頂視圖)| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | 編號 | ||
| 1D–4D | 35、32、28、25 | I | 驅動器的數據輸入 |
| 1R–4R | 36、33、29、26 | O | 接收器的數據輸出 |
| 1A–4A | 47、3、9、13 | 總線 I/O | M-LVDS 總線同相輸入/輸出 |
| 1B–4B | 48、4、10、14 | 總線 I/O | M-LVDS 總線反相輸入/輸出 |
| GND | 6、7、18、23、27、31、34、38、43 | 電路接地所有 GND 引腳必須連接到接地端。 | |
| VCC | 2、11、15、16、24、37、45、46 | 電源電壓。所有 VCC 引腳必須連接到電源。 | |
| 1RE–4RE | 40、42、19、21 | I | 接收器啟用,低電平有效,啟用單獨的接收器。當該引腳保持懸空時,該引腳將在內部上拉至邏輯高電平。 |
| 1DE–4DE | 1、5、8、12 | I | 驅動器啟用,高電平有效,啟用單獨的驅動器。當該引腳保持懸空時,該引腳將在內部下拉至邏輯低電平。 |
| 1FSEN–4FSEN | 39、41、20、22 | I | 失效防護啟用引腳。當該引腳保持懸空時,該引腳將在內部上拉至邏輯高電平。 該引腳為相應的通道啟用 2 類接收器。 xFSEN = L → 1 類接收器輸入 xFSEN = H → 2 類接收器輸入 |
| PDN | 30 | I | 關斷引腳。當該引腳保持懸空時,該引腳將在內部下拉至邏輯低電平。 當 PDN 為高電平時,器件上電。 當 PDN 為低電平時,器件會覆蓋所有其他控制并斷電。所有輸出均為高阻態。 |
| NC | 17 | 未連接 | |
| NC | 44 | 未連接。內部 TI 測試引腳。該引腳必須保持未連接狀態。 | |
| PowerPAD? | – | 連接到 GND | |
| 接收器 | 驅動器 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 輸入(1) | 接收器類型 | 輸出(1) | 輸入(1) | 輸出(1) | ||||||
| VID = VA – VB | PDN | FSEN | RE | R | D | DE | A | B | ||
| VID > 35mV | H | L | L | 1 類 | H | L | H | L | H | |
| ?35mV ≤ VID ≤ 35mV | H | L | L | 1 類 | ? | H | H | H | L | |
| VID < 35mV | H | L | L | 1 類 | L | 開路 | H | L | H | |
| X | 開路 | Z | Z | |||||||
| VID > 135mV | H | H | L | 2 類 | H | X | L | Z | Z | |
| 65mV ≤ VID ≤ 135mV | H | H | L | 2 類 | ? | |||||
| VID < 65mV | H | H | L | 2 類 | L | |||||
| 開路 | H | L | L | 1 類 | ? | |||||
| 開路 | H | H | L | 2 類 | L | |||||
| X | H | X | H | X | Z | |||||
| X | H | X | 開路 | X | Z | |||||
| X | L | X | X | X | Z | |||||
