可以使用兩種方法在同步系統中發送數據：集中式同步系統時鐘 (CSSC) 和源同步系統時鐘 (SSSC)。CSSC 系統使用來自集中源的時鐘信號來同步不同模塊之間的數據傳輸。CSSC 系統的關鍵要求是數據發送和接收在單個時鐘周期內完成。最大工作頻率是可確保實現有效數據發送和接收的最短時鐘周期的倒數。SSSC 系統通過同時發送時鐘和數據信號來消除傳輸介質、背板或電纜上的飛行時間來實現更高的工作頻率。在 SSSC 系統中，最大工作頻率受時鐘和數據之間可能存在的累積偏移的限制。背板上數據的絕對飛行時間不會對工作頻率產生限制，這與 CSSC 一樣。

SN65MLVD082 可設計用于連接數據和時鐘，以支持源同步系統時鐘 (SSSC) 運行。其額定數據發送速率高達 250Mbps，時鐘頻率高達 125MHz。圖 7-1 顯示了 M-LVDS 收發器支持的 SSSC 架構示例。SN65MLVD206 是一款單通道收發器，用于在模塊之間傳輸主系統時鐘。然后重定時單元應用于主系統時鐘，從而為子系統同步處理生成本地時鐘。系統運行數據（或控制）和子系統時鐘信號由模塊 1 上的數據處理單元（如微處理器、FPGA 或 ASIC）生成，并通過 SN65MLVD082 發送至從模塊。在以更高的 SSSC 子系統時鐘頻率通過背板傳輸并行控制數據時，此類設計配置很常見。子系統時鐘頻率與數據處理單元的工作頻率保持一致，從而同步不同單元之間的數據傳輸。

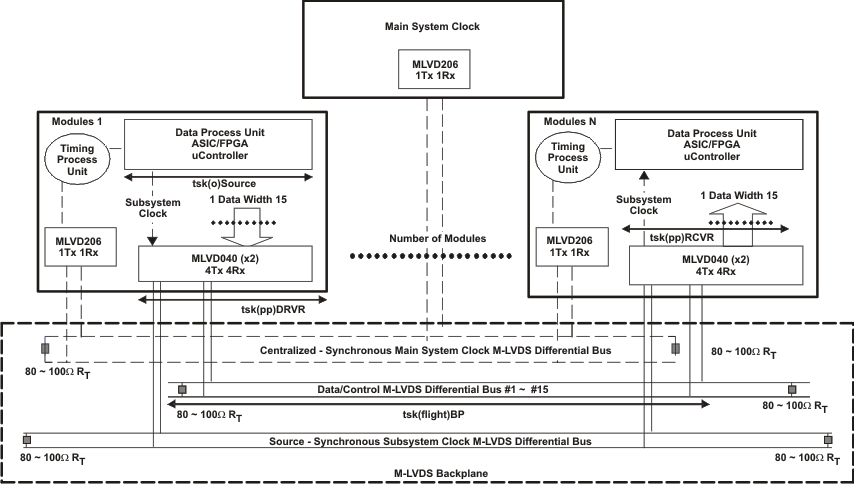

圖 7-1 使用差分 M-LVDS 執行源同步系統時鐘分配

可以使用方程式 1 來計算透明模式下的最大 SSSC 頻率：

在本例中，接收器側的設置時間和保持時間由數據處理單元 FPGA 或 ASIC 決定。如果考慮數據僅通過收發器，則在使用以下數據時，一般計算結果為 238MHz：

t_sk(o)Source = 2ns – 數據處理單元的輸出偏移（數據位或時鐘和數據位之間的任何偏移）

t_sk(pp)DRVR = 0.6ns – SN65MLVD040 的驅動器器件間偏移

t_sk(flight)BP = 0.4ns – 背板上數據和時鐘之間的傳播延遲偏移

t_sk(pp)RCVR = 1ns – SN65MLVD040 的接收器器件間偏移

上面計算的 238MHz 最大運行速度僅根據數據和時鐘偏移確定。計算最大運行速度時的另一個重要考慮因素是輸出轉換時間?？梢允褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#SLLS5815260">方程式 2 來計算轉換時間限制運行速度：

方程式 2.

在使用 SN65MLVD040 的典型轉換時間 1.4ns 的情況下，可以支持 170MHz 的轉換時間限制工作頻率。

除了可保證的 SSSC 高工作頻率之外，SN65MLVD040 還具有其他 M-LVDS 總線收發器可提供的其他優勢：

• 由于使用低電壓差動接收器消除共模噪聲，因此系統運行穩定可靠
• 差分信號帶來的低 EMI 輻射噪聲可提高通過背板的信號完整性
• 單端接傳輸線路易于設計和實施
• 工作模式和空閑模式下的低功耗可最大程度地減少每個模塊上的散熱問題

在密集背板設計中，這些優勢對于提高整個系統的性能非常重要。
