8.1.4.1.4 引線間距
引線間距取決于多個因素；然而，可承受的耦合量通常決定了實際的間距。低噪聲耦合需要 LVDS 鏈路的差分對之間緊密耦合，以從電磁場消除中獲益。布線應采用 100Ω 差分，并以最符合此要求的方式進行耦合。此外，差分對的電氣長度應保持一致，以確保差分對平衡，從而更大程度地減少偏差和信號反射的問題。
如果兩條單端布線相鄰，應使用 3W 規則。該規則規定，兩條布線之間的距離應當大于單條布線寬度的兩倍；若從布線中心到中心測量，則應大于單條布線寬度的三倍。這種增加的間距可以有效地降低串?dāng)_的可能性。無論是邊沿耦合還是寬側耦合，相鄰 LVDS 差分對之間的間隔都應采用相同的規則。

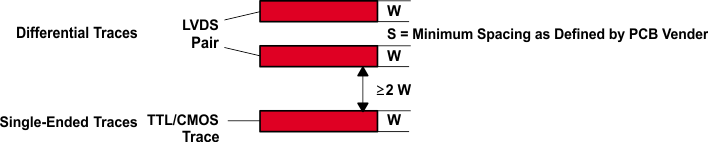

圖 8-9 單端和差分布線的 3W 規則（頂視圖）用戶在使用自動布線工具時應格外謹慎，因?yàn)樵摴ぞ卟⒎强偰芸紤]到所有影響串?dāng)_和信號反射的因素。例如，最好避免 90° 轉彎，以避免信號路徑中的不連續性。使用連續 45° 轉彎可盡量減少反射。
