ZHCSNR9 November 2021 BQ25173
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
- 6 規格
- 7 詳細說明
- 8 應用和實施
- 9 電源相關建議
- 10布局
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSG|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
3 說明
BQ25173 是一款集成式 800mA 線性充電器，適用于面向空間受限型應用的 1-4 芯超級電容器。該器件具有為超級電容器充電的單電源輸出?？梢詫⑾到y(tǒng)負載與超級電容器并聯；充電電流由系統和超級電容器共享。
在充電期間，內部控制環路會監視 IC 結溫并在超過內部溫度閾值 TREG 時減小充電電流。此功能可為完全放電的超級電容器提供快速充電。
充電器功率級和充電電流感測功能均完全集成。該充電器具有高精度電流和電壓調節環路功能、充電狀態顯示和充電功能控制。充電電壓和快速充電電流可通過外部電阻編程設定。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| BQ25173 | WSON (8) | 2.0mm x 2.0mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

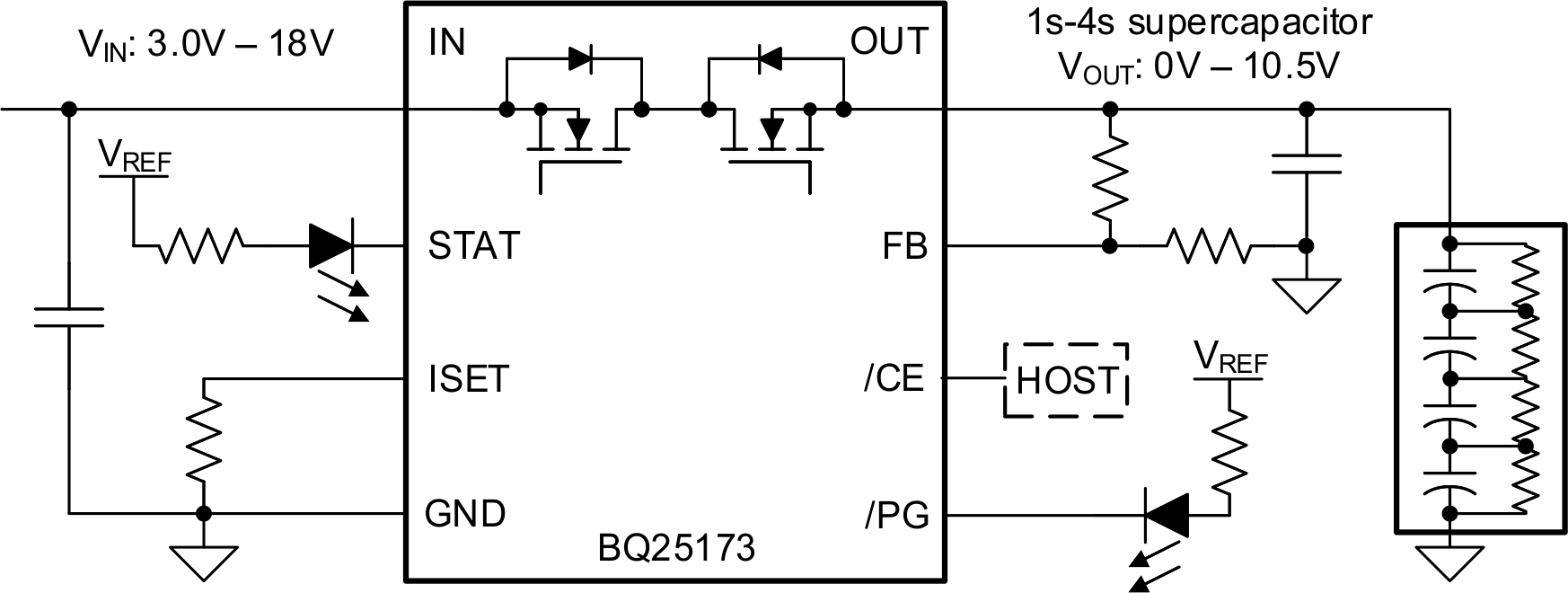

簡化版原理圖
