7.3.5.2 輸出過流保護 (OUT OCP)
在正常運行期間，OUT 電流應調節至 ISET 編程值。但是，如果 ISET 引腳上發生短路，OUT 電流可能會上升到意外的電平。如果 OUT 引腳上的電流超過 IOUT_OCP，器件會在抗尖峰脈沖 tOUT_OCP_DGL 后關閉，并且器件會保持閉鎖狀態。需要輸入電源或 CE 引腳切換才能重新啟動操作。

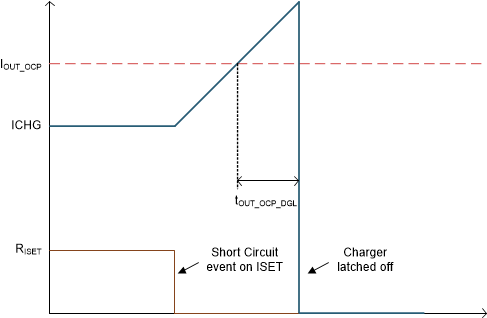

圖 7-3 過流保護
