7.1 概述
該器件具有為超級電容器充電的單電源輸出?？梢詫⑾到y(tǒng)負載與超級電容器并聯；充電電流由系統和超級電容器共享。
該充電器設計為從輸入到輸出具有單一路徑，可為超級電容器充電。在施加有效的輸入電源時，會檢查 ISET 引腳是否存在短路/開路。
該器件會嘗試以快速充電電流設置為超級電容充電，電壓從完全放電 (0V) 上升到可編程穩壓電壓 VREG。在超級電容器電壓較低時進行快速充電，IC 中的功耗最大。如果 IC 溫度達到 TREG，IC 會進入熱調節并根據需要減小充電電流，以防止溫度進一步升高?？焖俪潆婋娏魍ㄟ^ ISET 引腳進行編程。圖 7-1 展示了具有熱調節功能時的典型超級電容器充電曲線。在較低的快速充電設置下，IC 的結溫低于 TREG 并且不進入熱調節。
一旦超級電容器充電至穩壓電壓，電壓環路就會進行控制，并在電流逐漸減小到零時將電壓保持在穩壓電壓。鋰離子電池充電器中沒有電流終止閾值。
更多詳細信息，請參閱節 7.3。

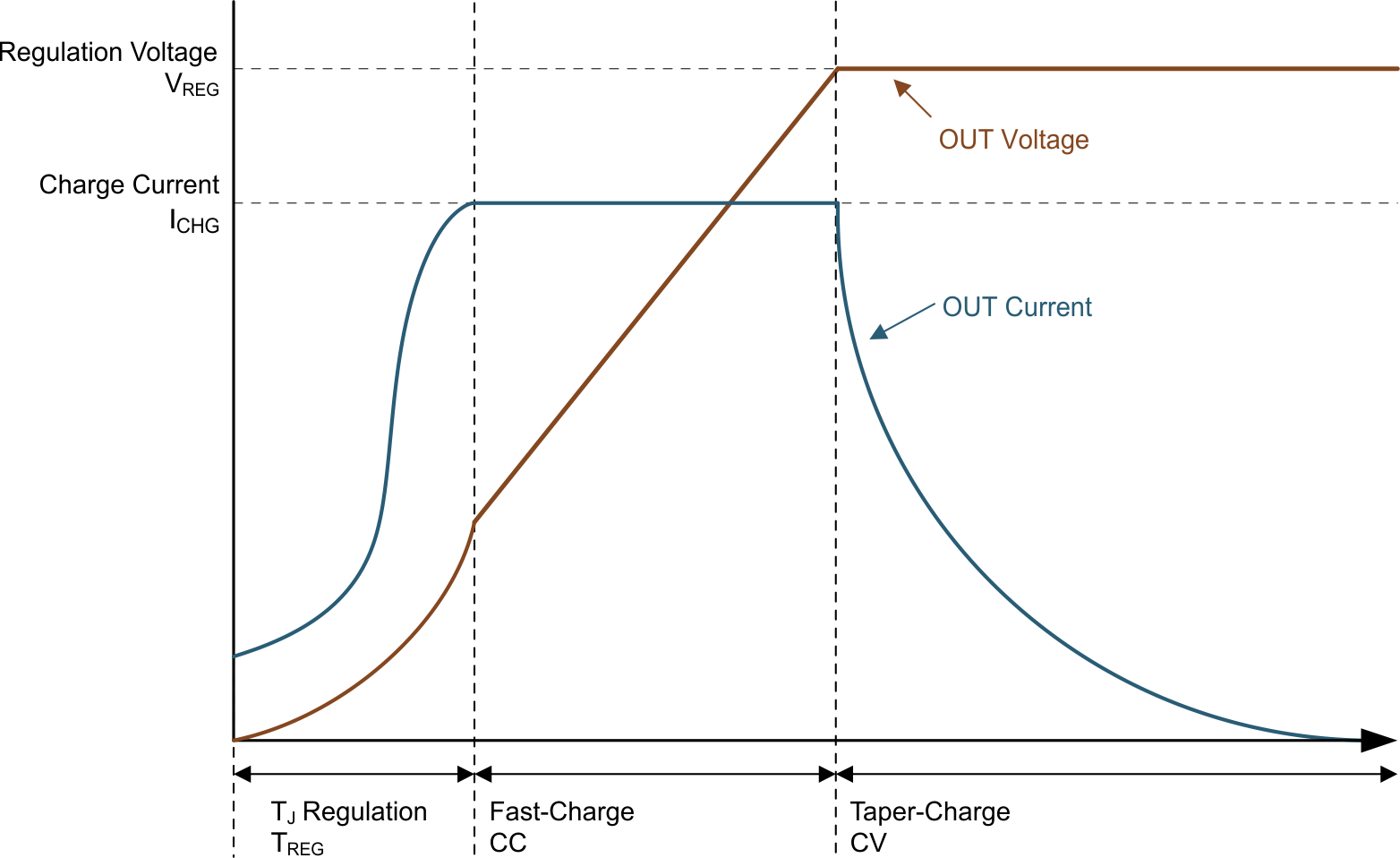

圖 7-1 具有熱調節功能時的超級電容器充電曲線
