ZHDA029 January 2026 UCD91160 , UCD91320
2.1 電阻值和調節范圍
當裕量 PWM 占空比為 0 和 100% 時，會分別出現最大和最小 Vout。圖 2-1顯示了等效電路。帶有裕量調節電路的最小和最大輸出電壓分別根據 方程式 2 和 方程式 3 推導得出。

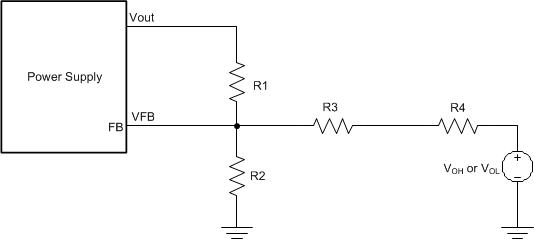

圖 2-1 最大和最小 Vout 下的等效電路方程式 1.
方程式 2.
方程式 3.
其中
- Vout,nom 是由電阻分壓器值確定的額定輸出電壓
- VOH 是 PWM 高電平輸出電壓
- VOL 是 PWM 低電平輸出電壓
- Vref 是電源的參考電壓
根據 方程式 2 和 方程式 3，R3 和 R4 的總和由所需的裕量低值或裕量高值決定，以較小的 R3+R4 值為準。方程式 4 和 方程式 5 可用于分別計算裕量低和裕量高場景的 R3+R4 值。
方程式 4.
方程式 5.
當某些應用中不存在 R2 時，上述公式仍然適用。
