ZHDA029 January 2026 UCD91160 , UCD91320
2.4 對電源正常運行的影響
當不處于裕量或有源修整模式時，裕量 DPWM 引腳處于高阻抗?fàn)顟B(tài)。R3 和 C1 形成的分支與 R2 并聯，如 圖 2-7 所示。

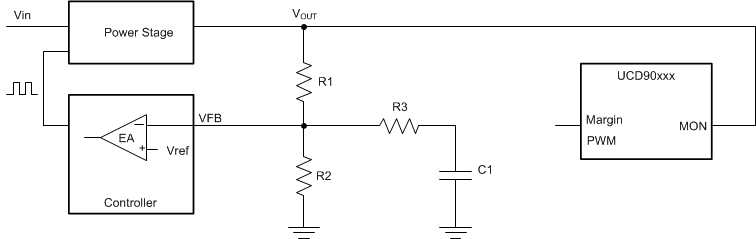

圖 2-7 正常運行下的等效電路假設控制器中的誤差放大器是理想的運算放大器，則 VFB 為一個等于參考電壓的直流電壓。在這種情況下，沒有小信號電流流過 R3-C1 分支，因此對電源函數的環路傳遞沒有影響。
實際誤差放大器的增益帶寬積有限，但交叉頻率下的運算放大器增益必須仍大于 100。考慮在交叉頻率處 Vout 上存在電壓干擾的情況。由于閉環增益在交叉頻率處為 1，而誤差放大器的增益仍為 100，因此 VFB 上的電壓干擾約為 Vout 上的 1/100。假設 R3=10 R1，流經 R3 的小信號電流僅為流經 R1 的 0.1%。因此，R3-C1 分支對電源傳遞函數的影響可以忽略不計。
