ZHCU889 April 2022 TPSI3050 , TPSI3050-Q1 , TPSI3052 , TPSI3052-Q1
2.3.2.1 TMP392
TMP392 器件屬于超低功耗、雙通道、電阻器可編程溫度開關系列，可在 30°C 至 130°C 范圍內對系統過熱事件進行保護和檢測。TMP392 可提供雙路過熱（熱和溫）檢測。跳閘溫度 (TTRIP) 和熱遲滯 (THYST) 選項可由兩個位于 SETA 和 SETB 引腳上的 E96 系列電阻器（1 % 容差）進行編程。通道 A 電阻器的阻值范圍為 1.05 K? 至 909 K?，具有 48 個不同阻值。通道 B 電阻器的阻值范圍為 10.5 K? 至 909 K?。
SETA 輸入的接地電阻器值可設置通道 A 的 TTRIP 閾值。SETB 輸入的接地電阻器值可設置通道 B 的 TTRIP 閾值，兩個通道的 THYST 選項可設置為 5 °C 或 1 °C，以防止發生不需要的數字輸出切換。當 SETB 輸入接地，通道 A 運行時具有 20 °C 的遲滯。
TMP392 的特性：
- 電阻可編程溫度跳閘點
- 雙路輸出選型
- 超低功耗
- 開漏輸出

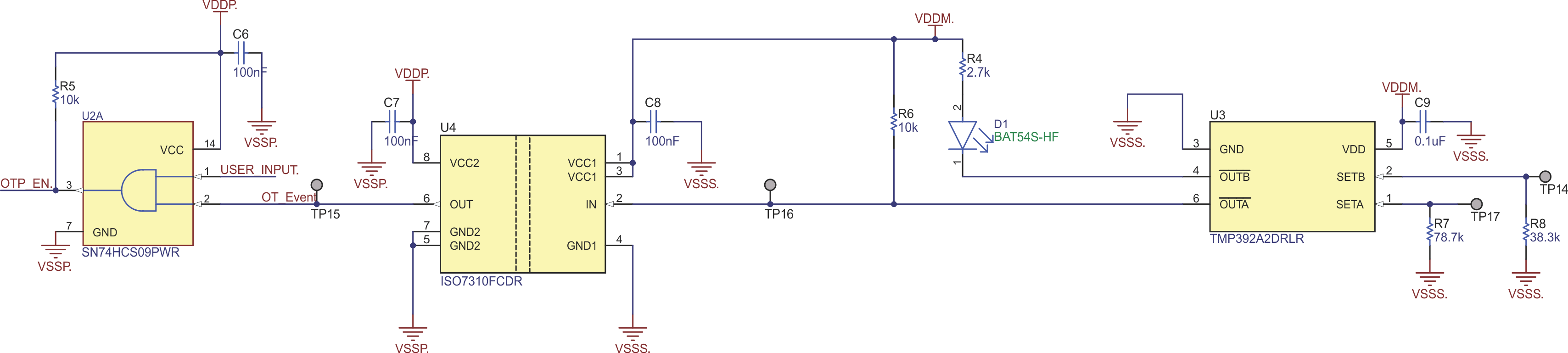

圖 2-5 過熱檢測電路在此設計中，選擇了雙重過熱保護，這樣當溫度在 60°C 至 90°C 之間時，通過紅色 LED 提供可視警告。本設計選用的 LED 為 LSL29K-G1H2-1-Z，僅需 2 mA 即可提供高發光強度。TPSI3050-Q1 可提供最大 50 mW 的功率，必須為輔助電路謹慎分配。當溫度高于 90°C 時，電路會立即斷開負載。通道 A (HOT) 溫度通過 SETA 和接地之間的 78.7 kΩ 電阻器設置為在 90°C 時跳閘，而通道 B (WARM) 通過在 SETB 和接地之間連接的 38.3 kΩ 電阻器設置為在 60°C 時跳閘。SETB 上的 38.3 kΩ 電阻器還將兩個通道的遲滯設置為 5°C。
