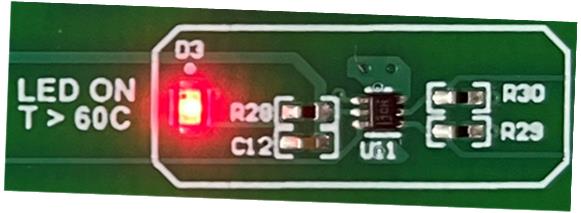

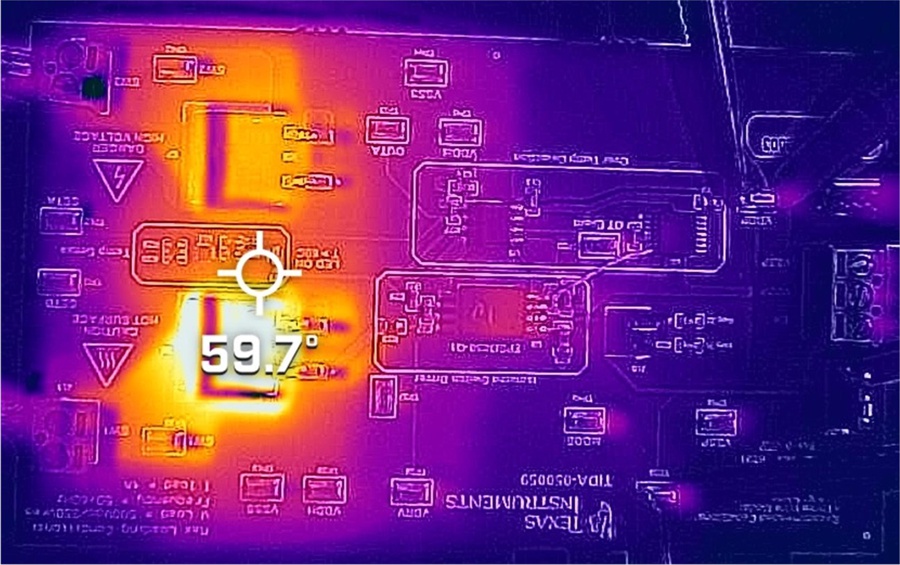

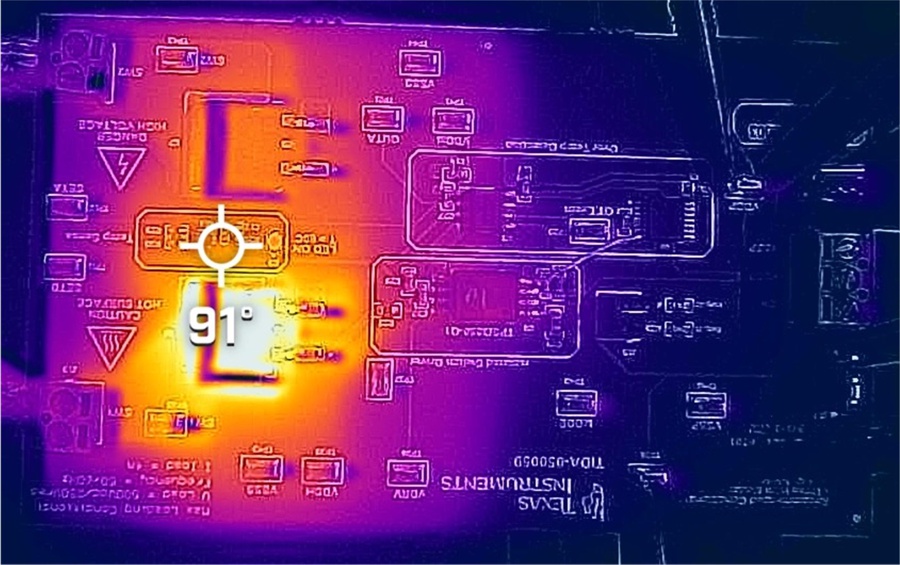

3.3 測試結果

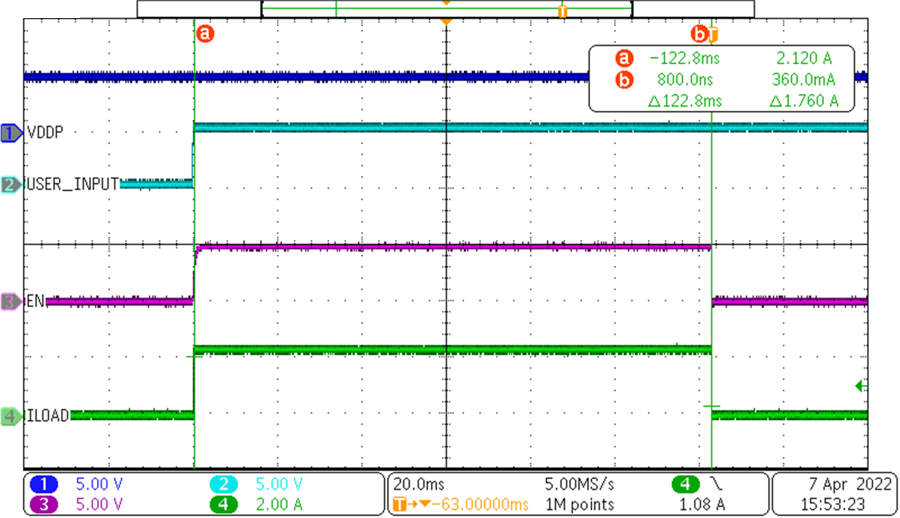

圖 3-2 顯示了負載電流 (ILOAD) 大于或等于 2A 并且設計在斷開負載之前實現了至少 100 ms 的延遲。從示波器捕獲可以看出，延遲大于 100ms。這是因?yàn)榕c門的負擺幅閾值可以在 0.9V 到 2.2V 之間。選擇最大值 2.2V 進行計算，以確保延遲大于或等于 100 ms。
- VDDP 是初級側的電源。
- USER_INPUT 是用戶在需要連接負載時提供的輸入。
- EN 是 TPSI3050-Q1 的使能輸入。
- ILOAD 是通過負載的電流。
圖 3-2 100 ms 延遲負載斷開的示波器捕獲圖 3-3 顯示了當檢測到大于 5A 的電流之時的電路行為。電流負載增加到 5A 以上，過流保護以 6.3 μs 的最小傳播延遲斷開負載。
圖 3-3 即時負載斷開連接的示波器捕獲
