AMC23C14 是一款響應時間短的雙路隔離式窗口比較器。開漏輸出與輸入電路由抗電磁干擾性能極強的隔離柵隔開。該隔離柵經認證可提供高達 5 kV_RMS 的增強型電隔離，符合 UL1577 標準，并且可支持最高 1 kV_PK 的工作電壓。

兩個比較器的窗口電壓都以 0V 為中心，這表示如果正向或負向輸入超出閾值，則比較器發現發生跳變。一個比較器具有 ±300 mV 的固定閾值，第二個比較器通過單個外部電阻器具有 ±20 mV 至 ±300 mV 的可調閾值。

AMC23C14 的特性：

• 高側電源具有寬電壓范圍：3V 至 27V
• 低側電源電壓范圍：2.7V 至 5.5V
• 雙路窗口比較器：
  • 窗口比較器 1：±20 mV 至 ±300 mV 可調閾值
  • 窗口比較器 2：±300 mV 固定閾值
• 傳播延遲：290 ns（典型值）
• 高 CMTI：15 kV/μs（最小值）
• 開漏輸出

對于 VDD1 和 VDD2，建議添加一個與低 ESR、1 μF 電容器并聯的低 ESR、100 nF 電容器。TPSI3050-Q1 通過具有 5V 電壓軌的 VDDM 引腳在 HV 側為 AMC23C14 供電。TPSI3050-Q1 的這一特性降低了系統復雜性和成本，并減少了布板空間。

AMC23C14 是一款雙窗口比較器，可用于提供兩級過流保護。在許多應用中，系統在最初連接到負載時需要維持浪涌電流。使用兩級過流保護可以在很短的時間內允許較大的浪涌電流，并在發生短路事件時保護系統。此參考設計使用第二個比較器的可調節閾值，支持 2A 至 5A 之間的電流至少持續 100 ms。如果浪涌電流持續超過 100 ms，負載會斷開連接。100 ms 的延遲是通過一個簡單的 RC 時間常數來實現的。但是，如果過電流超過 5A，負載會立即斷開連接。即時負載斷開是使用第一個比較器的固定閾值來實現的。以下各節詳細介紹了兩級保護的設計。

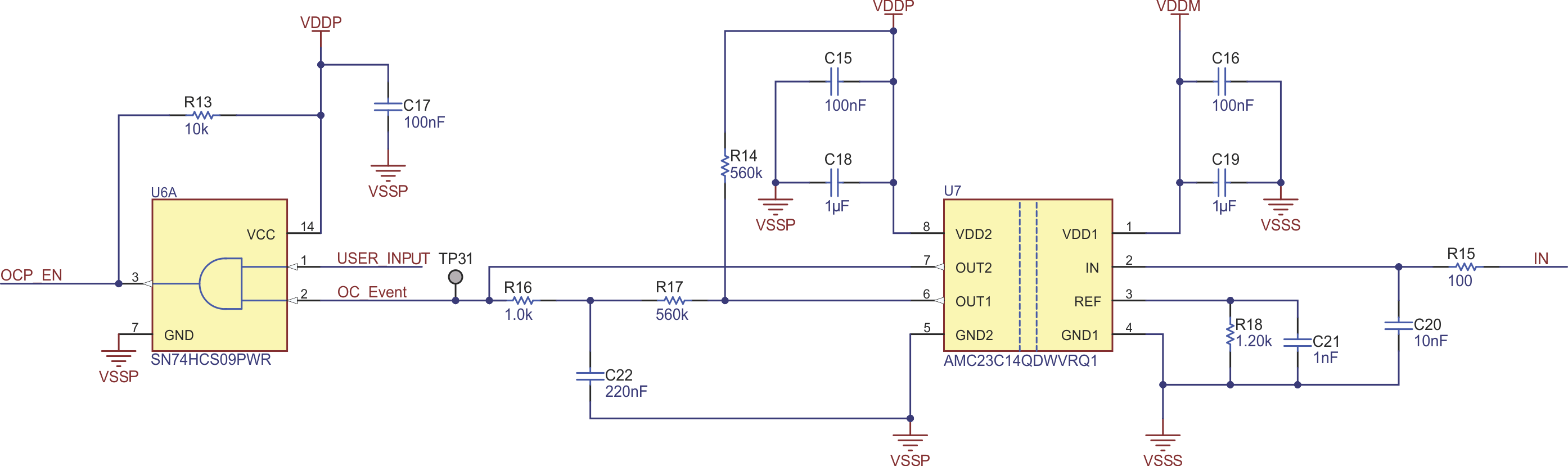

圖 2-3 過流檢測電路
