3 說明
TMP9A00-EP 器件是采用微型 5 引腳 SC70 封裝的 CMOS 精確模擬輸出溫度傳感器。TMP9A00-EP 的電源電壓為 1.8V 至 5.5V，電源電流為 4μA 時，可在 -55°C 至 150°C 的溫度范圍內運行。當工作溫度范圍為 15°C 至 130°C 時，工作電壓可低至 1.8V。線性傳遞函數的斜率為 –11.77mV/°C（典型值），0°C 時輸出電壓為 1.8639V（典型值）。TMP9A00-EP 在 –55°C 至 130°C 范圍內具有 ±2.5°C 的精度 A，在 130°C 至 150°C 范圍內具有 ±3.5°C 的精度。
TMP9A00-EP 的 4μA（最大值）電源電流將器件的自發熱限制在 0.01°C 以下。當 V+ 低于 0.5V 時，器件處于關斷模式，功耗低于 20nA（典型值）。
TMP9A00-EP 采用 5 引腳 SC70 封裝，可降低所需的總體布板空間。
器件信息
| 器件型號 | 封裝 | 封裝尺寸（NOM） |
|---|---|---|
| TMP9A00-EP | SC70 (5) | 2.00mm × 1.25mm |
器件框圖

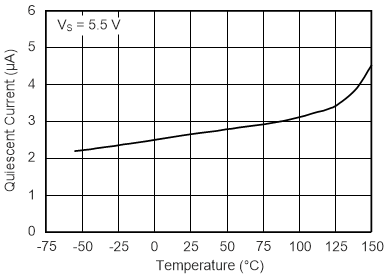

器件靜態電流與溫度間的關系
