8.1.1 輸出驅動和容性負載
在高噪聲環境中使用 TMP9A00-EP 時，在輸出端到接地之間添加一個電容器和一個串聯電阻器，對輸出濾波，如圖 8-1 所示。TMP9A00-EP 可以驅動高達 1nF 的負載電容，并支持拉出和灌入 600μA 電流。在灌入和拉出 600μA 電流時，1nF 至 10μF 范圍內的容性負載需要一個 150? 串聯輸出電阻器來實現穩定的溫度測量。灌入電流時和拉出電流時，TMP9A00-EP 的輸出阻抗通常分別為 10Ω 和小于 1Ω，如圖 6-1 所示。
A. 可能需要一個串聯電阻器 (R)，具體取決于電容值 (C) 以及從 TMP9A00-EP 輸出端汲取的拉電流和灌電流大小。

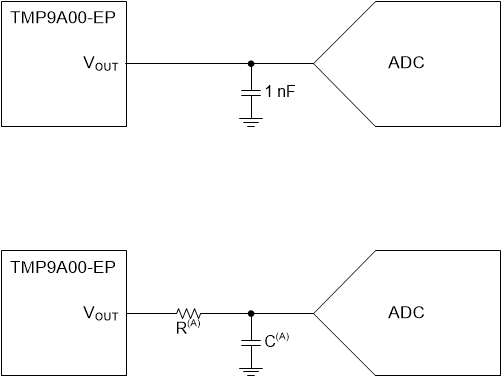

圖 8-1 TMP9A00-EP 輸出濾波
