8.4.3.2 TX 180° 脈沖移位
如圖 8-15 所示，發送器塊可以在 TX 信號中的某個位置添加 180° 移位。脈沖移位的位置由 CONFIG_4 寄存器中的 TX_PH_SHIFT_POS 字段設置，并允許生成特定的信號模式。

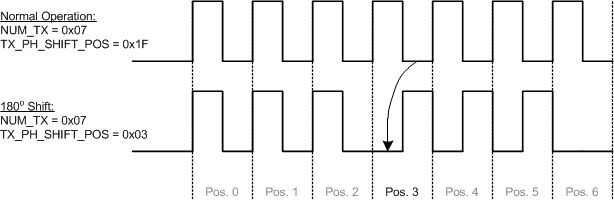

圖 8-15 發送器脈沖特征，180° 突發如圖 8-16 所示，啟用 TX 180° 脈沖移位具有將發送的脈沖數減少 1 的效果。

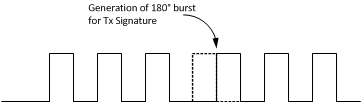

圖 8-16 發送器脈沖特征在某些情況下，180° 脈沖移位可能有助于改善換能器的關斷時間，從而抑制發送振鈴。
可以通過將 TX_PH_SHIFT_POS 設置為位置 31 來禁用 180° 脈沖移位。不建議將 180° 脈沖移位設置為位置 0 或 1。
