8.3.8.2 使用單個 RTD 進行溫度測量
通過將 CONFIG_3 寄存器中的 TEMP_MODE 位設置為 1，可以將溫度檢測塊配置為測量單個 RTD。當溫度測量以 PT1000 模式運行 (TEMP_RTD_SEL = 0) 時，第一個間隔對應于 RREF，第二個間隔是 RREF 上的冗余測量，應忽略不計，第三個間隔對應于 RTD1。圖 8-12 展示了該操作。

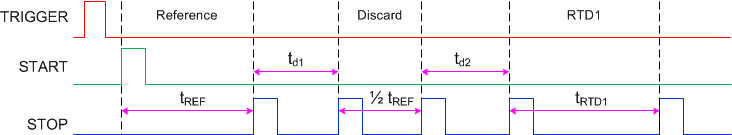

圖 8-12 使用單個 PT1000 進行溫度測量可以使用方程式 3 來計算 RTD1 的電阻?？梢允褂?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="GUID-8CB080C3-89CD-48BD-852D-6E257D6D9C83.html#SNAS6482477">方程式 4 和方程式 5 來近似計算測量之間的延時時間，但在本例中 td1 是 ? tREF 的函數，td2 是 tRTD1 的函數。
如果溫度測量以 PT500 模式運行 (TEMP_RTD_SEL = 1)，則第一個間隔是 RREF 上的冗余測量，應忽略不計，第二個間隔對應于 RREF，第三個間隔對應于 RTD1。圖 8-13 展示了該操作。

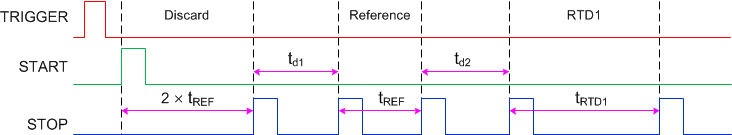

圖 8-13 使用單個 PT500 進行溫度測量可以使用方程式 3 來計算 RTD1 的電阻。可以使用方程式 4 和方程式 5 來近似計算測量之間的延時時間，但在本例中 td1 是 tREF 的函數，td2 是 tRTD1 的函數。
