6.3.6.1 揚聲器放大器增益選擇
數字增益和模擬增益的組合用于提供揚聲器放大器的總增益。如 圖 6-9 所示，TAS5802 的音頻路徑由數字音頻輸入端口、數字音頻路徑、數字到 PWM 轉換器 (DPC)、柵極驅動器級、D 類功率級和反饋環路組成，反饋環路將輸出信息反饋回 DPC 塊以校正輸出引腳上感知的失真?？偡糯笃髟鲆嬗蓴?shù)字增益（在數字音頻路徑中表示為 GDIG）和模擬增益（從模擬調制器 GANA 輸入端到揚聲器放大器功率級輸出端）組成。

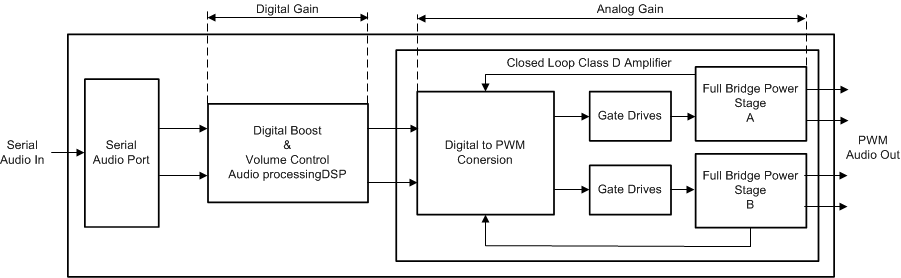

圖 6-9 揚聲器放大器增益如 圖 6-9 所示，數字音頻路徑中存在揚聲器放大器的第一個增益級。它由音量控制和數字增益塊組成。音量控制默認設置為 -3dB，其不會改變。對于寄存器 AGAIN 寄存器（偏移 = 54h）[復位 = 06h] AGAIN[4:0] 的所有設置，數字增益塊保持 -3dB。這些增益設置可確保輸出信號不會在不同的 PVDD 電平下削波。-3dBFS 輸出為 20.9V 峰值輸出電壓，建議用于 TAS5802 最大增益設置。
注： 考慮到該寄存器設置與 TAS58xx 系列其他器件兼容，AGAIN<4:0> 的默認值為 b'00000，此時模擬增益為 0dBFs，峰值電壓為 29.5V。由于 TAS5802 支持的最大 PVDD 電壓為 20V，因此在應用中需注意：推薦的最大增益電平為 -3dBFs，對應峰值電壓為 20.9V，此時 AGAIN<4:0> 應配置為 b'00110。
表 6-3 模擬增益設置
| AGAIN <4:0> | 增益 (dBFS) | 放大器輸出峰值電壓 (V) |
|---|---|---|
| 00000 | 0 | 29.5 |
| ……. | …….. | ……. |
| 00110 | -3.0 | 20.9 |
| ……. | …….. | ……. |
| 11111 | -15.5 | 4.87 |
