6.5.3.6 數據寫入命令
該器件可通過廣播和非廣播方式接收功能控制，具體取決于器件的配置。如果級聯器件具有相同的配置，則使用廣播。如果級聯器件具有不同的配置，則使用非廣播。其始終是首先發送 MSB，最后發送 LSB。對于 48 位 RGB 數據，必須首先傳輸藍色數據，然后傳輸綠色數據，最后傳輸紅色數據。
對于廣播，器件接收相同的數據，當器件識別廣播命令后，會將數據復制到其內部寄存器。通常，它用于寫入 FC0-FC13命令 LOD/LSD。

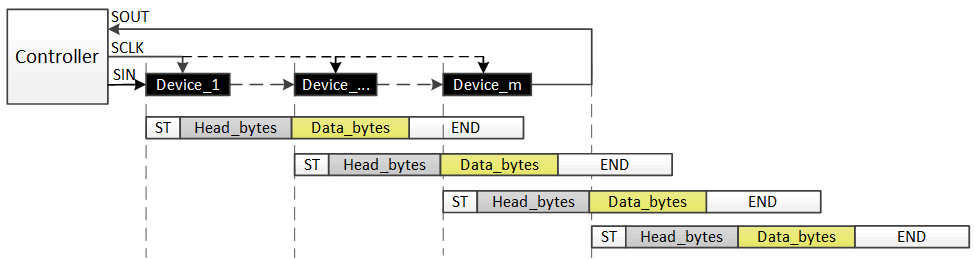

圖 6-18 使用廣播的數據寫入命令圖 6-19 顯示使用廣播的數據寫入命令的時序圖。

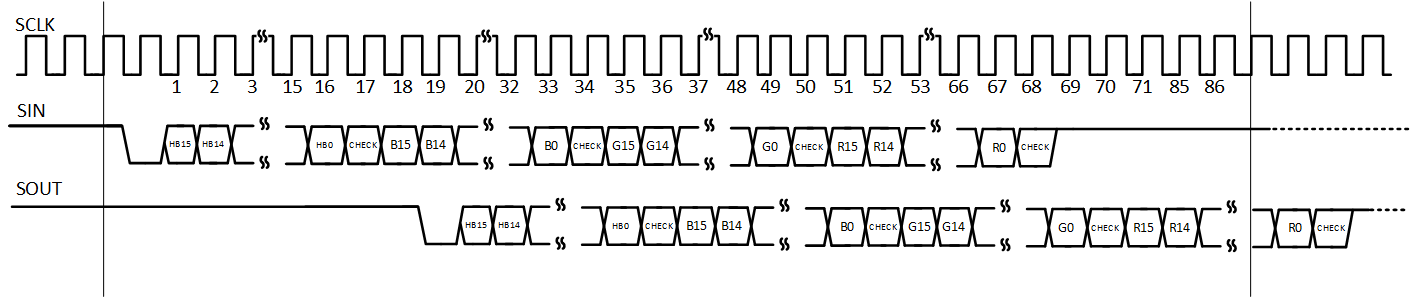

圖 6-19 使用廣播的數據寫入命令（時序圖）對于非廣播，器件接收不同的數據，控制器準備如圖所示的數據。在每條命令中，將一個像素數據寫入相應的器件。當?shù)谝粋€器件收到 END 時，其會切斷 END 之前的最后 51 位（3 × 17 位）數據，并將其余數據從 SDO 移出到第二個器件。同樣，當?shù)诙€器件從前一個器件收到 END 字節時，其會切斷 END 之前的最后 51 位（3 × 17 位）數據，并將其余數據移出到下一個器件。通常，其用于寫入 SRAM 命令 (WRTGS)。有關如何將幀數據寫入存儲器組的詳細信息，請參閱將幀數據寫入存儲器 Book。

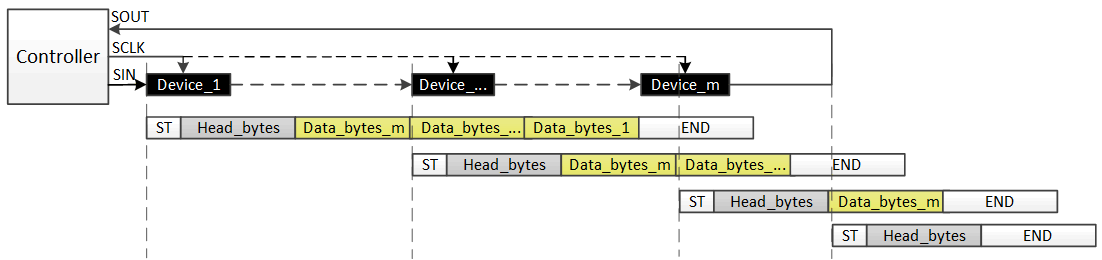

圖 6-20 使用非廣播的數據寫入命令圖 6-21 顯示使用非廣播的數據寫入命令的時序圖。
圖 6-21 使用非廣播的數據寫入命令（時序圖）
