6.5.2 CCSI 幀格式
圖 6-14 定義了命令和數據傳輸?shù)母袷健Ｒ粠杏兴姆N狀態。
- 空閑：SCLK 始終存在且連續，DIN 始終為高電平。
- START: DIN 在空閑狀態后從高電平變?yōu)榈碗娖健?/li>
- DATA:
- Head_bytes：這是命令標識符，包含一個 16 位數據和一個校驗位。其可以是寫入命令 ID 或讀取命令 ID（有關更多詳細信息，請參閱寄存器映射）。
- Data_bytes_N：第 N 個數據字節，包含 3 × 17 位數據，每個 17 位數據包含一個 16 位數據字和一個校驗位。N 是數據鏈中級聯的器件數。
- END：該器件會識別 DIN 上的連續 18 位高電平，然后返回空閑狀態。
- 校驗位：校驗位（第 17 位）的值不是 第 16 位的值，以避免持續 18 位高電平（與 END 區分開來）。

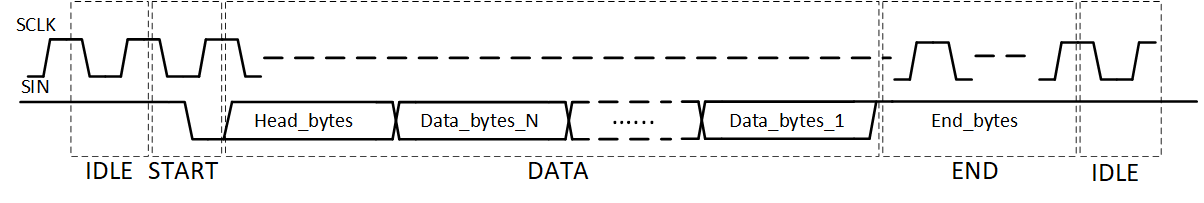

圖 6-14 CCSI 幀空閑狀態不是必需的，這意味著下一幀的 START 狀態可以連接到當前幀的 END 狀態。
