ZHCSXU8 February 2025 LP5892-Q1
PRODUCTION DATA
4 引腳配置和功能

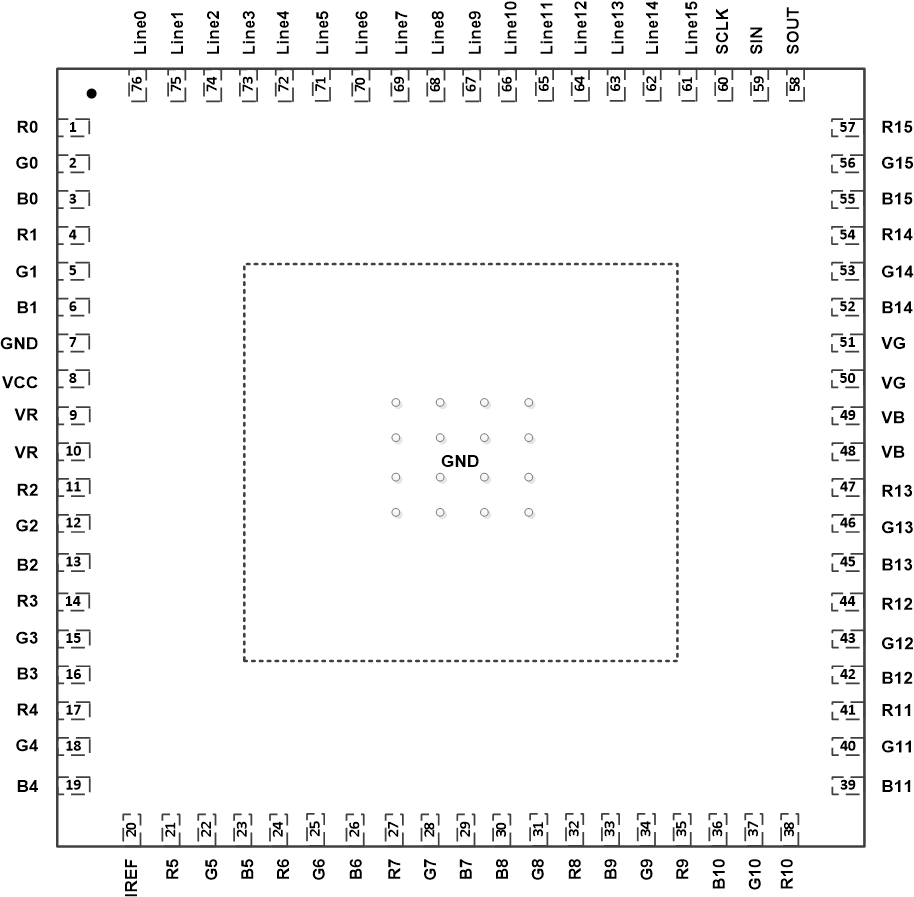

圖 4-1 LP5892-Q1 RRF 封裝 76 引腳 VQFN（帶有外露散熱焊盤）（頂視圖） 表 4-1 引腳功能
| 引腳 | I/O | 說明 | |
|---|---|---|---|
| 名稱 | RRF 編號 | ||
| IREF | 20 | I | 引腳用于設置最大恒流值。在 IREF 和 GND 之間連接一個外部電阻器可設置每個恒流輸出通道的最大電流。當該引腳直接連接到 GND 時，所有輸出都被強制關閉。必須將這個外部電阻器放置在靠近器件的位置。 |
| VCC | 8 | I | 器件電源 |
| VR | 9、10 | I | 紅色 LED 電源 |
| VG | 51、50 | I | 綠色 LED 電源 |
| VB | 49、48 | I | 藍色 LED 電源 |
| R0-R15 | 1、4、11、14、17、21、24、27、32、35、38、41、44、47、54、57 | O | 紅色 LED 恒流輸出 |
| G0-G15 | 2、5、12、15、18、22、25、28、31、34、37、40、43、46、53、56 | O | 綠色 LED 恒流輸出 |
| B0-B15 | 3、6、13、16、19、23、26、29、30、33、36、39、42、45、52、55 | O | 藍色 LED 恒流輸出 |
| LINE0-LINE15 | 76、75、74、73、72、71、70、69、68、67、66、65、64、63、62、61 | O | 掃描線 |
| SCLK | 60 | I | 時鐘信號輸入引腳 |
| SIN | 59 | I | 串行數據輸入引腳 |
| SOUT | 58 | O | 串行數據輸出引腳 |
| GND | 7 | — | 電源接地參考 |
| 散熱焊盤 | — | — | 電路板上的散熱焊盤和 GND 引腳必須連接在一起。 |
