7.4.1 布局指南
電路板布局布線對于開關電源的正常運行至關重要。首先，接地平面面積必須足以散熱。其次，必須遵循適當?shù)闹改弦越档烷_關噪聲的影響。開關模式轉換器是非?？焖俚拈_關器件。在此種情況下中，輸入電流的快速增加和寄生引線電感會產生不必要的 L di/dt 噪聲尖峰。該噪聲的幅度往往隨著輸出電流的增加而增加。這種噪聲可能會轉化為電磁干擾 (EMI)，并且還會導致器件性能出現問題。因此，在布局布線時必須小心謹慎，盡量減少這種開關噪聲的影響。最重要的布局布線規則是保持交流電流環路盡可能小。圖 7-8 展示了降壓轉換器的電流流動。頂部原理圖中的虛線表示頂部開關導通狀態期間的電流。中間的原理圖顯示了頂部開關關斷狀態期間的電流流動。底部原理圖展示的電流被稱為交流電流。這些交流電流是最關鍵的電流，因?yàn)樗鼈儠?huì)在非常短的時間內發生變化。底部原理圖中的虛線應盡可能短，盡可能寬。這也會產生一個小的環路面積，從而降低環路電感。為避免布局引起功能問題，請查看 PCB 布局示例。如果按示例所示放置 LM2679 器件、旁路電容器、肖特基二極管、RFBB、RFBT 和電感器，即可實現理想效果。請注意，在所示的布局中，R1 = RFBB 并且 R2 = RFBT。TI 還建議使用 2 盎司或更重的銅板，以幫助散熱并減少電路板布線的寄生電感。如需更多信息，請參閱應用手冊 AN-1229 SIMPLE SWITCHER? PCB 布局指南。

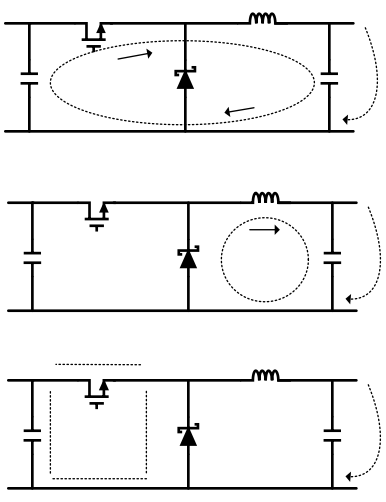

圖 7-8 降壓轉換器上的典型電流流動
