5.10 典型特性
圖 5-1 標準化輸出電壓

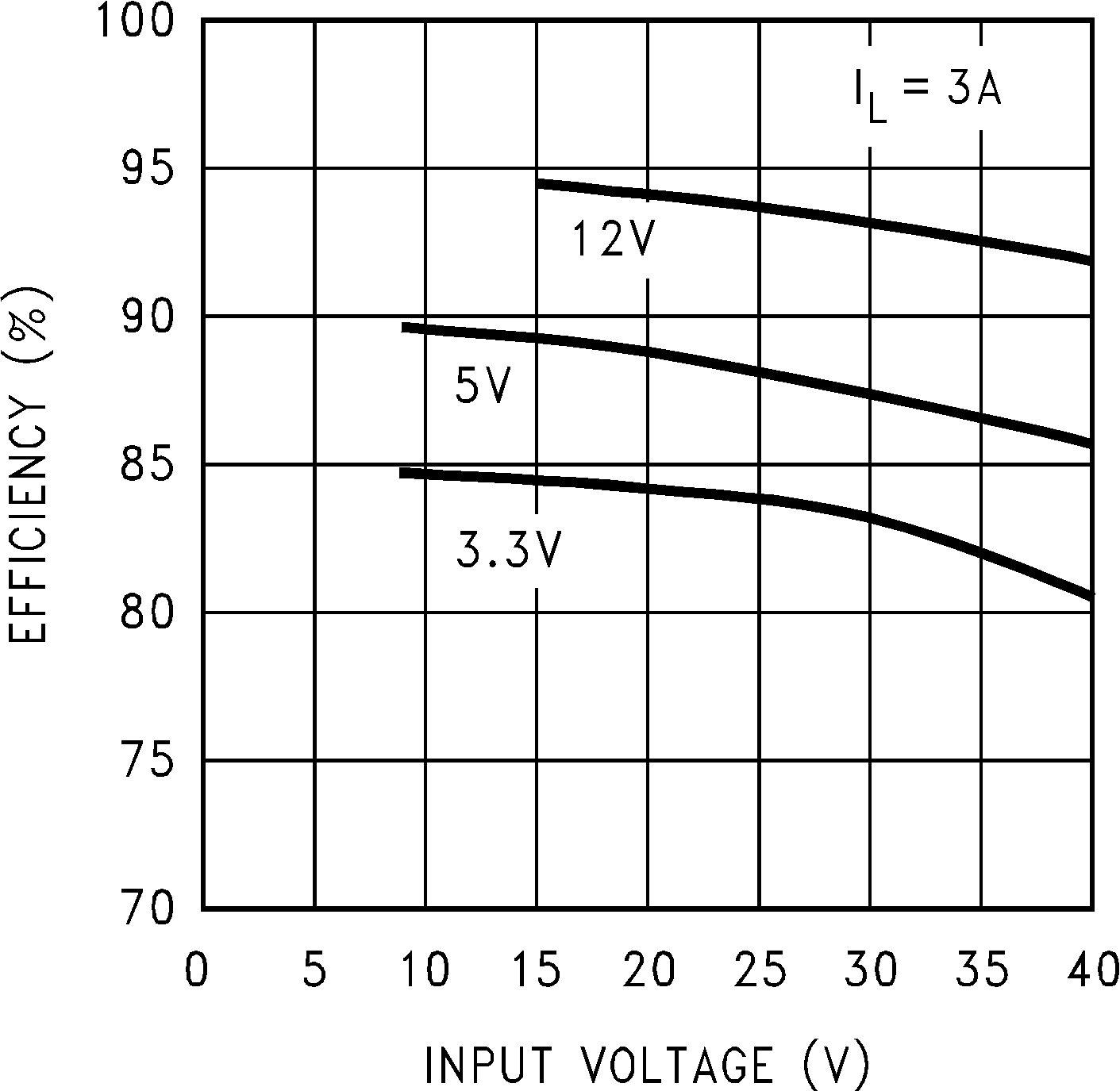

圖 5-3 效率與輸入電壓之間的關系

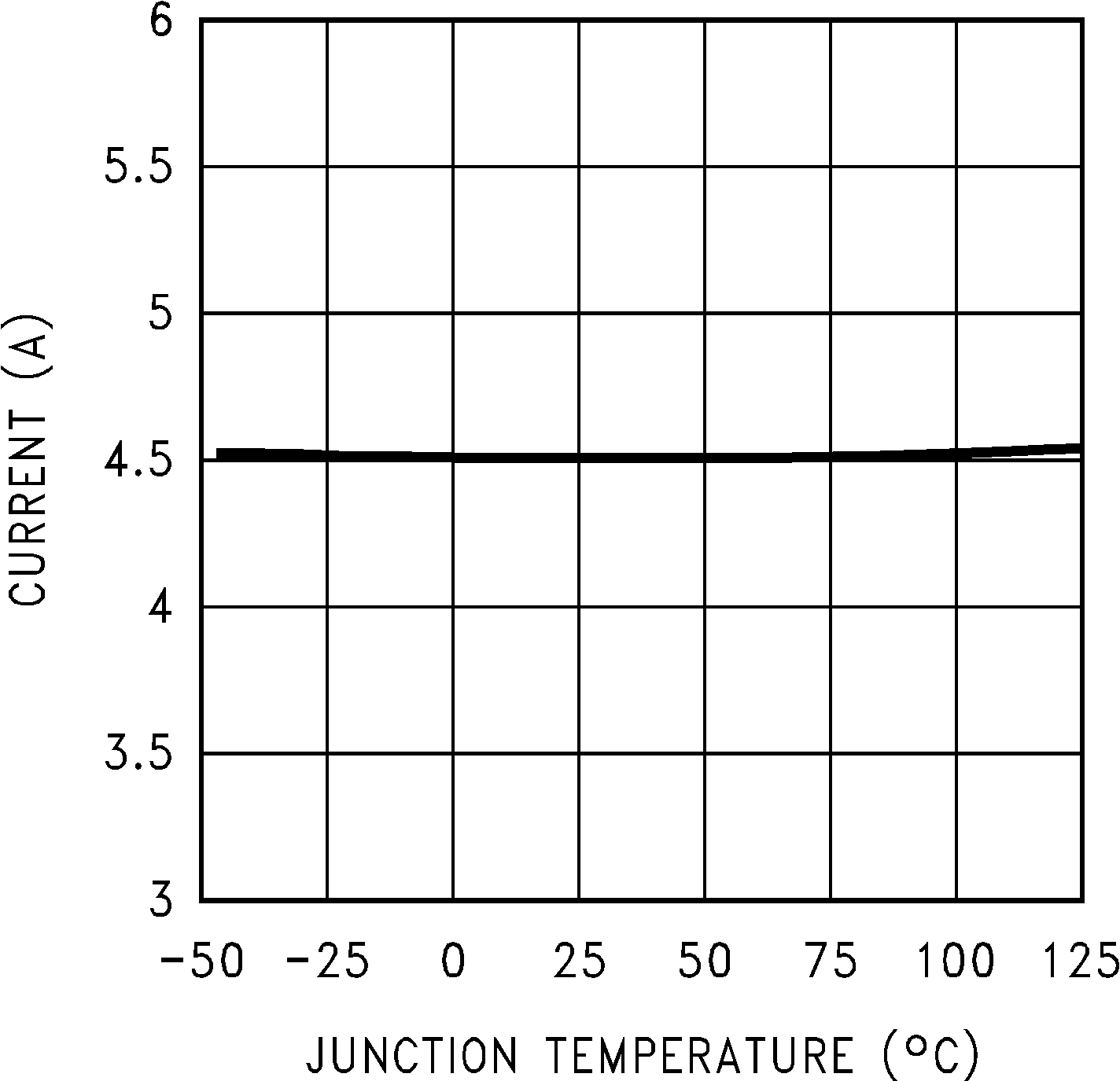

圖 5-5 開關電流限值

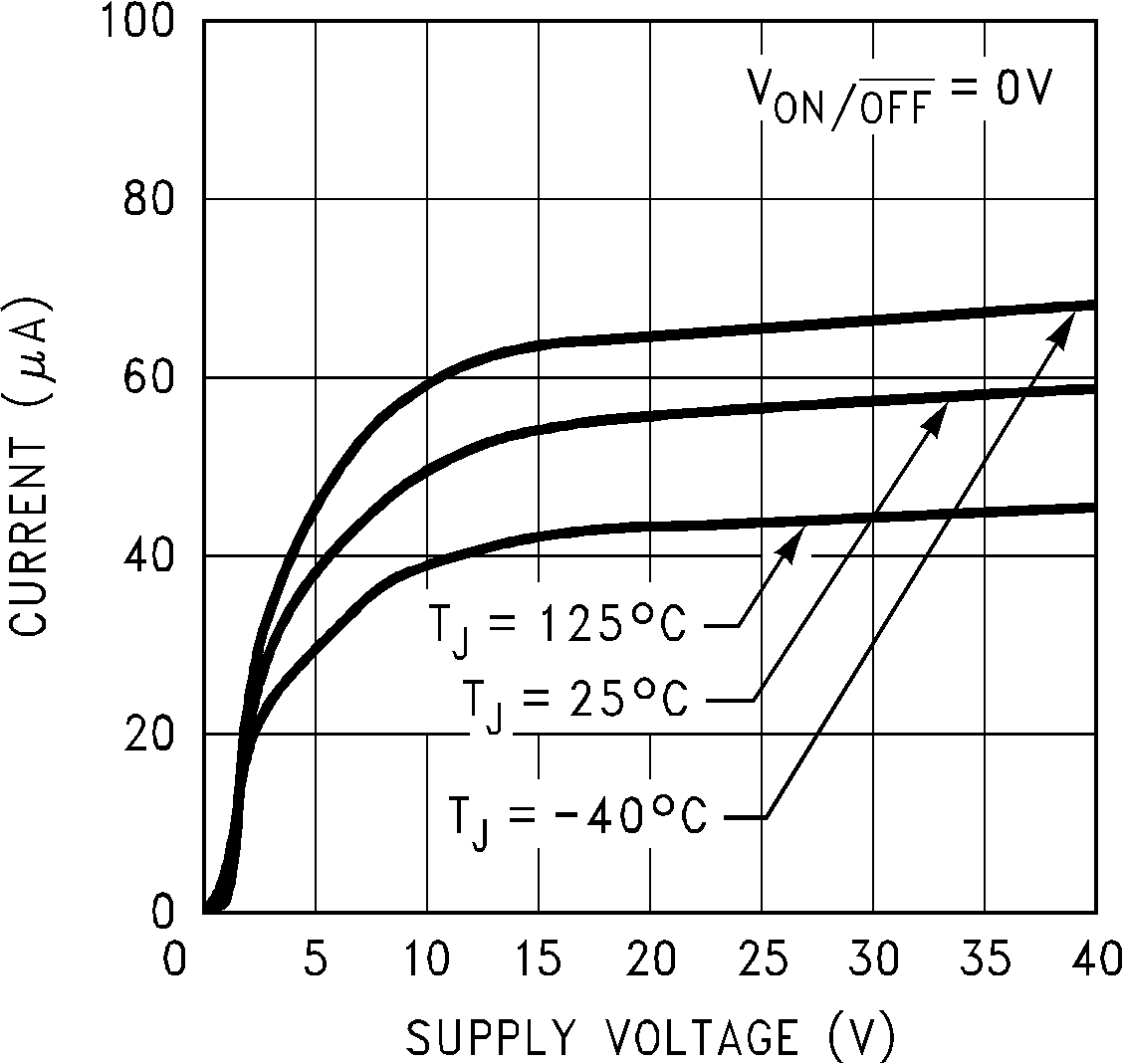

圖 5-7 待機靜態電流

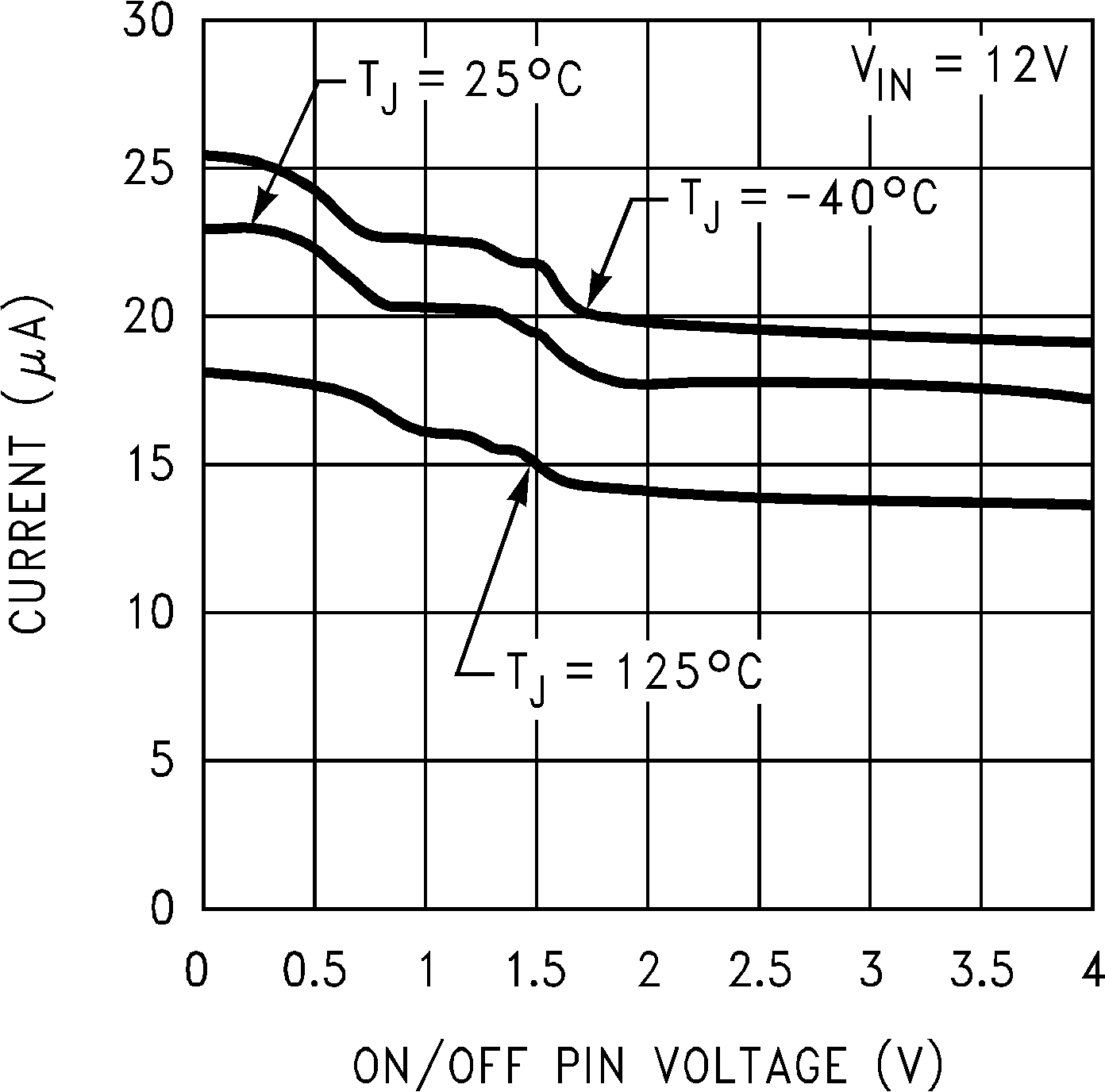

圖 5-9 ON/ OFF 引腳電流（灌電流）
| 不連續模式開關波形 VIN = 20V、VOUT = 5V、ILOAD = 500mA、L = 10μH、COUT = 400μF、COUTESR = 13mΩ | ||
| A：VSW 引腳電壓、10V/div | ||
| B：電感器電流、1A/div | ||
| C：輸出紋波電壓、20mV/div 交流耦合 |
| 非連續模式的負載瞬態響應 VIN = 20V、VOUT = 5V、L = 10μH、COUT = 400μF、COUTESR = 13mΩ | ||
| A：輸出電壓、100mV/div、交流耦合 | ||
| B：負載電流：200mA 至 3A 負載脈沖 |

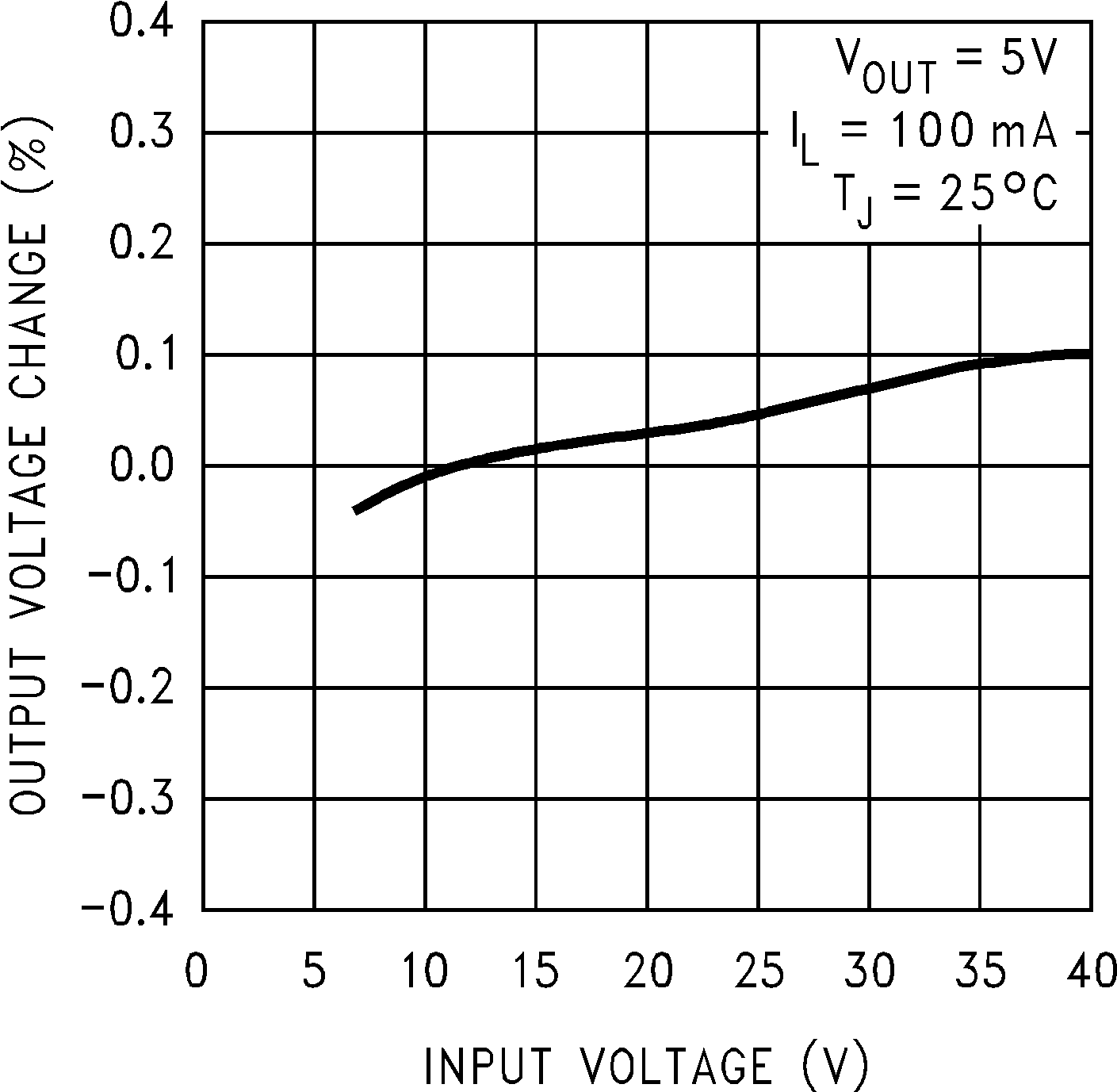

圖 5-2 線路調整

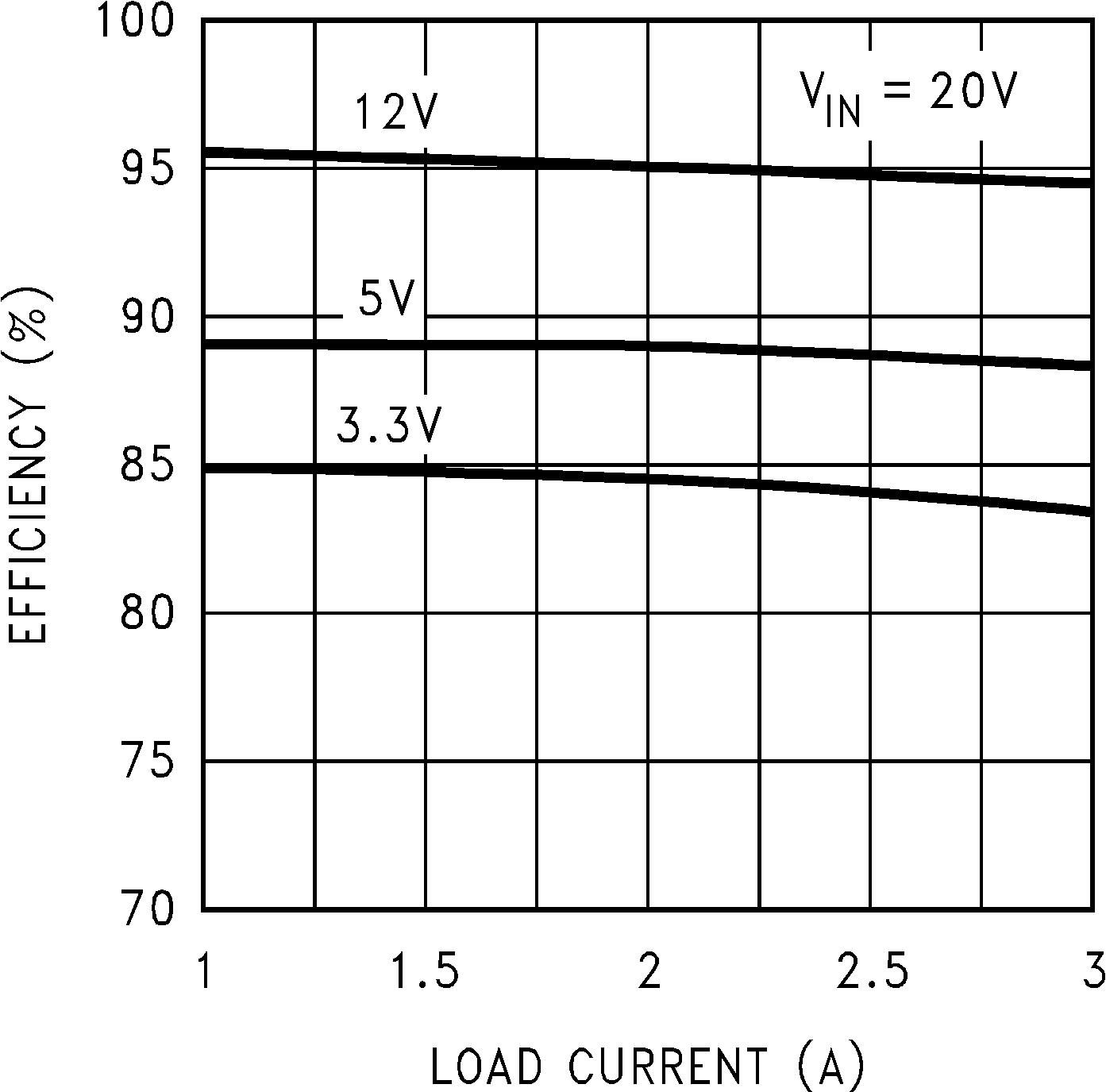

圖 5-4 效率與 ILOAD 之間的關系

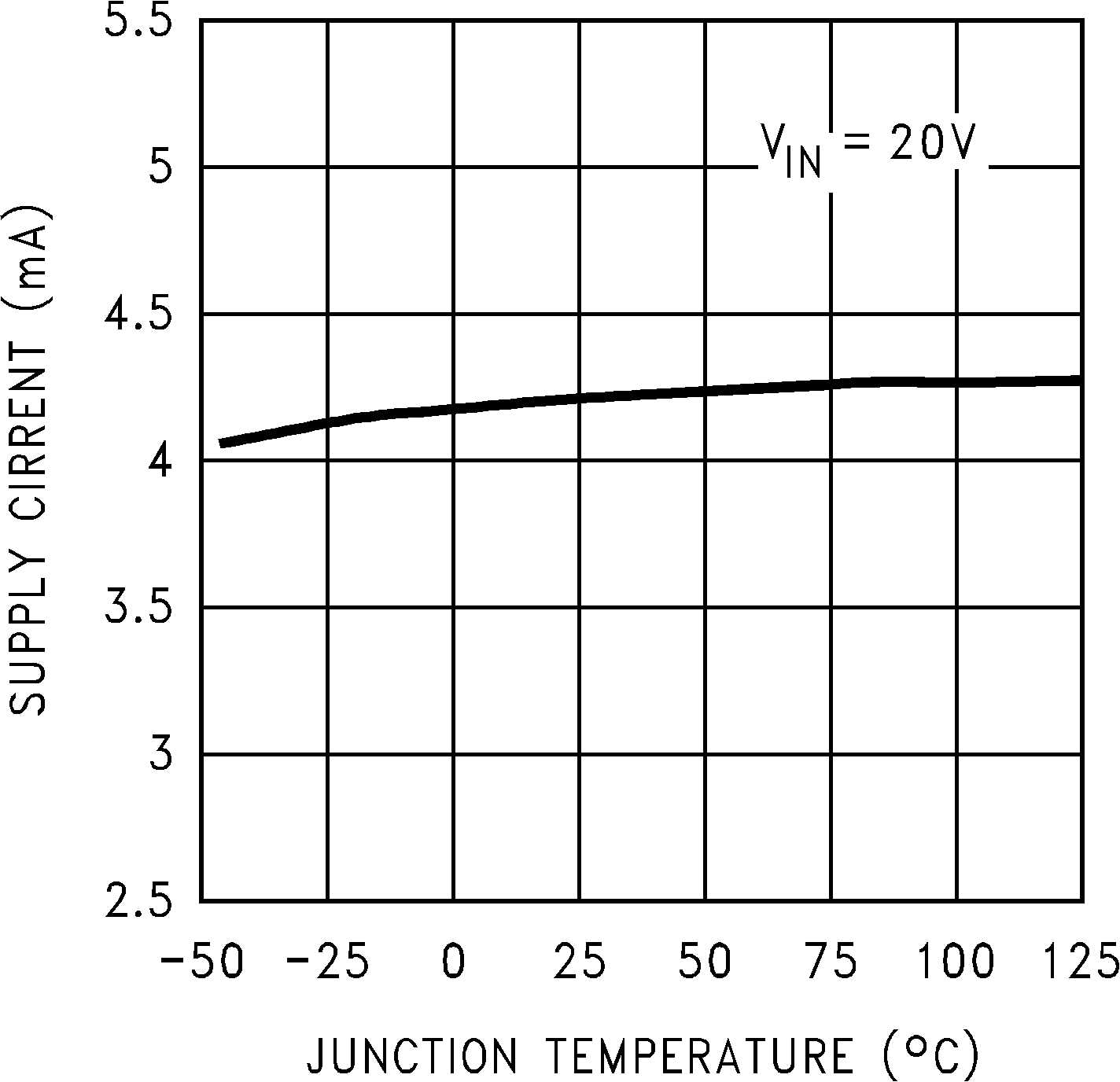

圖 5-6 工作靜態電流

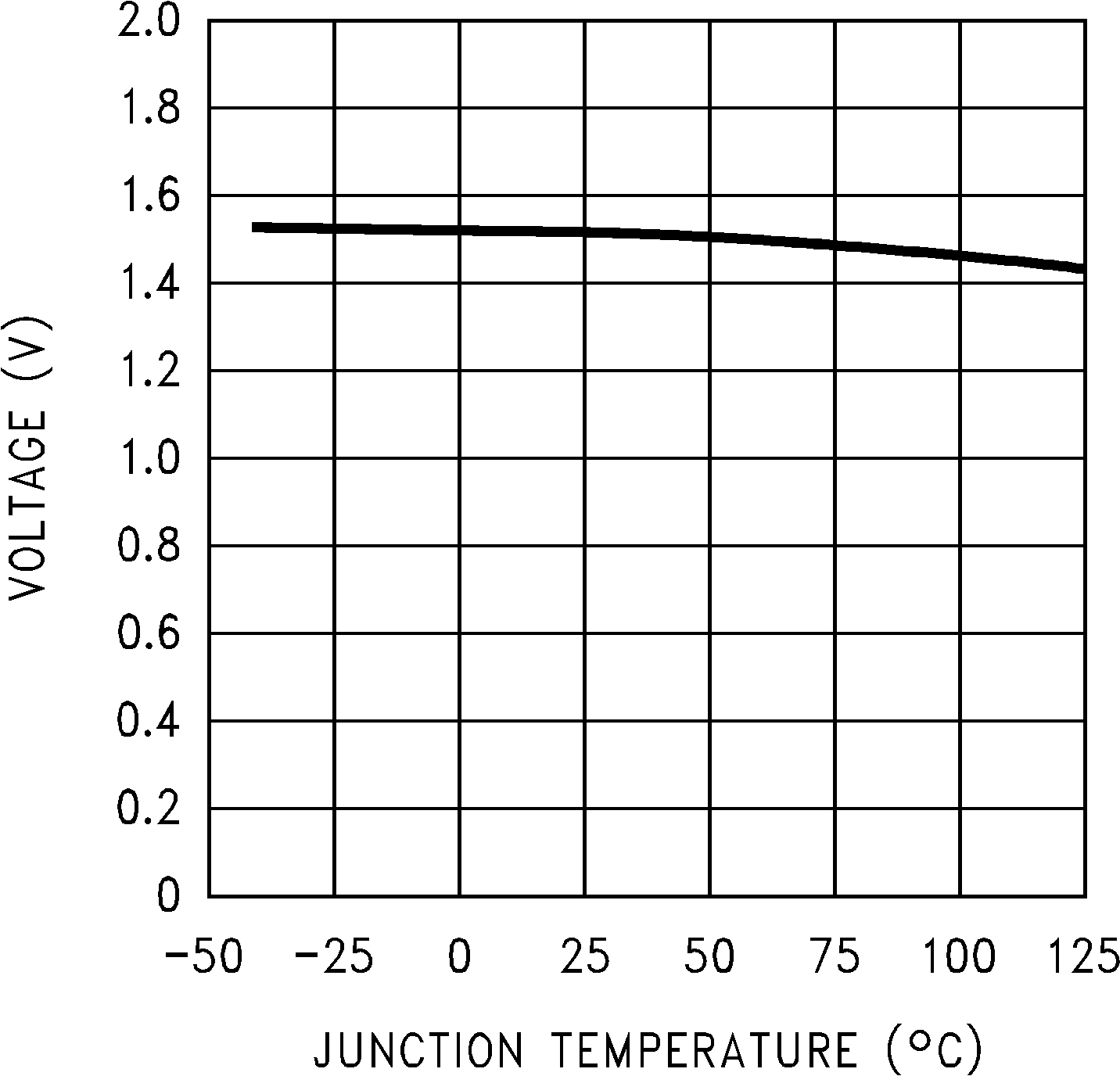

圖 5-8 ON/OFF 閾值電壓

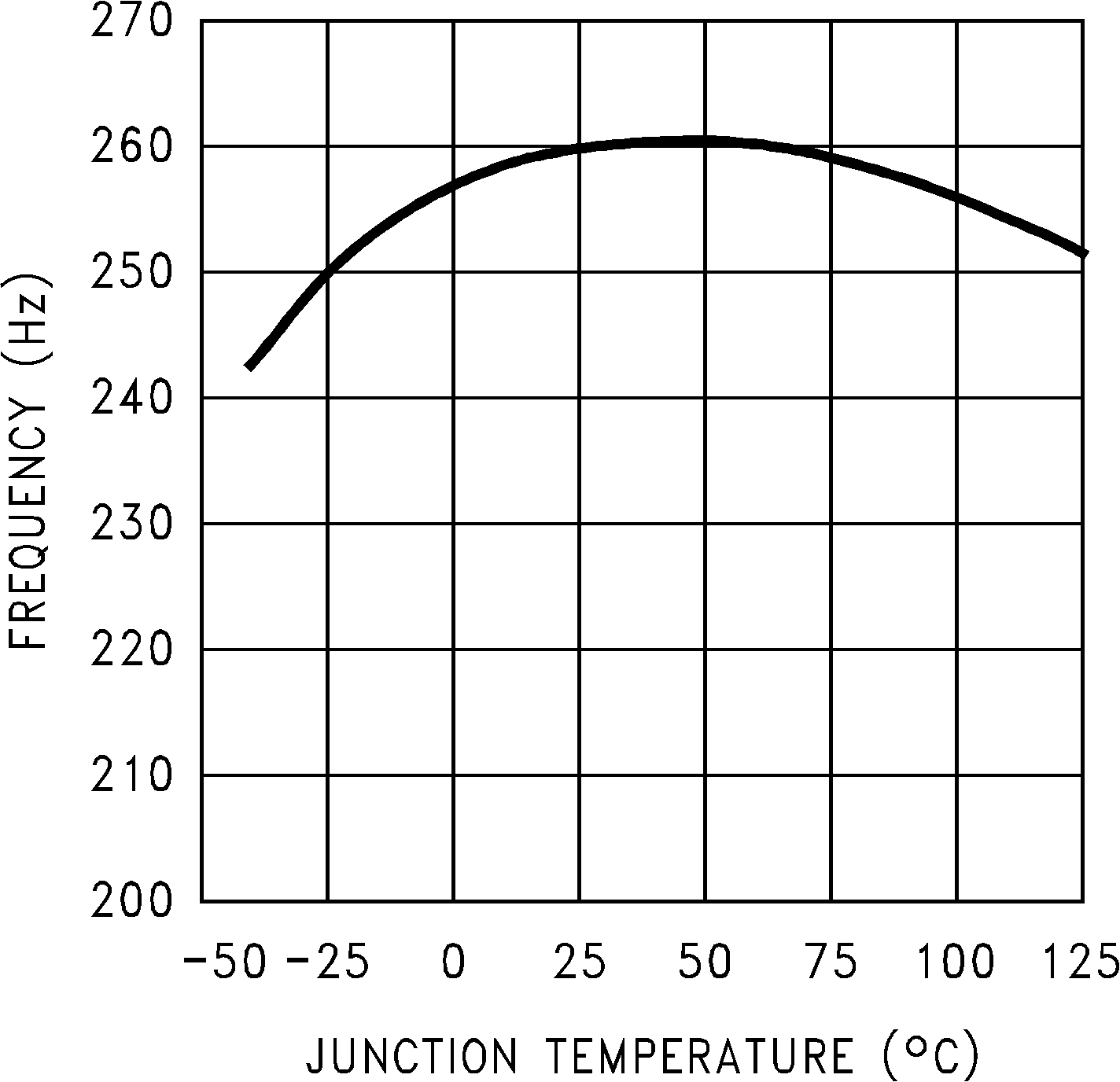

圖 5-10 開關頻率

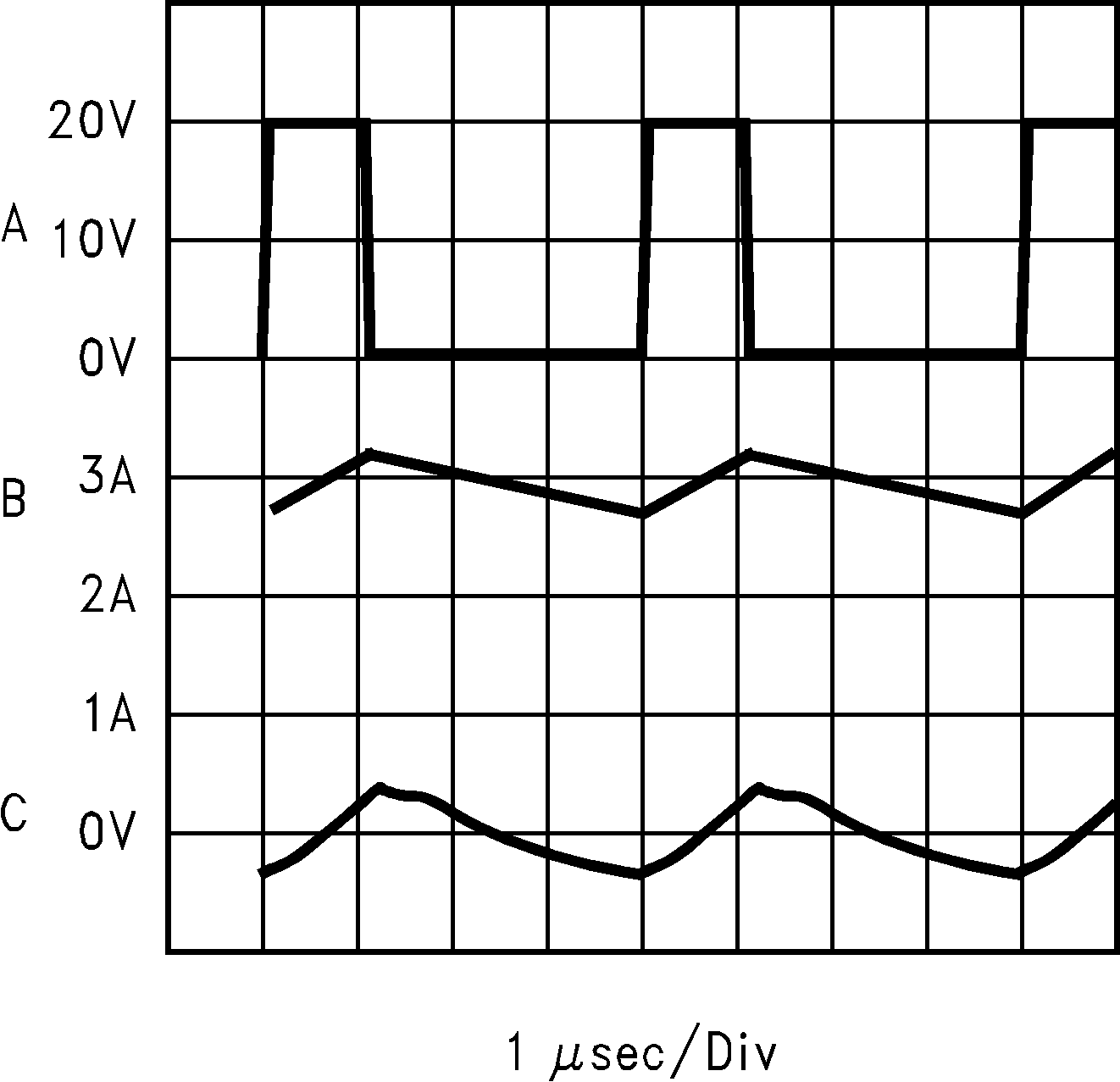

| 連續模式開關波形 VIN = 20V、VOUT = 5V、ILOAD = 3A、L = 33μH、COUT = 200μF、COUTESR = 26mΩ | ||
| A：VSW 引腳電壓、10V/div | ||
| B：電感器電流、1A/div | ||
| C：輸出紋波電壓、20mV/div 交流耦合 |

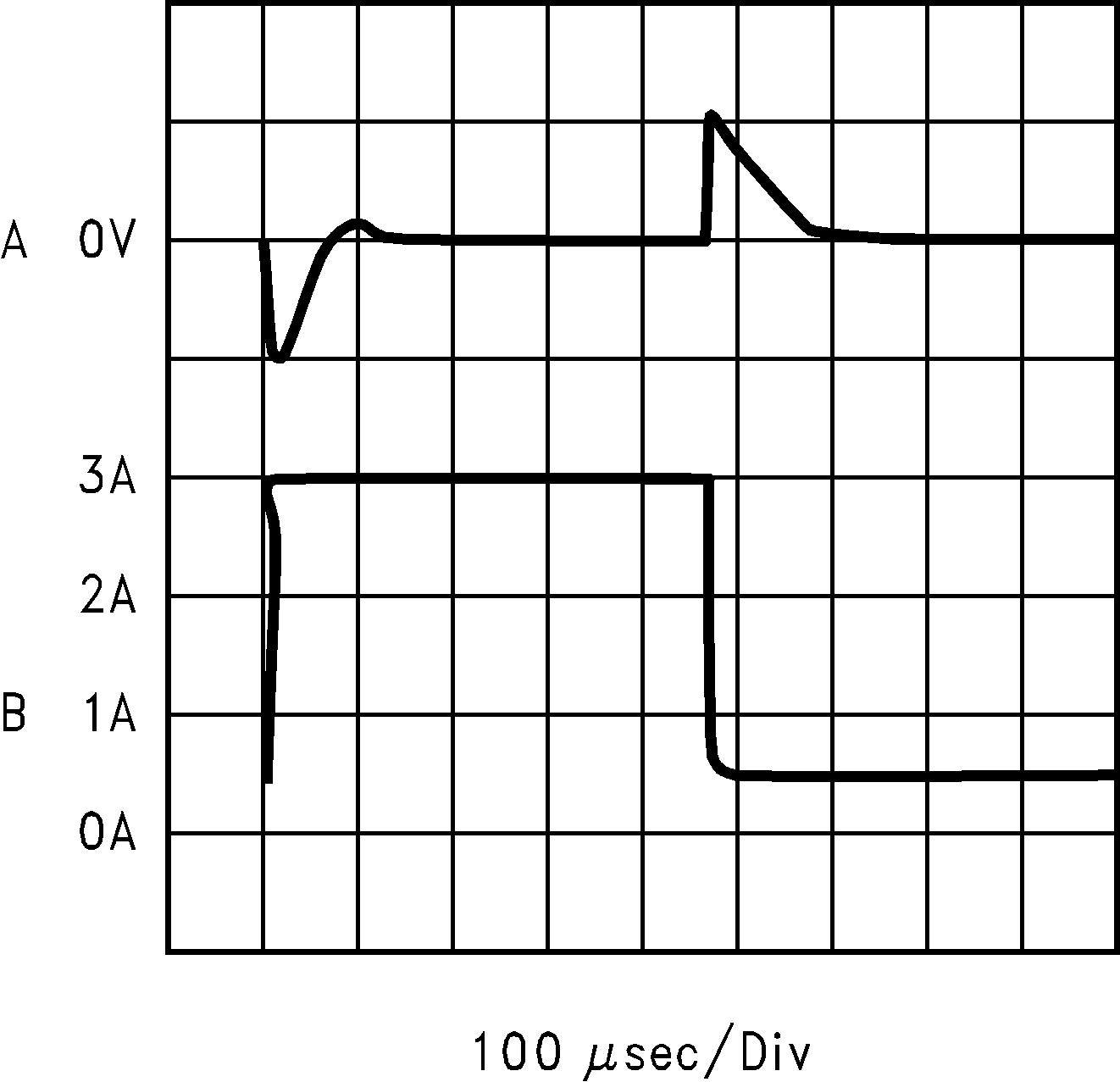

| 連續模式的負載瞬態響應 VIN = 20V、VOUT = 5V、L = 33μH、COUT = 200μF、COUTESR = 26mΩ | ||
| A：輸出電壓、100mV/div、交流耦合 | ||
| B：負載電流：500mA 至 3A 負載脈沖 | ||
