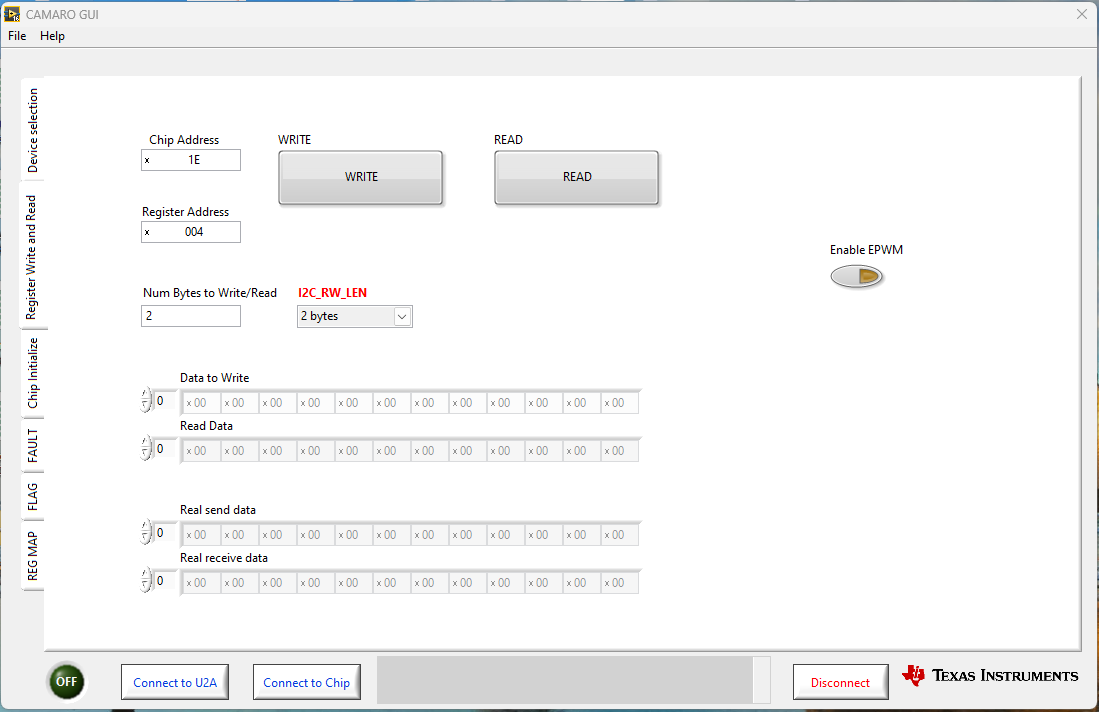

1.成功連接硬件后,運行 GUI 軟件。打開 12V 外部電源。選擇“Register Write and Read Page”頁面,如圖 2-3 所示。

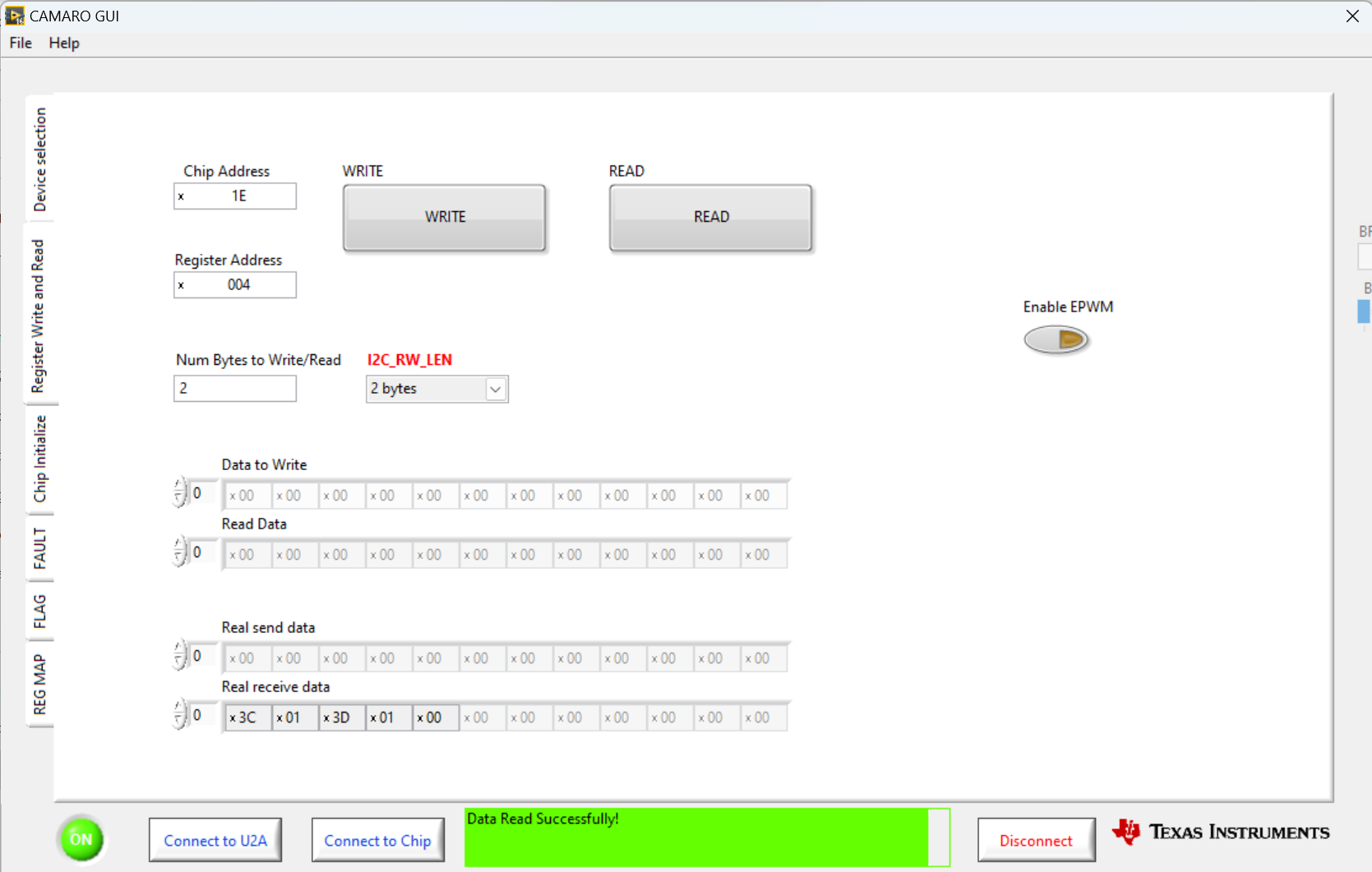

圖 2-3 LP8870Q1EVM GUI “Register”頁面2.輸入合適的芯片地址,默認為 0x1E。點擊 GUI 底部的“Connect to U2A”按鈕。然后,單擊綠色按鈕啟用器件。最后,單擊 GUI 底部的“Connect to Chip”按鈕連接器件。連接完成后,頁面應類似于圖 2-4。按鈕旁邊的狀態欄上應該會顯示“Data Read Successfully”消息。

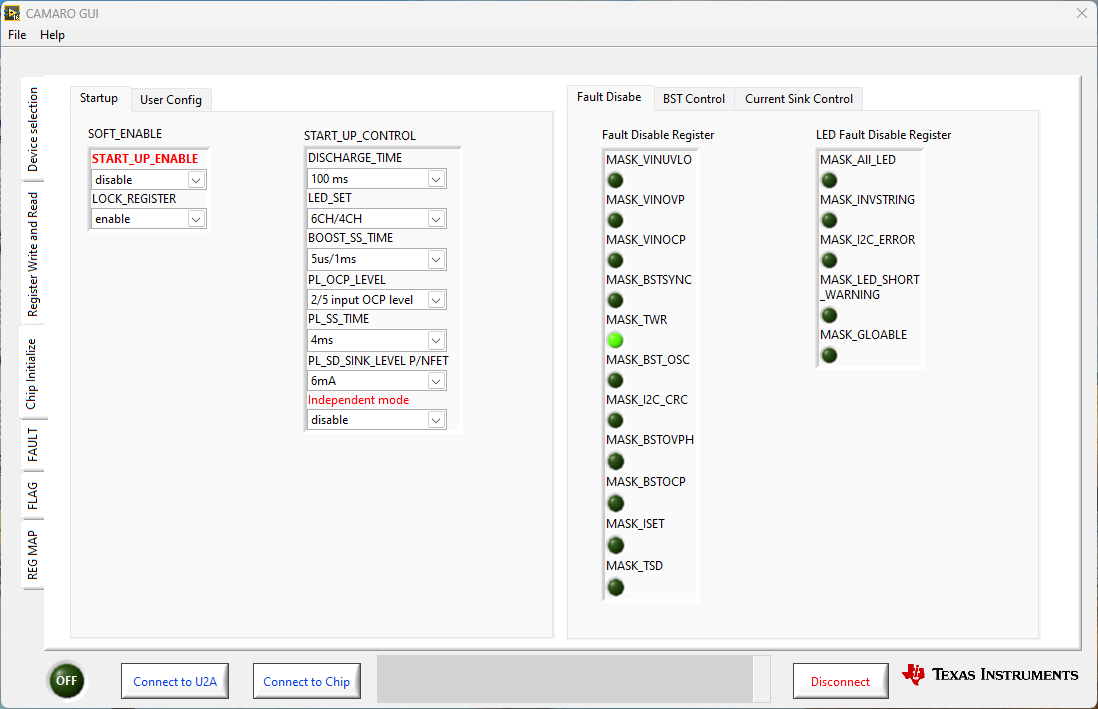

圖 2-4 LP8870Q1EVM GUI 連接3.單擊“Chip Initialize”轉至初始頁面(請參閱圖 2-5)。在 LED 初始頁面上,用戶可以控制器件的所有基于寄存器的控制功能,例如亮度控制、電流控制、Sloper 控制、調光模式、LED 設置和展頻配置。完成設置后,在“START_UP_ENABLE”寄存器中選擇“enable”以點亮器件
圖 2-5 LP8870Q1EVM 初始頁面
